Ступени лестничные объем бетона расход арматуры

Калькулятор расчета минимального числа прутов продольного армирования лестницы

Бетонная межэтажная лестница в частном доме — не столь распространенное явление, как, скажем, деревянная. Тем не менее , многие хозяева предпочитают сооружать именно такую, монолитную, отдавая должное ее надежности и долговечности. Процесс создания подобной лестницы – весьма масштабная, трудоёмкая и продолжительная по времени задача, которую обычно стараются решать сразу, еще на этапе строительства стен и монтажа перекрытий. Хотя, есть возможность «вписать» такую конструкцию и в уже построенном доме.

Цены на арматуру

Одним из важнейших этапов сооружения бетонной монолитной лестницы является правильное армирование конструкции. Перенасыщать металлом заливаемый марш – не имеет особого смысла. Это приводит к росту затрат и излишнему утяжелению пролета . Предлагаемый калькулятор расчета минимального числа прутов продольного армирования лестницы покажет то количество, которое уже само по себе обеспечит надежность конструкции. Безусловно, оно может варьироваться, но для первоначального ориентира знать его необходимо.

Ниже будет дано несколько пояснений по сути вопроса.

Калькулятор расчета минимального числа прутов продольного армирования лестницы

Пояснения по проведению расчета .

В вопросах армирования многие неопытные строители часто совершают массу ошибок. В принципе, вполне справедливо полагая, что лестничный пролет – это весьма нагруженная конструкция, испытывающая немалые напряжения, они стремятся буквально «нафаршировать» ее металлом. В ход идут швеллеры и уголки, круглые или профильные трубы, «частокол» или «паутина» арматурных прутьев и тому подобное.

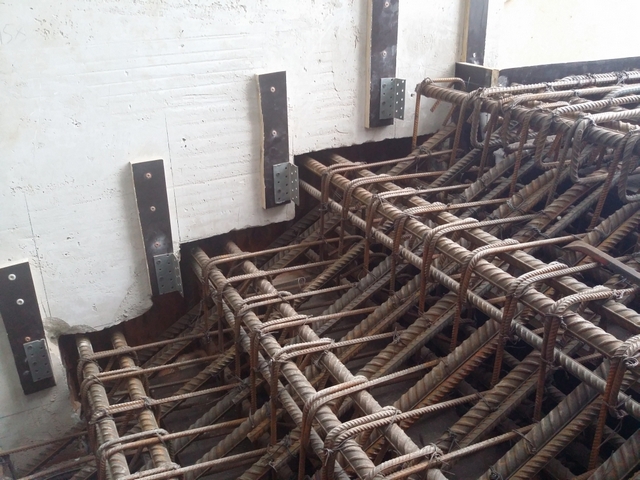

Много металла – это вовсе не достоинство будущей железобетонной конструкции. Но некоторые «мастера» доводят дело даже до вот такого абсурда

А между тем – никакой нужды в таком переутяжелении лестничной конструкции нет. Наоборот, пролет становится чрезмерно массивным, что никак не идет на пользу ни ему, ни конструкциям, на которые он опирается. Кроме того, стоимость металлопроката по нынешним временам — весьма внушительна, и неоправданные затраты резко возрастают.

Документом, регламентирующим плотность продольного армирования железобетонных конструкций, на сегодняшний день является Свод Правил СП 52 — 101-2003. Он был ужесточен по сравнению со СНиП 2.03.01 — 84. Но даже по новым, более строгим правилам, и даже для наиболее напрягаемых строительных конструкций, суммарная площадь сечения продольной арматуры должна быть не менее 0,25% от площади поперечного сечения бетона.

На этом, в принципе, и строится алгоритм работы предлагаемого калькулятора. Учитывается ширина лестничного марша и толщина так называемой «рабочей плиты» лестницы, то есть без учета выступов ступеней. Это хорошо показано на иллюстрации ниже.

Цены на цемент

Получившееся число прутов может показаться слишком малым. Тем не менее , прочность конструкции будет обеспечена. Безусловно, при правильном выборе и расположении арматуры:

• Арматура используется класса не ниже AIII (А400), периодического профиля.
• Диаметр арматурных прутов для продольного армирования не менее 10 мм, а при длине конструкции свыше 3 метров – не менее 12 мм.
• Минимальное расстояние между арматурными прутами « в свету» — не менее 25÷30 мм. Это необходимо для того, чтобы арматурный каркас не становился препятствием для равномерного распределения заливаемого бетонного раствора.
• Максимальные расстояния между осями продольной арматуры:

— при толщине конструкции (h) до 150 мм включительно — 200 мм

— при толщине более 150 мм — не более 1,5 h, и при этом — не более 400 мм.

• Защитный слой бетона, от поверхности будущей конструкции до прутов продольного армирования – не менее диаметра арматуры, но при этом не менее 20 мм и не более 50 мм.

Чтобы соблюсти все эти правила, нередко приходится увеличивать количество прутов, относительно их расчетного числа. Но чрезмерно усердствовать все же не следует.

Продольные прутья увязываются в каркас с прутьями поперечного армирования. Несколько слов и о них:

• Минимальная толщина прутов поперечного армирования — 0,25 от диаметра продольной арматуры, но не менее 6 мм.
• Максимальный шаг установки прутов перечного армирования – 15 d или 500 мм. (d — диаметр основной продольной арматуры).
• В плитах и балках толщиной до 150 мм поперечную арматуру допускается вообще не использовать, но без нее все же неудобно создавать армирующий каркас.
• Если для поперечного армирования будет применяться готовая сварная сетка, то размеры ее ячеек должны быть не менее 45×45 мм и не более 100×100 мм. Сетка не должна располагаться к поверхности бетона ближе, чем 15÷20 мм.

А сколько бетона потребуется?

Заливку железобетонной лестницы необходимо выполнять один примем, чтобы обеспечить монолитность создаваемой конструкции. Значит, необходимо заранее просчитать объём раствора, который нужно будет заказать, или требуемое количество ингредиентов — для замешивания бетона по месту выполнения работ. В этом вам поможет специальный калькулятор расчета количества бетона для лестницы, опубликованный на нашем портале.

Понравилась статья?
Сохраните, чтобы не потерять!

Источник

Какой расход арматуры на 1 м3 бетона

Для правильного расчета расхода арматуры на 1 м 3 бетона необходимо соблюдать строительные нормы и требования по армированию железобетонных конструкций. Так как, для конструкций разного типа, процент содержания стальных стержней в железобетоне может существенно отличается.

Какие показатели влияют на расчет расхода

При расчете расхода арматуры для армирования железобетонных конструкций следует учесть:

• Вид и тип строения. Нормы армирования для каждой конструкции свои, они регламентируются, ГОСТ и СНиП.
• Марку бетона. Чем выше марка, тем больше у бетона показатель сопротивления сжатию и растяжению, данные характеристики учитываются при вычислениях.
• Размер и вес строения. Чем больше масса постройки, следовательно, тем больше процент содержания стали в бетоне.
• Класс арматуры. Показатели расчетного сопротивления на растяжение и сжатие у стержней более высокого класса выше.

Все вышеперечисленные характеристики учитываются при расчетах количества арматуры требуемого для армирования возводимой конструкции. От их величины зависит и объем требуемого материала на 1 м 3 бетона. Так как эти показатели для каждой конструкции свои, то и расход для них будет разный.

Как рассчитывается расход арматуры на куб бетона

Согласно СП 52-101-2003 конструкцию можно назвать железобетонной, если площадь сечения продольных стальных стержней равна минимум 0,1 %, от площади сечения бетона. Максимальный процент содержания стальных стержней в бетоне равен 5, в местах стыковки, например колонн, этот показатель может доходить до 10. Рекомендуемый диапазон, это 0,5-3 % арматуры, от площади сечения бетона.

Исходя из конструктивных требований СП 52-101-2003, норма расхода арматуры для армирования железобетонных конструкций, находится в пределах от 20 до 430 кг на 1 м 3 бетона.

Таблица расхода арматуры

В данной таблице, рассчитан вес арматуры, необходимый для армирования железобетонных конструкций, в зависимости её количества в процентах от площади сечения бетона.

Содержания арматуры, %	Масса арматуры на 1 м 3 бетона, кг
0.1	7.85
0.5	39.25
1	78.5
1.5	117.75
2	157
2.5	196.25
3	235.5
3.5	274.75
4	314
4.5	353.25
5	392.5

Примеры расчета расхода арматуры

Как уже было сказано выше, количество стержней требуемых для армирования зависит от типа конструкции, ниже приведены примеры как проводить расчёты для них.

Ленточный фундамент

Рассчитаем количество арматуры на 1 м 3 бетона, необходимое для армирования ленточного фундамента – высота 1,2 м, ширина 0,4 м. Для продольного армирования используем стальные стержни диаметром 12 мм – 14 шт., для поперечного хомуты из прутов 8 мм – шаг 30 см, а также соединительные стержни с шагом 60 см.

Порядок выполнения расчета расхода по схеме приведенной выше:

1. Считаем площадь сечения бетона: 120*40=4800 см 2 .
2. Площадь сечения продольной арматуры: 14*1,131=15,834 см 2 .
3. Находим процент содержания продольных стержней в бетоне: 15,834/4800*100=0,329875%, округляем 0,33 %.
4. С помощью таблицы расхода переводим проценты в кг, для этого: 0,33/0,1*7,85=25,905 кг.
5. Для изготовления одного хомута необходимо 3 м прута толщиной 8 мм (вес 1 метра 0,395 кг), всего на 1 м 3 фундамента уйдет 7 хомутов, а это: 7*0,395= 2,765 кг.
6. Также понадобятся 4 соединительных стержня длиной 50 см, и диаметром 8мм, всего: 4*0,5*0,395=0,79 кг.
7. Получаем на 1 м 3 бетона ленточного фундамента при таком армировании, всего уйдет: 25,905+2,765+0,79=29,46 кг арматуры.

Так, рассчитав требуемый объем бетона и количество стержней на 1 м 3 , можно узнать, сколько тонн стали необходимо для армирования всего фундамента. Но также следует учесть количество и размер нахлестов арматуры, и подсчитать количество дополнительных элементов по усилению углов и других элементов.

Монолитная плита перекрытия

Рассчитаем на примере армирования плиты перекрытия толщиной 20 см, так как это самый распространённый размер. Шаг армирующей сетки 200 на 200 мм диаметр стержня 10 мм, усиления 14 мм – шаг 200 мм.

Порядок расчета расхода на 1 м 3 перекрытия по схеме:

1. На 1 м 2 плиты уходит 20 м арматуры для вязки верхнего и нижнего слоя сетки.
2. 1 м 3 бетона занимает площадь 5 м 2 , следовательно: 5*20=100 метров – расход стержня для вязки сетки.
3. Вес метра арматуры 10 мм – 0,617 кг. Получаем, 100*0,617=61,7 кг, расход продольных стержней для устройства сетки.
4. На дополнительные усиления, понадобится около 50 метров стержня диаметром 14 мм, всего: 50*1,21=60,5 кг.
5. Дополнительные элементы плиты (пространственные каркасы, «П» образные элементы), необходимо около 20 м стальных прутов 10 мм, всего: 20*0,617=12,34 кг.
6. Всего расход: 61,7+60,5+12,34= 134,54 кг арматуры на 1 м 3 бетона монолитной плиты перекрытия.

Таким образом, можно произвести расчеты для перекрытий различных конструкций. Но при этом следует ещё учесть расход на стыки, усиления в зоне продавливания, и другие дополнительные элементы, в зависимости от формы и особенностей строения.

Железобетонная колонна

Рассчитаем расход для армирования колонны 300 на 300 мм. Продольная арматура класса А500С диаметром 16 мм – 4 шт, поперечная А240 – 8 мм. Порядок расчета:

1. Считаем размер площади сечения колонны: 30*30=900 см 2 .
2. Площадь сечения арматуры равна: 4*2,01=8,04 см 2 .
3. Рассчитываем процент содержания продольных прутов в бетоне: 8,04/900*100= 0,893 %.
4. Переводим проценты в кг, для этого: 0,893/0,1*7,85= 70,1 кг.
5. При таком сечении 1 м 3 бетона в длину это 11 метров колонны.
6. На 11 метр колонны при шаге 25 см уйдет около 45 хомутов.
7. На 1 хомут уходит 1 метр стержня диаметром 8 мм весом 0,395 кг, значит всего на куб: 45*0,395=17,775 кг.
8. Всего на куб бетона колонны уйдет, 70,1+17,775=87,875 кг арматуры.

Все расчеты по расходу стали являются теоретическими, к каждому случаю следует подходить индивидуально, учитывать все действующие нагрузки на конструкцию, так как от этого зависит минимальный процент армирования, а от него, то, сколько арматуры уйдет на 1 м 3 бетона. Если остались вопросы, задавайте в комментариях, будем рады помочь.

Источник

Калькулятор расчета количества бетона для заливки лестницы

Нельзя , конечно, сказать, что бетонные лестницы пользуются слишком высокой популярностью среди хозяев загородных домов. Обычно возводятся или конструкции из натуральной древесины, или комбинированные, с сочетанием металлического каркаса и деревянных деталей ступеней и ограждения. Тем не менее , случается и так, что именно монолитная бетонная лестница становится оптимальным вариантом, несмотря на довольно длительный и весьма трудоемкий процесс ее сооружения.

Калькулятор расчета количества бетона для заливки лестницы

Заливка монолитной лестницы требует создания довольно сложной опалубки и армирующей конструкции – но это тема для отдельного разговора. Кроме того, потребуется заранее заказать доставку необходимого количества бетонного раствора, или же предусмотреть возможность его изготовления прямо по месту проведения работ. Дело в том, что для достижения требуемой прочности лестничной конструкции, весь пролет обязательно должен быть залит за один прием .

В планировании этого технологического этапа поможет предлагаемый ниже калькулятор расчета количества бетона для заливки лестницы. Будут приведены и несколько комментариев по алгоритму расчета .

Калькулятор расчета количества бетона для заливки лестницы

Пояснения по проведению расчетов

Принцип расчета несложен – необходимо определить объем создаваемой лестничной конструкции, а затем добавить к получившемуся значению 10 процентов запаса. Это, в принципе и станет искомой величиной – можно заказывать раствор (желательно марки М 300). Или же завозить необходимое количество ингредиентов для его изготовления прямо по месту заливки, в соответствии с рекомендуемыми пропорциями замешивания.

Пропорции бетона известны. Значит, основная сложность все же в том, чтобы правильно найти объем заливаемой лестничной конструкции. В этом нам поможет следующая схема:

Схема для проведения расчёта объема бетонной лестничной конструкции

S – Ширина лестничного марша, которая выдерживает от его начала и до конца.

М – длина лестничного пролета .

На схеме не показаны, но в расчете задействованы размеры ступеней: из высота, шир ина и общее количество.

Цены на цемент

Т 1 – толщина так называемой рабочей плиты лестницы. По сути, как видно, это расстояние по перпендикуляру тыльной стороны пролета до нижнего угла лестничной ступени.

Величина, кстати – не произвольная . Для пролетов различной длины установлены минимальные границы толщин рабочей плиты:

Длина пролета бетонной лестницы, м	Минимальная толщина рабочей плиты, мм
2	100
3	150
4	200
4,5	220
5	250
5,5	270
6	300

Р – длина опорной площадки. Такая площадка может быть только с одной стороны лестницы , либо с обеих сторон.

Т 2 – толщина этой опорной площадки.

Если нет ясности с размерами ступеней и с общими параметрами лестницы, то поможем в этом разбираться.

Несколько рекомендаций и удобных калькуляторов по расчету маршевых лестниц

Понятно, что не каждый домашний мастер хорошо помнит правила геометрии и закономерности тригонометрии, чтобы безошибочно провести необходимые вычисления для строительства маршевой лестницы. Значит, ему имеет смысл пройти по ссылкам к калькуляторам расчета длины и уклона лестничного пролета , и к отдельному калькулятору расчета размеров ступеней лестницы .

Все исходные данные вносятся в соответствующие поля ввода в калькуляторе. Затем, после нажатия кнопки расчета , будет выдан результат. Он покажет требуемый объем готового бетонного раствора в кубометрах (для заказа), а также количество ингредиентов в весовом и объемном эквиваленте (для самостоятельного изготовления бетона на месте). В итоговое значение уже включен 10-процентный запас.

Источник
