Ручное управление рулонными шторами

Описываемое управление подходит для небольшого количества рулонных штор, используемых в помещении. Если вы установили рулонные шторы для целого офиса, включающего 10 или больше оконных проемов, предлагаем вам рассмотреть автоматическое управление. В данном случае оно будет актуальнее.

Посредством чего же осуществляется поднятие и опускание полотна рулонных жалюзи?

Разбираясь в этом вопросе, давайте выделим виды ручного управления рулонных штор:

управление с помощью цепочного механизма;
управление с помощью пружинного механизма.

Теперь подробнее рассмотрит каждый в отдельности.

Цепочное управление рулонными жалюзи

Состоит оно из цепочки управления, которая располагается справа или слева от тканевого полотна и фиксатора.

Потянув за цепочку вы можете поднять полотно рулонных штор, открывая себе обзор на улицу, либо опустить его, создавая приватную обстановку внутри комнаты. Управление при этом осуществляется легкими движениями без каких-либо физических напряжений с вашей стороны. Цепочка послушно движется вниз при первом же вашем нажатии на нее. Полотно в ту же секунду беспрекословно подчиняется поступившему ей сигналу и начинает наматываться на вал или наоборот разматываться с него, в зависимости от ваших действий.

Фиксатор располагается на цепочке управления. Одна из его функций заключается в том, что на любой желаемой высоте вы можете остановить процесс поднятия или опускания шторы. Для это нужно лишь вынуть фиксатор, закрепив его на нужном месте на цепочке. Он в свою очередь заблокирует дальнейшее движение полотна и остановит его на середине оконного проема, вверху или внизу.

Так же фиксатор не дает полотну полностью раскручиваться и мяться, при достижении последнего подоконника. Это касается тех случаев, когда длина ткани для полотна чуть больше длины оконного проема.

Сторону расположения цепочки управления лучше выбирать исходя из ваших предпочтений, физических возможностей (правша, левша), расположения предметов, находящихся около проема, куда планируется монтировать рулонные шторы и, самое главное, расположения ручки, открывающей окно.

В некоторых случаях, стоящая рядом мебель может затруднять подход к окну, например, с левой стороны и управление рулонными жалюзи с левосторонней цепочкой станет неудобным. То же самое касается и оконной ручки. Если сделать управление с той же стороны, где расположена ручка, то она каждый раз будет вам мешать, задевая за цепочку управления.

Перед тем как заказать рулонные шторы просчитайте все варианты размещения цепочки управления!
Потом вы скажете себе спасибо за столь скрупулезную прозорливость, ведь управлять рулонными жалюзи придется именно вам.
Помните! Управление рулонными шторами должно быть приятным и удобным!

Управление рулонными жалюзи с помощью пружинного механизма

Здесь все намного проще. В нижней части полотна рулонной шторы имеется планка. При установке пружинного механизма на планку монтируется ручка управления. Потянув за нее вверх, полотно беспрепятственно открывает оконный проем, потянув вниз, полотно его прячет. Так же как и при цепочном управлении, весь процесс легок, приятен и не затрачивает много времени.

«Как же быть, если возникнет желание не полностью зашторить окно?» — спросите вы.

В данном виде ручного управления эта функция тоже предусмотрена. Для крепления полотна рулонной шторы на необходимой высоте имеется встроенный верхний автоматический ограничитель. Он позволяет регулировать освещение в помещении, фиксируя полотно в любой точке оконного проема.

Но пружинный механизм подходит не для всех проемов. И сейчас объясним почему. Так как ручка управления расположена на нижней планке, при подъеме полотна рулонной шторы она вместе с ней уезжает вверх. А значит, при окнах большой высоты использование управления на пружине становится крайне неудобным. Для таких окон лучше выбрать цепочное управление.

Вот мы и разобрали способы ручного или механического управления рулонными шторами. А вы в свою очередь смогли убедиться в том, что специальных навыков и особой физической подготовки от человека управление не требует, молниеносное срабатывание, легкость и послушность каждому движению гарантирует, а главное, защиту от посторонних взглядов обеспечивает.

Источник

Виды рулонных штор и способы управления ими

Красивой, современной и практичной альтернативой обычным шторам или жалюзи могут стать рулонные шторы. Они представляют собой цельное полотно ткани, скручивающееся в рулон и укладывающееся в специальную кассету. Рулонные шторы плотно прилегают к окну благодаря направляющим, установленным по периметру оконной конструкции, которые надежно фиксируют ткань.

Как правило, рулонные шторы не требуют сверления и монтируются на оконные створки с помощью двустороннего скотча. Доступ к ручкам остается свободным. Окно можно легко открывать и откидывать при этом шторы будут оставаться на месте. Также открытой остается поверхность подоконника.

Главные достоинства рулонных штор

Рулонные шторы многофункциональны, удобны и имеют массу других достоинств:

Долговечность – хорошо сохраняют первоначальную форму и внешний вид даже после длительного использования;
Экологичность – изготавливаются на основе деревянного волокна или натуральной ткани;
Простота ухода – не пылятся и не накапливают грязь, так как покрыты антибактериальным составом;
Большой выбор – представлены на рынке широчайшим ассортиментом моделей, расцветок и фактур.

Рулонные шторы – это эргономичный, стильный способ декорирования окон. Они будут служить вам долгие годы, не теряя первоначальной эстетичности и других характеристик.

Разновидности и конструктивные особенности рольштор

Рулонные шторы классифицируют по разным признакам, их разделяют на виды и подвиды в зависимости от устройства, способа крепления и других особенностей:

Рулонные шторы на кронштейнах

Изделие состоит из кронштейнов, вала и полотна ткани. Такими шторами можно оформлять практически любые оконные проемы (3,5 метра – максимальная ширина шторы с ручным механизмом управлением, 6 метров – максимальная ширина шторы на автоматическом управлении).

Кассетные рулонные шторы

Изделие оснащено кассетой, в которую скатывается тканевое полотно, защищая, таким образом, шторы от загрязнения. Дополнительно такие рольшторы могут иметь боковые направляющие, благодаря которым можно создать полное затемнение в помещении. Отлично такие модели подойдут, например, для домашнего кинотеатра или спальни.

Рулонные шторы КОМБО

Система рольштор с двойным полотном. В таких изделиях прозрачные полосы чередуются с непрозрачными. Совмещая разные типы полос, можно регулировать степень затемнения помещения. По сути, это имитация классических горизонтальных жалюзи.

Рольшторы Uni и Mini

Рулонные шторы Uni оборудованы кассетой-коробом с небольшим валом (диаметр до 15 миллиметров) и направляющими, удерживающими полотно ткани от провисания.

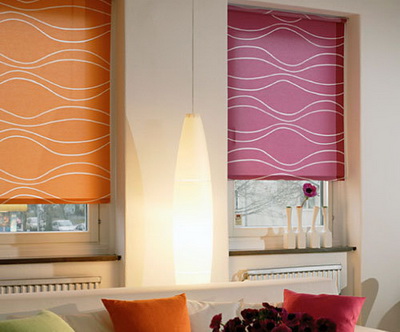

Рольшторы Mini не имеют короба и боковых направляющих, поэтому стоят гораздо дешевле штор Uni. Устанавливаются такие изделия практически на любые окна, кроме раздвижных конструкций. От провисания тканевое полотно удерживается магнитами, которые крепятся на нижнюю часть окна. Из-за отсутствия боковых направляющих в рулонных шторах Mini затемнение комнаты не будет стопроцентным.

Рольшторы Skylight

Уникальные рулонные шторы, разработанные для защиты от солнца горизонтальных и наклонных окон различных форм. Отлично подходят для стеклянных крыш, зимних садов, мансардных окон.

Способы управления рулонными системами

Рулонные шторы бывают с разными механизмами управления:

Шнур-цепочка – самый простой способ управления рулонными шторами. Положение полотна регулируется при помощи шнура. Это ручной механизм, позволяющий фиксировать рольшторы в нужном положении. Шнур-цепочку можно устанавливать с любой удобной стороны.
Пружинный механизм. Данный тип управления автоматически фиксирует полотно при достижении нужного уровня. Такая система удобна, однако недолговечна, поэтому такой способ управления рекомендуется для окон, не требующих частой регулировки положения штор.
Электропривод. Управление рольшторами в данном случае производится при помощи электромотора. Рулонные шторы с таким механизмом идеально подойдут для труднодоступных окон (окна в потолке, мансардные окна и т.п.).

Материалы, из которых производятся рулонные шторы

Рольшторы производят из разных высококачественных материалов. Наиболее популярны шторы из полиэстера, хлопка, нейлона и фибергласса. Рулонные шторы бывают:

гладкими и фактурными;
однотонными, с рисунками и узорами;
прозрачными и светонепроницаемыми;
с тесьмой, кистями или бахромой.

Качественный материал для рольштор:

долговечен;
устойчив к изменениям температурного режима;
прост в уходе;
обладает антистатическим эффектом.

Высококачественные рольшторы должны отталкивать пыль, отражать тепло, сохранять прохладу в помещении в летнее время и сдерживать холод в зимний период.

Умные шторы своими руками

Однажды, после тяжелого рабочего дня, я пришел домой и понял, что хочу отдохнуть, а не ходить и закрывать шторы. Хочется увидеть их закрытыми вечером и открытыми утром, при этом не выделывать танцы перед окном. Погуглив разные решения, было принято решение сделать все самому.

По многочисленным просьбам, выкладываю все свои наработки по переделке обычных рулонных штор в автоматизированные с удаленным управлением. Осторожно, много фотографий!

Для начала про рулонные шторы:

Плюсы: рулонные шторы визуально расширяют пространство, красивые и недорогие. Очень простой монтаж. Можно каждым окном управлять отдельно. Высвобождается место на подоконнике.
Сложности: вручную открывать 5 окон уже занимает долго времени. Открыть полностью угловое окно мешает сам механизм (пример: механизм вверху балконной двери упирается в стену и не дает открыть проход полностью). Из-за этого необходимо вешать шторы с наружной стороны окна. Цена даже на китайские моторизированные шторы начинаются от 2000 рублей, умножаем на 5 и уже сразу же думаем, как сделать все подручными средствами.

Немного про задачи:

Необходимо добавить к обычным рулонным шторам из строительного магазина удаленное управление и подключить к умному дому на openSource платформе Home Assistant. И еще необходимо сохранить обычное управление за веревочку.

Если все автоматизировать, то скорость не играет роли, поэтому можно применять двигатели с редуктором. Коллекторные двигатели дешевые, но не самая надежная вещь для ежедневного применения. Сервомашинки тоже имеют коллекторные двигатели и плюс не стабильные при постоянном вращении. Отличным вариантом выглядят шаговые двигатели. Бесшумные, можно контролировать положение, стоят копейки. В итоге, комплект из 5 двигателей 28BYJ-48 с драйвером ULN2003 обошелся мне в 10$

Про двигатель 28BYJ-48:

Подробно о нем можно почитать здесь.

Были вопросы о мощности этого двигателя. Опасения что он будет слабым, не оправдались. Вернее так — если использовать полношаговый режим, то двигатель очень хилый, если использовать полушаговый, то вал уже голыми руками не остановить. Кому будет мало мощности, в интернете много статей как приподнять напряжение, превратить его в биполярный и прочие улучшения.

Так как у нас осталось ручное управление, и мы не хотим впустую гонять двигатель, то необходимы датчики положения штор. Минимум необходим один датчик на одном конце, но лучше два. Можно использовать любой концевой, оптический и т.д., но я лично выбрал герконовый, т.к. приклеить неодимовый магнитик с другой стороны очень просто и работать должен стабильно и долговечно. Сами герконы я выбрал для эстетики уже в корпусе. Плюс предусмотрел настройку по расстоянию от вала. По высоте можно регулировать проставками.

Про конструкцию крепления:

Задача была спроектировать корпус максимально простой для изготовления на 3д принтере с минимальными доработками. Моделировал в Fusion 360. Комплектное крепление цепляется за верх окна, но такую конструкцию на FDM принтере будет трудно сделать с нужными требованиями по прочности, поэтому была придумана конструкция с одним винтом для регулировки.

Итого получилось три детали для 3д-печати. Ссылка для скачивания 3д-моделей.
thingiverse
Основная часть для двигателя, платы управления на ULM2003, креплением герконов, двигателей, лески для стабилизации штор, и регулировочного винта.

Крышка для закрытия всего этого безобразия. Зажим или по-другому крюк.

Сама конструкция штор содержит несколько пружин, которые работают как тормоз если тянуть за шторы(пружина затягивается) или отпускает если крутить за веревку.

При сборке надо сделать одну доработочку: кусачками сломать ободок, который прикрывает веревку, т.к. теперь у нас есть свой неподвижный ободок, который не дает выпасть веревочке.

Управлять шаговым двигателем будет NodeMCU на ESP8266. Он выбран из-за дешевизны, наличия резервного канала wi-fi и на нем достаточно легко написать нужные скрипты. Если нужно больше чем две шторы или дополнительные датчики, то ножек микроконтроллера уже не хватит, можно посмотреть в сторону ESP32. (на фото esp32 не приведена, т.к. она в распределительной коробке)

Среда разработки может быть любая. ESP32 может программироваться через Arduino IDE. Но я для себя выбрал Visual Studio Code из-за скорости, модульности и бесплатности. В этой среде можно разрабатывать почти под любые платформы (не только железо). Можно даже подключить IAR ARM.(но это уже совсем другая тема)

Задача программы простая:

Подключиться по Wi-fi
Подключиться к MQTT брокеру
Подписаться на топик
Управлять скоростью двух моторов
Следить за состоянием концевых датчиков
Отправлять брокеру текущие шаги

Исходники можно взять отсюда.(осторожно это самый первый быдлокод для пробы штор). В коде надо указать свой логин и пароль от wi-fi. А также параметры MQTT-брокера.

Заливаем программу и пробуем отправить первые данные через MQTTBox. Все работает! Как добавить шторы в систему home-assistant я напишу отдельную статью, если будет интересно всем.

Небольшое видео как это делалось:

Плюс выступление на какой стадии находится у меня умный дом.

Всем пожелаю расслабиться дома!
UPD: Ссылка на скачивание файлов для печати на 3д-принтере

Источник
