Редактирование ограждений на лестницах

Автор:

При создании лестницы с помощью эскиза ограждения добавляются автоматически. После создания ограждений их можно в любой момент изменить.

Если текущим является вид в плане, то при выборе ограждения может оказаться полезным использование клавиши TAB .

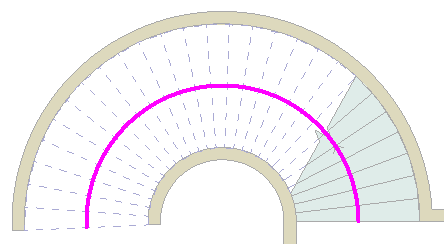

На иллюстрации ниже показано выбранное ограждение.

Поскольку активным является режим эскиза, можно изменить форму линии. Линия ограждения может состоять из соединенных прямых и дуговых сегментов, но она не должна образовывать замкнутый контур. Изменение размеров сегментов выполняется перетаскиванием ручек синего цвета. См. разделы Ручки управления и формы и Разделение элементов. Ограждение можно разместить даже по средней линии лестницы. Построение нескольких ограждений в одном сеансе построения эскиза не допускается. Для каждого случая построения ограждения следует вначале завершить эскиз, прежде чем будет предоставлена возможность построить другое ограждение.

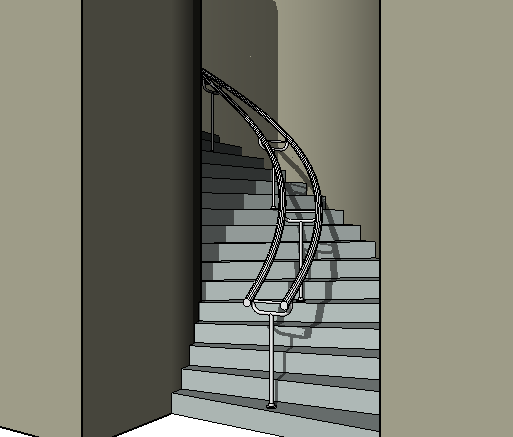

Измененная лестница с ограждением по центру

Удлинение ограждений на лестницах

Если требуется удлинить ограждения (например, чтобы они начинались на уровне перекрытия), нужно разорвать линию ограждения так, чтобы ограждения меняли свой уклон и корректно совмещались с перекрытием. См. раздел Разделение элементов.

Источник

Продукты Revit

Не удалось извлечь оглавление

Размещение ограждения на основе

Автор:

Если при создании лестницы или пандуса не было включено ограждение, его можно добавить позднее.

Ограждение можно разместить на проступи или на косоуре лестницы, созданной из компонентов.

Видеоролик: «Размещение ограждения»

Изменение положения ограждения после размещения

1. Перейдите на вкладку «Архитектура» панель «Движение» раскрывающийся список «Ограждение» («Разместить на основе»).
2. (Только для размещения на лестнице). На панели «Положение» выберите «Проступи» или «Косоур».
3. В списке типов выберите тип ограждения, который необходимо разместить.
4. Выберите главный компонент в области рисования.

Если ограждение размещается на косоуре/тетиве, то значение по умолчанию для этого свойства равно «1/2 ширины косоура/тетивы». Если ограждение размещается на проступи, то значение по умолчанию равно 1.

Источник

Продукты Revit

Не удалось извлечь оглавление

Файлы примеров лестниц и ограждений Revit

Автор:

Просмотр примеров моделей лестниц и ограждений в Revit .

Для загрузки файла примера выберите имя файла. Затем откройте пример в Revit .

Файл примеров лестниц

Файл примеров лестниц содержит примеры типов лестниц на основе эскизов и компонентов, в которых используются различные методы конструирования и материалы. Используйте файл в качестве основы для создания пользовательских семейств лестниц или переносите предложенные типы лестниц в проект и изменяйте их по мере необходимости.

Stair_Samples.rvt

Файл примеров ограждений

Файл примеров ограждений содержит примеры типов ограждений, в которых используются различные материалы, а также конфигурации ограждений и балясин. Используйте файл в качестве основы для создания пользовательских семейств ограждений или переносите предложенные типы ограждений в свой проект и изменяйте их по мере необходимости.

Источник

Построение ограждений в Revit

Все ограждения по своей структуре состоят из направляющих, балясин, заполняющего элемента и поручня. Сегодня в статье мы рассмотрим принцип построения ограждений в Autodesk Revit, а также настройки их свойств.

Построение ограждения №1

Для построения ограждения, на панели команд необходимо выбрать Архитектура – Ограждение – Эскиз траектории.

Откроется режим эскизного редактирования, в котором можно выбрать один из нескольких способов построения, в нашем случае воспользуемся инструментом Линия. Построим произвольный эскиз и выйдем из режима редактирования, кликнув по зеленой галочке.

Свойства типа

Как можно заметить, исходное ограждение не обладает направляющими и заполняющими элементами, в случае необходимости все недостающие элементы можно с легкостью настроить. Для этого выделим ограждающую конструкцию, перейдем в диалог Свойства – Изменение типа. Чтобы перейти в режим редактирования свойств направляющих в графе Конструкция направляющих нажимаем Изменить.

В появившемся окне мы имеем возможность изменять параметры направляющих. Здесь можно задать имя, высоту расположения, смещение относительно основной плоскости ограждения, профиль направляющей и материал. Для наглядности создадим 2 направляющие со случайными параметрами.

Надо заметить, что те элементы ограждений, которые находятся в выпадающих списках – это загружаемые семейтсва, то есть создать их можно самостоятельно. Посмотреть наличие всех составляющих ограждений в проекте можно в Диспетчере проекта – Семейства – Ограждения.

Как мы видим, ограждение изменило свой внешний вид – появились две направляющие. Далее перейдем к аналогичной настройке свойств балясин. Снова выделяем ограждение и на палитре свойств нажимаем Изменить тип – Размещение балясин – Изменить.

В редакторе балясин есть два раздела с одинаковыми параметрами: Заполнение ограждения и Стойки. Принципиальное отличие этих разделов в том, что стойки – это балясины, расположенные только в начале, конце и углах ограждения, а все остальные балясины относятся к заполнению.

Рассмотрим значение каждого из столбцов:

1. Имя – имя балясины в конфигурации.
2. Семейство балясин – стиль семейства балясин. Если выбрать «Нет», балясины не отображаются.
3. База – это место, где будет основание балясины.
4. Смещение снизу – это расстояние по вертикали, которое может быть как положительным, так и отрицательным.
5. Верх – значение конца балясины. Это может быть поручень или верхняя направляющая.
6. Смещение сверху – расстояние, на которое балясина будет выступать выше поручня или направляющей. В зависимости от того, что мы выбрали в предыдущем пункте.
7. Расстояние от предыдущей определяет расстояние между балясинами в заполнении.
8. Смещение задает расстояние балясины относительно основной плоскости ограждения.

Вернемся в Свойства типа ограждения, переместив ползунок ниже, к разделам Верхний поручень и Перила. Здесь можно задать верхний поручень, его высоту, дополнительные перилла слева или справа от основного поручня, соответственно выбрав их профиль из загружаемых семейств.

Построение ограждения №2

Теперь рассмотрим еще один вариант построения ограждения, перейдя на вкладку Архитектура – Ограждение – Разместить на лестнице/пандусе.

На вкладке Изменить | Создать место ограждения на основе выбираем Косоур / тетива и щелкаем по созданной лестнице.

Таким образом, ограждение на лестнице формируется автоматически, с учетом наклона лестницы и горизонтальной площадки. При необходимости, есть возможность выбрать новую основу для ограждения. Для этого выделим ограждение и на вкладке Изменить | Ограждение выберем команду Выбрать новую основу, кликнув, к примеру, по перекрытию.

Как результат: выделенное ограждение располагается на новой опоре.

Несмотря на то, что ограждения формируются автоматически при построении лестниц и пандусов, мы можем в принудительном порядке задавать свои параметры и проектировать уникальные ограждения, в чем и убедились в данной статье.

Источник

Продукты Revit

Не удалось извлечь оглавление

Редактирование ограждений на лестницах

Автор:

При создании лестницы с помощью эскиза ограждения добавляются автоматически. После создания ограждений их можно в любой момент изменить.

Если текущим является вид в плане, то при выборе ограждения может оказаться полезным использование клавиши TAB .

На иллюстрации ниже показано выбранное ограждение.

Поскольку активным является режим эскиза, можно изменить форму линии. Линия ограждения может состоять из соединенных прямых и дуговых сегментов, но она не должна образовывать замкнутый контур. Изменение размеров сегментов выполняется перетаскиванием ручек синего цвета. См. разделы Ручки управления и формы и Разделение элементов. Ограждение можно разместить даже по средней линии лестницы. Построение нескольких ограждений в одном сеансе построения эскиза не допускается. Для каждого случая построения ограждения следует вначале завершить эскиз, прежде чем будет предоставлена возможность построить другое ограждение.

Измененная лестница с ограждением по центру

Удлинение ограждений на лестницах

Если требуется удлинить ограждения (например, чтобы они начинались на уровне перекрытия), нужно разорвать линию ограждения так, чтобы ограждения меняли свой уклон и корректно совмещались с перекрытием. См. раздел Разделение элементов.

Источник
