Лестница по эскизу

Автор:

Лестницы создают на виде в плане путем определения пролета лестницы или создания эскиза линий подступенков и линий границ.

При создании лестниц можно выбрать тип используемого ограждения. См. раздел Определение ограждения для новой лестницы по эскизу.

С помощью инструмента «Лестница по эскизу» можно создавать винтовые лестницы, лестницы с прямым маршем, L-образными маршами и площадками, а также U-образными маршами. На эскизе можно изменить внешнюю границу лестницы. При этом изменяются эскизы подступенков и проступей. Revit автоматически формирует лестничные ограждения. В многоэтажных зданиях можно создать конструкцию одного лестничного марша, а затем распространить идентичные марши до самого верхнего уровня, заданного в свойствах лестницы.

Количество проступей на один лестничный пролет зависит от расстояния между этажами и максимальной высоты подступенка, заданной в свойствах лестницы. В области рисования отображается прямоугольник, представляющий собой проекцию пролета лестницы.

Допускается создание спецификации лестниц с возможностью выбора полей. См. раздел Создание ведомости или спецификации. Лестницы также можно сопроводить марками. Марки лестниц находятся в папке «Аннотационные обозначения» библиотеки семейств Revit . Подробные сведения приведены в разделе Марки.

Источник

Продукты Revit

Не удалось извлечь оглавление

Создание лестниц путем построения эскизов линий границ и подступенков

Автор:

При создании лестницы по эскизу можно не выполнять автоматический расчет лестничного прогона в Revit , а создать эскиз границ и подступенков. Этот способ обеспечивает более высокую степень управления при построении эскиза проекции лестницы.

Создание эскиза линий границы и подступенка

1. Откройте вид в плане или 3D вид.
2. Перейдите на вкладку «Архитектура» панель «Движение» раскрывающийся список «Лестница» («Лестница по эскизу»).
3. Выберите вкладку «Изменить | Создать эскиз лестниц» панель «Рисование» «Граница».

Постройте контуры с помощью одного из инструментов построения линий.

Постройте подступенки с помощью одного из инструментов построения линий.

Revit формирует лестничный марш и автоматически применяет ограждения.

Пример

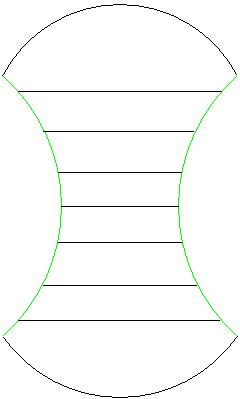

Эскизы лестниц, построенные с помощью инструментов «Граница» и «Подступенок»

3D вид лестницы, построенной с помощью инструментов «Граница» и «Подступенок»

Ограждения для лестницы с лестничными площадками

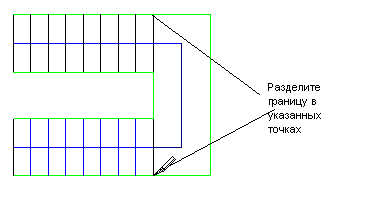

Если лестница, которая создается путем построения эскизов линий границ и подступенков, имеет площадку, разделите линии границ в том месте, в котором они пересекаются с площадкой, чтобы ограждение точно соответствовало площадке и уклону лестницы.

1. Выберите лестницу и щелкните вкладку «Изменить | Создать эскиз лестниц» панель «Изменить» «Разделить».
2. Разделите линии границы для указания лестничной площадки.

Редактирование лестницы, построенной по линиям границ и подступенков

Выберите лестницу и используйте инструменты рисования, чтобы изменить проекцию. Отредактируйте параметры экземпляра и типа лестницы для изменения его свойств.

• Не соединяйте между собой левую и правую линии границ. Их можно прочерчивать как одну линию или линию, состоящую из нескольких сегментов (например, соединенных между собой отрезков и дуг).
• Следует соединять линии ступеней между левой и правой линиями границ.
• Верхняя линия ступени на пролете лестницы соответствует подступенку без проступи.
