Создание лестниц путем построения эскиза пролета
Автор:
При создании лестницы по эскизу построение эскиза пролета является самым простым способом. При построении эскиза пролета контуры (границы) и подступенки формируются автоматически.
По завершении построения эскиза автоматически применяется ограждение. Инструмент «Пролет» позволяет создавать только лестницы с прямыми пролетами, прямыми пролетами с площадками и винтовые лестницы. Чтобы иметь больше возможностей при проектировании лестниц, выполняйте построение эскиза пролета путем построения линий границ и подступенков.
Построение эскиза пролета лестницы
- Откройте вид в плане или 3D вид.
- Перейдите на вкладку «Архитектура»
панель «Движение» раскрывающийся список «Лестница» («Лестница по эскизу»). - Выберите вкладку «Изменить | Создать эскиз лестниц» панель «Рисование» «Пролет».
(«Лестница по эскизу»).
«Пролет». По умолчанию выбран инструмент «Линия»
. При необходимости выберите на панели «Рисование» другой инструмент.
Щелчком укажите начало пролета.
Укажите начальную точку на левой стороне
Укажите конечную точку на правой стороне
Построенная на 3D виде лестница с ограждением и балясинами по умолчанию
Создание лестницы с площадкой
- Перейдите на вкладку «Архитектура» панель «Движение» раскрывающийся список «Лестница» («Лестница по эскизу»).
- Выберите вкладку «Изменить | Создать эскиз лестниц» панель «Рисование» «Пролет».
По умолчанию выбран инструмент «Линия» . При необходимости выберите на панели «Рисование» другой инструмент.
(«Выход из режима редактирования»). Пример
Первый марш лестниц: 9 ступеней создано, 9 осталось
Дополнительный марш, перпендикулярный исходному
Законченный эскиз; лестничная площадка создана автоматически
Изменение пролета лестницы
Можно изменить проекцию лестницы, для которой был построен эскиз, с помощью одного из инструментов построения линий.
панель «Режим»
«Редактировать эскиз».«Редактирование эскиза» и на панели «Рисование» выберите подходящий инструмент рисования для внесения изменений. Пример
На следующем изображении эскиз площадки изменен с помощью инструмента построения дуги по начальной точке, конечной точке и радиусу.
Редактирование лестничного пролета
Завершенный эскиз с измененной площадкой
Нарисовав эскиз лестницы, можно изменить ее путем задания свойств экземпляра на палитре свойств. Для доступа к свойствам типа выберите
«Изменить тип» на палитре свойств.
Источник
Продукты Revit
Не удалось извлечь оглавление
Изменение компонентов лестницы с помощью инструментов непосредственного манипулирования
Автор:
После выбора для редактирования лестницы, а затем ее компонента, становятся доступными элементы управления для непосредственного манипулирования компонентом.
Видеоролик: «Изменение компонентов лестницы»
- Выберите лестницу и щелкните вкладку «Изменить | Лестницы»
панель «Правка»
(«Редактировать лестницы»).

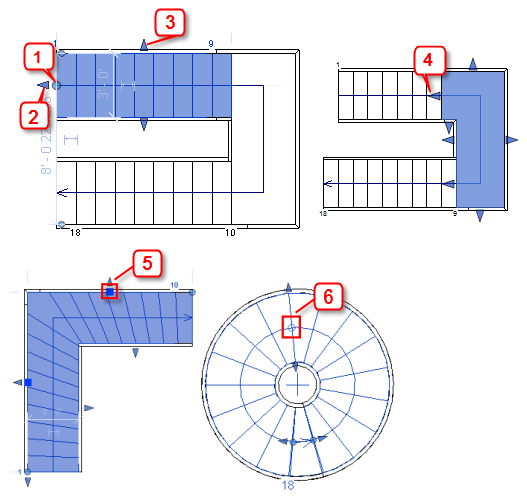

| Инструмент | Режим работы |
|---|---|
| 1 | Перетащите зачерненную ручку (на открытом конце марша) для изменения положения конца марша и добавления или удаления проступей/подступенков в любом направлении. (Добавить проступи/подступенки ниже базового уровня лестницы невозможно.) |
| 2 | Перетащите стрелку на конце марша вдоль траектории лестницы, чтобы добавить или удалить марши. Изменение конца марша с помощью стрелки управления сохраняет высоту лестницы. |
| 3 | Перетащите элемент управления в форме стрелки на одной из кромок марша для изменения его ширины. |
| 4 | Перетащите стрелку управления для изменения длины стороны лестничной площадки, которой она присоединяется к маршу. Можно также использовать этот элемент управления на кромках лестничной площадки для изменения ее размера. |
| 5 | Перетащите квадратный элемент управления на опоре забежной ступени для ее перемещения. Для сохранения исходной длины лестницы для опор забежных ступеней в марше автоматически выполняется добавление/удаление забежных ступеней. |
| 6 | Перетащите полую ручку в середине винтового марша для изменения его радиуса. |

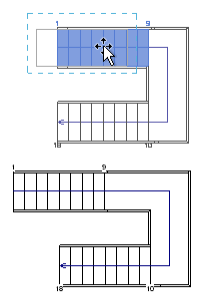

Перемещение марша
При перемещении марша его положение изменяется на величину, кратную высоте подступенка. Связанные компоненты, такие как автоматические площадки, остаются соединенными, а высота сборки лестницы сохраняется.
Выберите компонент марша и перетащите его в новое местоположение. В следующем примере марш перемещается влево.

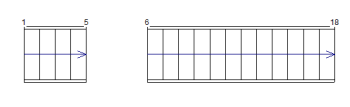

Добавление/удаление ступеней на открытом конце марша
На открытом конце марша можно добавлять и удалять подступенки/проступи. При добавлении ступеней на открытом конце верхнего марша они будут находиться выше верхней отметки лестницы. Обратите внимание, что рядом с порядковым номером подступенка отображается символ «+» и добавляется число ступеней.

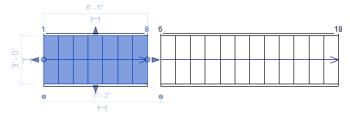

Выберите компонент марша и перетащите зачерненную ручку для добавления или удаления проступей/подступенков. В следующем примере в верхней части марша добавлены три ступени.
Поворот марша
Для поворота марша перетащите зачерненную ручку на конце марша (или используйте инструмент вращения на панели «Редактирование»).
Выберите компонент марша и перетащите зачерненную ручку (на открытом конце), чтобы повернуть марш. Если марш присоединен к автоматической площадке, форма площадки корректируется с учетом нового угла подсоединения марша.
Балансировка ступеней марша
Манипулируя с одним из концов марша, можно сбалансировать число ступеней марша (например, спирального марша или марша с забежными ступенями). Исходная высота лестницы сохраняется, но конфигурация ступеней изменяется.
Перетащите ручку в форме стрелки на одном конце марша для изменения конфигурации ступеней. В этом примере правая опора забежной ступени удлиняется, а соседняя опора корректируется, что позволяет сохранить высоту лестницы неизменной.

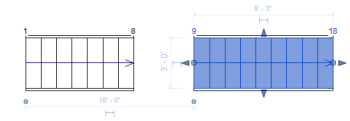

Балансировка ступеней в двух маршах
- Перетащите зачерненную точку на конце каждого марша для корректировки числа ступеней.
Перемещение опоры забежной ступени
Положение опоры в забежной ступени можно изменить. Положение других опор в забежной ступени сохраняется, при этом для сохранения исходной высоты лестницы выполняется добавление или удаление ступеней к подсоединенным опорам забежных ступеней.
Корректировка зазора высоты прохода
Для удовлетворения требований к зазору высоты прохода можно изменить высоту лестничной площадки. Можно также изменить положение марша и сбалансировать число проступей/подступенков между маршами.
Для корректировки высоты лестничной площадки выберите площадку на фасаде и используйте инструмент перемещения для изменения положения площадки. (Можно также изменить свойство экземпляра «Высота» для этой площадки.) Обратите внимание, что ступени перераспределяются между маршами с учетом изменения высоты площадки.

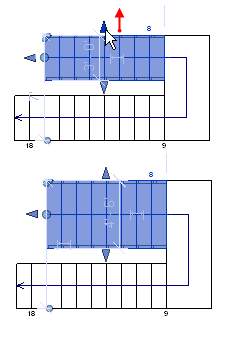

Редактирование текущей ширины марша
Ширину марша можно изменить непосредственно в режиме редактирования сборки лестницы.
Выберите марш и перетащите элемент управления в форме стрелки на одной из кромок марша для изменения ширины. Обратите внимание, что при этом также изменяется ширина подсоединенного компонента лестничной площадки.
Изменение формы лестничной площадки
Форму автоматической площадки можно изменить с сохранением подсоединенных к ней маршей.
Выберите площадку и перетащите элементы управления в форме стрелки на ее кромках для изменения размера и формы площадки.
