В многоэтажных жилых домах
1 — эвакуация из секционных домов: а — переход в смежную секцию; б — спуск; 2 — эвакуация из коридорных домов: а — до 9 этажей с общей площадью этажа менее 500 кв.м; б — то же, 500 кв.м и более; в — в 10 этажей и более с площадью этажа менее 500 кв.м; г — то же, 500 кв.м и более; 3 — зоны безопасности на балконах и лоджиях.
В крупных и крупнейших городах разрешается обычная лестничная клетка 1-го типа в 10-этажных секционных домах с отметкой пола верхнего этажа от уровня планировочной отметки проезжей части ближайшего к дому проезда не более 26,5 м и общей площадью квартир на этаже до 270 кв.м в рядовых и 360 кв.м в угловых и поворотных секциях. При этом обязательны переходы выше 5 этажа по лоджиям и балконам или выходы на наружную лестницу.
В жилых домах выше 9 этажей значение ЛЛУ возрастает и меняется устройство лестницы. В данном случае проектируют незадымляемые лестницы. В жилых домах используют два типа незадымляемых лестниц:
1) с выходом через наружную воздушную зону по открытым переходам;
2) с подпором воздуха при пожаре (рис. 57);
3) с входом с этажа через тамбур-шлюз.
В жилых зданиях высотой 10 этажей и более при общей площади квартир на этаже менее 500 кв.м следует предусматривать выход на одну незадымляемую лестничную клетку 1-го типа. При этом в секционных домах с 6 этажей и выше проектируют балконы (лоджии) с простенком не менее 1,2 м или не менее 1,6 м между оконными проёмами; в коридорных домах предусматривают дополнительные выходы в торцах коридоров на наружные лестницы 3-го типа, ведущих до отметки пола 2-го этажа.
Балконы (лоджии) или галереи, ведущие к незадымляемой лестничной клетке 1-го типа, должны иметь ширину не менее 1,2 м с высотой ограждения 1,2 м. Расстояние в осях между дверными проёмами в наружной воздушной зоне должно быть не менее 2,2 м. В незадымляемых лестничных клетках допускается установка только приборов отопления. Не допускается остекление балконов и лоджий, используемых в качестве перехода через воздушную зону при незадымляемых лестничных клетках.
Незадымляемые лестницы 2-го типа разрешаются при устройстве перехода из одной секции в другую по соединённым между собой балконам (лоджиям) с простенком шириной не менее 1,2 м или не менее 1,6 м между оконными проёмами. Вместо переходов допускает-ся устройство спусков по наружным открытым одно- и двухмаршевым лестницам с укло-ном не более 1:1 и шириной не менее 0,7 м с выходом на них из поэтажных холлов при лест-ничной клетке. Выход из лестницы проектируют прямо на улицу. Незадымляемые лестничные клетки в пределах первого этажа должны иметь выходы непосредственно наружу.
В коридорных (галерейных) домах регламентируют длину коридора (галереи). Расстояние от входа в квартиру до ЛЛУ должно быть не более 40 м, расстояние между ЛЛУ не более 80 м, длина тупика — не более 25 м. Коридоры следует разделять перегородками с дверями, оборудованными закрывателями и располагать на расстоянии не более 30 м одна от другой и от торцов коридора. Ширина коридора при длине до 40 м равна 1,4 м, при большей длине достигает 1,6 м.
В коридорных (галерейных) домах высотой до 9 этажей включительно при общей пло-щади на этаже менее 500 кв.м допускается проектировать одну лестничную клетку 1-го типа
Рис. 58. Лифты и лестницы в многоэтажных жилых домах.
1 — незадымляемая лестница с переходом через воздушную зону; 2 — незадымляемая лестница с подпором воздуха при пожаре; 3 — лифты: а — грузоподъёмностью 400 кг; б — грузоподъёмностью 600 кг; 4 — поперечный разрез по лифту; 5 — варианты компоновок лифтов.
и в торцах выходы на наружные лестницы 3-го типа; если общая площадь этажа 500 кв.м и более необходимы две обычные лестничные клетки 1-го типа.
В коридорных (галерейных) жилых зданиях высотой 10 этажей и болеепри общей пло-щади этажа 500 кв.м и более необходимы не менее двух незадымляемых лестниц (одна 1-го типа и вторая 2-го типа). В общем случае не менее 50% из них должны быть 1-го типа, остальные допускаются 2-го типа.
Незадымляемые лестницы в холодном климате решаются следующим образом:
1) к незадымляемой лестнице 1-го типа дополнительно проектируют обычную лестницу 1-го типа; в этом случае незадымляемая лестница остаётся холодной;
2) проектируют две одномаршевые лестницы, изолированные друг от друга несгораемыми перегородками, что позволяет выполнить их отапливаемыми.
Лестничные клеткимногоэтажных домов унифицированы по размерам. Внутренние габариты лестницы — 480 х 220 см, в лестничном марше типового этажа — 8 проступей (26 см) и 9 подступёнков (15,45 см), ширина марша — 105 см, расстояние между маршами, — 10 см.
Лифты устраивают, если отметка пола верхнего этажа выше уровня планировочной отметки земли на 14 м (при высоте здания более 5 этажей). Для обеспечения звукоизоляции лифтовую шахту нельзя размещать у стен, граничащих с жилыми помещениями. Машинное помещение лифтов не допускается располагать непосредственно над жилыми комнатами, а также смежно с ними (рис. 57).
Число лифтов, грузоподъёмность и скорость подбираются в зависимости от этажности жилого дома и нагрузки на лифт (от суммарной общей площади квартир на этаже). Следует проектировать в домах:
§ до 10 этажей один лифт грузоподъёмностью 400 кг (скорость 1,0 м/с, суммарная площадь на этаже 600 кв.м);
§ до 17 этажей два лифта грузоподъёмностью 400 + 630 кг (скорость 1,4 м/с, суммарная площадь на этаже 450 кв.м);
§ 20-25 этажей четыре лифта грузоподъёмностью 400 + 400 + 630 + 630 кг (скорость 1,6 м/с, суммарная площадь на этаже 450 кв.м);
§ 6-9 этажей для престарелых два лифта грузоподъёмностью 400 + 630 кг (скорость 1,0 м/с, суммарная площадь на этаже 600 кв.м).
Ширина площадки перед лифтом должна быть не менее 1,2 м для пассажирского лифта грузоподъёмностью 400 кг; 1,6 м — для лифта с кабиной шириной 2100 мм и глубиной 1100 мм и 2,1 м — с кабиной шириной 1100 мм и глубиной 2100 мм при более мощных лифтах.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
Разрез лестничной клетки
Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.
Помещения, в которых размещают лестницы, называют лестничными клетками. Основными элементами лестницы являются наклонный марш и горизонтальные площадки.
Рис. 6.2.1. Общий вид и разрез лестничной клетки
На рис. 6.2.1 цифрами показаны основные элементы лестничной клетки: 1– цокольный марш; 2 – 1-й марш этажа (промежуточный марш); 3 – 2-й марш этажа (этажный марш); 4 – промежуточная площадка; 5 – этажная площадка; 6 – ограждения (перила); 7 – тамбур; 8 – козырёк; 9 – входная площадка.
По назначению лестницы делятся на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара. Пожарные лестницы служат для наружного доступа на этажи, крышу и чердак. По материалу лестницы различают железобетонные, деревянные и металлические. По способу изготовления железобетонные лестницы бывают сборные и монолитные. В настоящее время в основном применяют сборные лестницы (рис. 6.2.2).
Рис. 6.2.2. Виды лестниц
В зависимости от числа маршей, находящихся в пределах высоты одного этажа, лестницы делятся на одно-, двух- и трёхмаршевые (рис. 6.1.3).
Рис. 6.2.3. План лестниц с различным числом маршей
На рис. 6.2.3 стрелками показано направление подъёма по лестнице, начало движения показано маленьким кружочком, а число маршей равно количеству стрелок на плане лестницы.

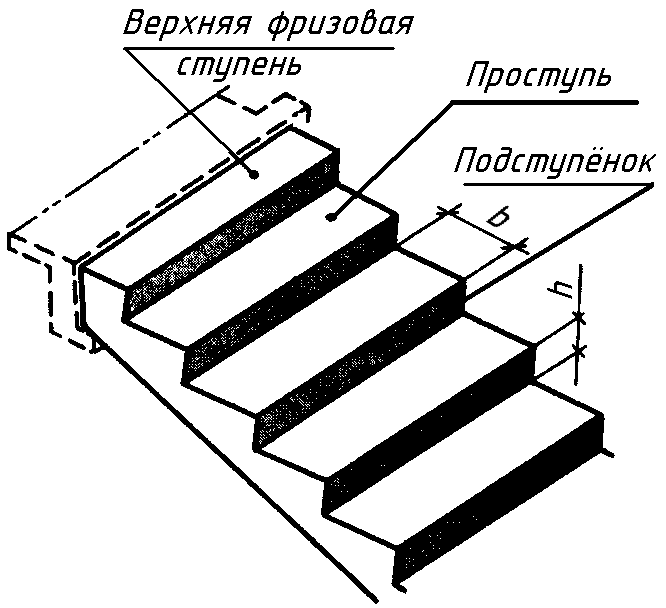

Рис. 6.2.4. Элементы лестничного марша
Основным элементом лестницы является ступень, которая состоит из проступи и подступёнка (рис. 6.2.4). В одном лестничном марше допускается не более 16 и не менее 3 ступеней. Верхнюю и нижнюю ступени лестничного марша называют фризовыми, так как они устанавливаются на уровне лестничных площадок, и их ширина меньше чем у основных ступеней. Число проступей в лестничном марше, без учёта фризовых ступеней, на единицу меньше числа подступёнков (с учётом фризовых – на единицу больше).
6.3. Расчёт и геометрическая разбивка лестничной клетки
В основу расчёта лестничной клетки принимают высоту этажа, т. е. расстояние от пола одного этажа до пола следующего этажа (H Э). Чаще всего в зданиях применяют двухмаршевые лестницы с уклоном 1:2, поэтому промежуточная площадка устанавливается на высоте равной половине высоты этажа (НЭ/2). Задаёмся высотой подступёнка и шириной проступи из условия: b + h = 450 мм. Принимается длина среднего шага человека по горизонтальной поверхности равна 600 мм, а по лестнице – 450 мм. При заданном уклоне лестницы принимаем ширину проступи b = 300 мм и высоту подступёнка h = 150 мм, что соответствует нормам проектирования гражданских зданий. Ниже рассматривается пример разбивки двухмаршевой лестницы, для которой предварительно сделаем расчёт, а затем графические построения.
Предположим, что высота этажа НЭ =3000 мм, ширина марша l = 1050 мм, размеры ступени 150×300 мм. Ширина лестничной клетки B равна суммарной ширине обоих маршей плюс промежуток между ними. Промежуток, который необходим для пропуска пожарного шланга, должен быть не менее 100 мм. Принимаем промежуток 100 мм.
В=2l +100 = 2×1050 +100 = 2200 мм.
Высота одного марша будет НЭ/2= 3000:2= 1500 мм. Число подступёнков n в одном марше n = 1500: 150 = 10. Число проступей m в одном марше будет на единицу меньше числа подступёнков, так как верхняя проступь располагается на уровне площадки (фризовая ступень) m = 10–1= 9. Длина горизонтальной проекции марша (его заложение) d.
d = b×m= 300(10–1) = 300·9=2700 мм.
Принимая ширину этажной площадки С1=1600 мм, а ширину промежу-точной площадки С2 = 1300 мм, определяем полную длину лестничной клетки
Графическую разбивку лестницы (разрез и план) выполняют в такой последовательности:
—двумя вертикальными тонкими линиями, проведёнными на расстоянии L (c учётом масштаба), выделяем длину лестничной клетки. Внутри лестничной клетки тонкими линиями показываем положение этажных и промежуточных площадок, а тонкими вертикальными линиями ограничиваем их ширину.
—горизонтальную проекцию d (заложение марша) делят на число проступей m и через полученные точки проводят вертикальные линии. Изображаем стены лестничной клетки;
—высоту этажа делят на число частей, равное удвоенному числу n подступёнков в одном марше, и через полученные точки проводят горизонтальные прямые линии;
—по полученной сетке вычерчивают профиль лестницы.(рис. 6.3.1А).
Рис. 6.3.1. Графическая разбивка лестничной клетки
На рис. 6.3.1Б показан второй способ получения вспомогательной сетки.
Контуры стен лестничной клетки и контуры площадок обводят сплошной основной толстой линией. Марши, попавшие в разрез, обводят так же сплошной основной толстой линией. Марши, не попавшие в разрез, обводят сплошной тонкой линией.
На рис. 6.3.2 показан поперечный разрез лестничной клетки, что почти соответствует левой половине формата нашей РГР.
Рис. 6.3.2. Разрез лестничной клетки
На рис. 6.3.3-– 6.3.4 показаны два варианта приближённой компоновки
левой половины формата листа задания РГР: вход слева и вход справа. На поперечных разрезах показаны цокольный марш (Б-Б), промежуточный марш (В-В) и верхний марш (Г-Г).
Рис. 6.3.3. Разрез для входа справа
Рис. 6.3.4 План для входа справа
Рис. 6.3.5 Разрез для входа слева
Рис. 6.3.6 План для входа слева
6.4. Оконные и дверные проёмы
Проёмами называют отверстия в стенах или перегородках. В зависимости от назначения различают оконные и дверные проёмы, которые заполняются, соответственно, оконными и дверными блоками. Верхние и боковые поверхности, ограничивающие проём, называют откосами или притолоками.В проёмах наружних кирпичных стен откосы обычно делают с «четвертями», т. е. выступами кирпича на 1/4 часть (65 мм) с наружней стороны стены внутрь проёма. «Четверти» уменьшают продуваемость окон и облегчают установку в проёмы оконных и дверных блоков. «Четверть» в верхней притолоке получают за счёт укладки железобетонных перемычек по верху проёма.
Рис. 6.4.1. «Четверть» и её изображение на чертеже
В разговорной практике строителей, да и в литературе, встречаются выражения: стена в два кирпича, перегородка в кирпич и др. На рис. 6.4.1 изображён обычный красный кирпич и показаны его размеры. Размер 250 мм называют размером в кирпич, размер 120 мм – размером в полкирпича, размер 65 мм называют размером в четверть кирпича, толщина стены в два кирпича равна 510 мм, где 10 мм толщина шва, толщина стены в полтора кирпича – 380 мм и др.
Рис. 6.4.2. Компоновка правой верхней четверти формата
На рис. 6.4.2 показана примерная компоновка правой верхней четверти формата, где дано изображение дверных и оконных проёмов с четвертями и без «четвертей», а так же условные обозначения санитарно-технических устройств. При переносе на лист формата следует обратить внимание на следующее:
— дверной проём во внутренней стене доходит до пола, поэтому в плане линии, соединяющие контур проёма, не проводят;
— угол, указывающий наклон изображения дверного полотна к плоскости стены в 30,º не показывается;
— размеры, указывающие расположение изображений, а так же размеры санитарно-технических устройств, на чертеже не указывают;
— на готовом чертеже следует указать размерными линиями только высоту и ширину оконных и дверных проёмов без нанесения их численных размеров.
На рис. 6.4.4 показана примерная компоновка правой нижней четверти формата листа РГР. При переносе на лист следует обратить внимание на следующее:
—размеры каналов в кирпичных стенах привязаны к размерам кирпича и толщине шва раствора (рис. 6.4.3).
Рис. 6.4.3. Каналы в кирпичных стенах
—размеры, указывающие положение изображений и расстояния между изображениями, на лист не переносить. Показать на листе только толщину стен и размеры каналов на примере дымоходов в кирпичных стенах;
—на изображении опирания лестничного марша на площадки проставить все размеры и надписи, кроме компоновочных размеров.
На рис. 6.4.5 и 6.4.6 показано содержание правой половины листа с простановкой необходимых размеров или только размерных линий.
Рис. 6.4.4. Компоновка правой нижней четверти листа

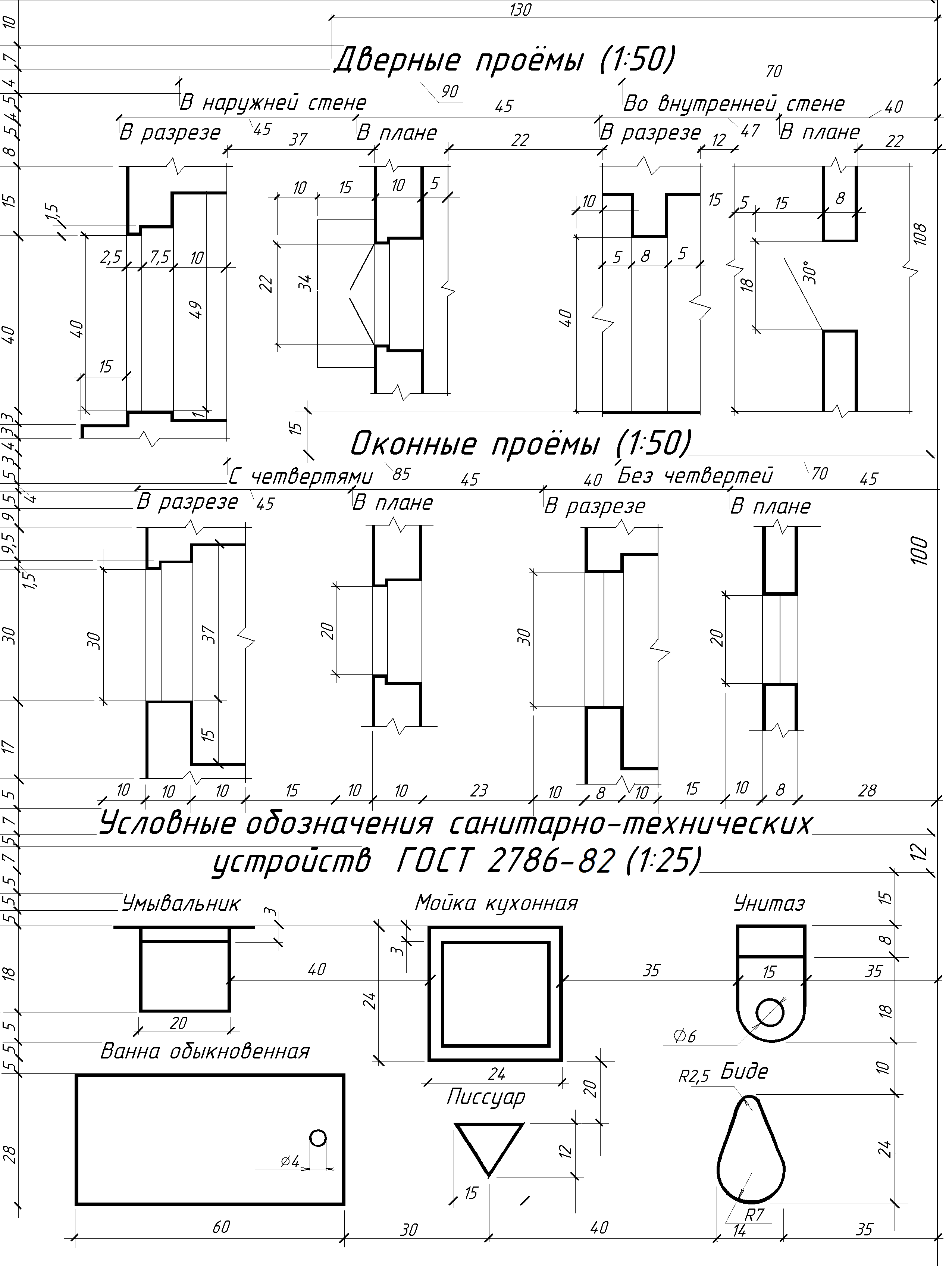

Рис. 6.4.5. Правая верхняя четверть листа

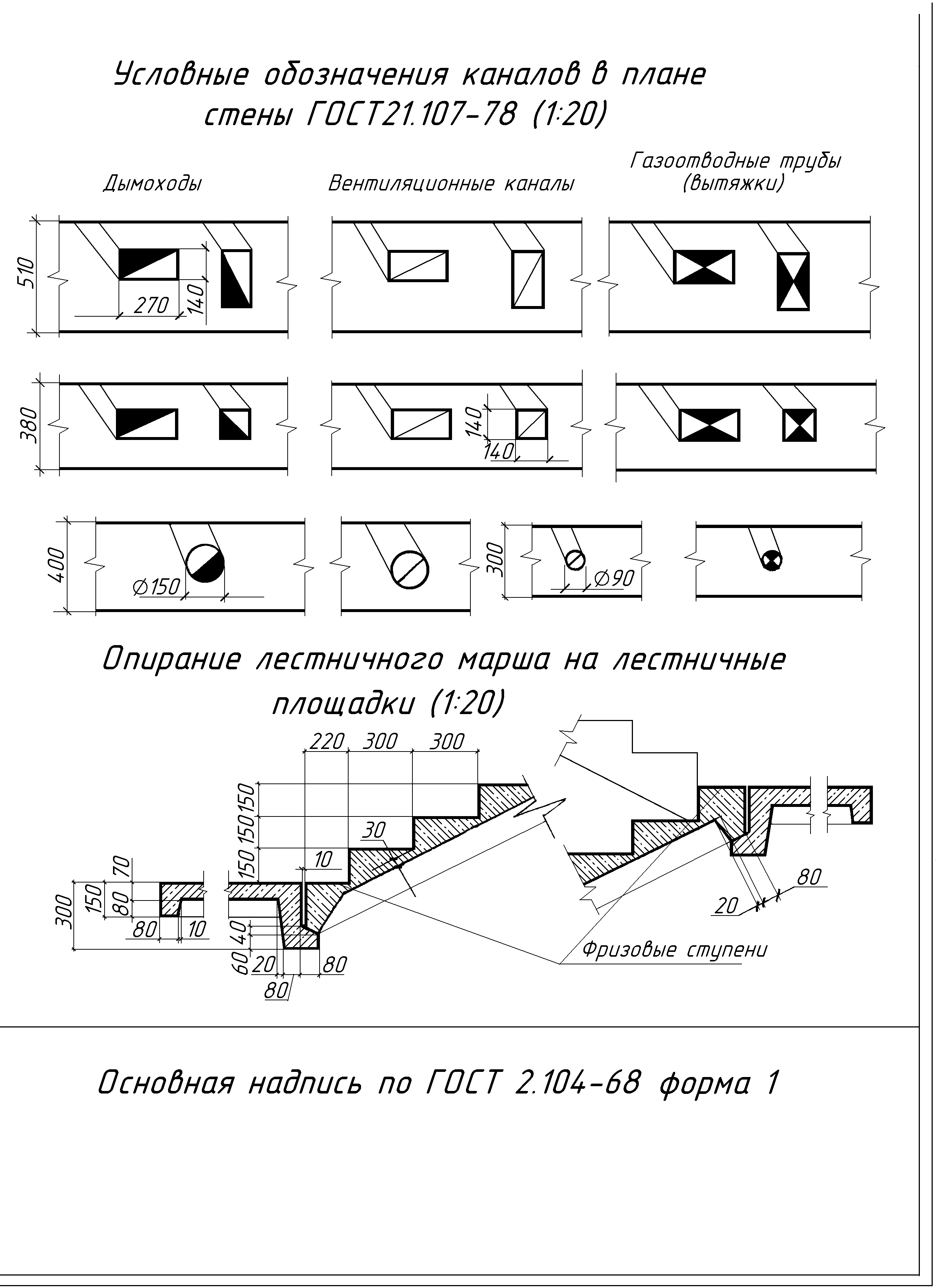

Рис. 6.4.6 Правая нижняя четверть листа
