Лестница

В связи с повсеместным ростом заболеваемости и инвалидности, проблемы людей с ограниченными возможностями не теряют своей актуальности. На сегодняшний день по-прежнему остаются нерешенными проблемы обеспечения надлежащих условий жизни инвалидам, ежедневно нуждающимся в свободном доступе к жизненно важным инфраструктурным объектам, таким как школы, больницы и магазины. Рост численности городского населения также вносит дополнительный вклад в эту проблему, так как с увеличением количества городских жителей увеличивается и доля инвалидов, проживающих в городах, где преобладают многоэтажные жилые постройки. Соответственно, люди с ограниченными возможностями, проживающие в многоэтажных домах, должны иметь свободный доступ к своим квартирам. Наиболее удачным решением этой проблемы являются лестничные лифты и подъемники, установка которых не требует перепланировки помещения и позволяет осуществить проектирование и последующее строительство зданий с учетом обязательных требований, благодаря которым создаются все необходимые удобства для инвалидов. Обустройство лестничного подъемника будет полезно не только для передвижения инвалидов, но и для перемещения грузов. В чем заключаются особенности конструкции лестничных лифтов? Каковы их основные достоинства и недостатки? Ответы на эти и другие вопросы вы найдете в настоящей статье.

Содержание

Установка лестничных подъемников: актуальность вопроса

В связи с тем, что у пожилых и людей с ограниченными возможностями зачастую возникают сложности в передвижении, их называют маломобильными. Передвижение даже по самым коротким и пологим лестницам у людей, вынужденных постоянно или временно передвигаться в инвалидной коляске, связано с особыми трудностями, и для их преодоления специалисты разработали особые конструкции, в частности лестничные лифты и подъемники. Они оснащены автоматическими механизмами и избавляют людей с ограниченными возможностями от необходимости передвигаться при помощи сопровождающих. Предназначение лестничных подъемников заключается в обеспечении свободного доступа инвалидов и людей с ограниченными возможностями в общественные учреждения. В соответствии с современными нормативами обустройства зданий, наличие лестниц, оснащенных специализированными подъемниками для инвалидов, является обязательным условием их проектирования. Но, несмотря на это, лестничные лифты в общественных учреждениях являются достаточно редким явлением, и их сравнительно низкая стоимость практически не улучшает сложившуюся обстановку.

Лестничные лифты: особенности конструкции

В целом конструкция подобных устройств включает в себя следующие элементы:

• Основным элементом конструкции является тележка, оснащенная металлическая платформой и предназначенная для размещения инвалидной коляски;
• В качестве дополнительных элементов лестничных подъемников используют колеса, которых может быть два (в случае большого радиуса платформы) и более. Наиболее распространенным является трехколесный вариант, однако нередко можно встретить и шестиколесные конструкции. Чтобы обеспечить полноценное функционирование трехколесных подъемных конструкций, потребуется приложить дополнительные усилия грузчиков, благодаря которым подъемники смогут преодолеть небольшие препятствия;
• Некоторые двухколесные конструкции оснащены электрическим двигателем, благодаря которому облегчается передвижение подъемников по лестницам, характеризующихся наличием крутого уклона. Чтобы обеспечить адекватное управление движением подобных лестниц, на ручку подъемника выносится пульт управления. Исходя их этого, можно сделать вывод, что энергия аккумулятора расходуется только на преодоление лестницы.

Основные разновидности лестничных подъемников: краткая характеристика

Существует несколько разновидностей лестничных подъемников, каждый из которых характеризуется своими определенными особенностями, преимуществами и недостатками. Кратко охарактеризуем каждую из них.

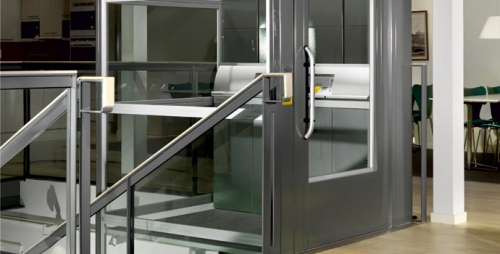

• Лестничные подъемники, характеризующиеся вертикальным перемещением, представляют собой устройства, оснащенные платформой, на которую встает человек или устанавливается инвалидное кресло. В последующем осуществляется поднятие системы в вертикальном направлении на небольшую высоту, не более двух метров. Эксплуатация конструкций с вертикальным перемещением может осуществляться как снаружи, так и внутри здания. Она характеризуется простотой монтажа и возможностью обустраивать ограждение шахты, благодаря чему такие модели могут подниматься более чем на 12 м;

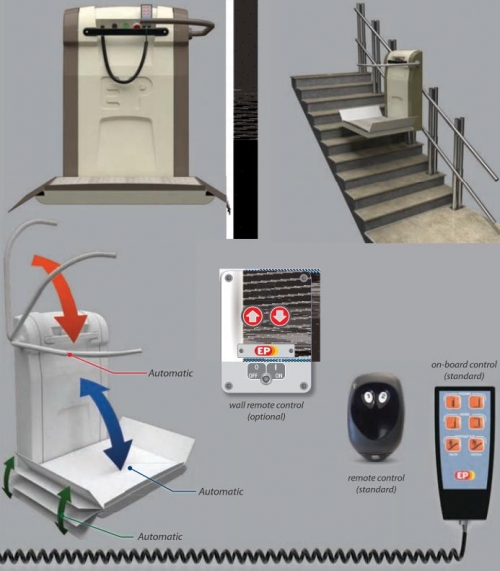

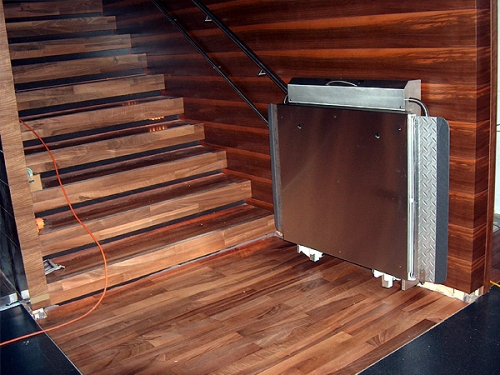

• Устройства, характеризующиеся наклонным перемещением, могут использоваться только для перемещения вдоль лестниц. Вследствие имеющихся конструктивных различий, подобное оборудование может быть разделено на две группы. Если модели, относящиеся к первой подкатегории, обеспечивают перемещение по прямым лестницам, то конструкции, входящие во вторую подгруппу, предназначены для подъема по лестничным пролетам, характеризующимся изогнутой конфигурацией. С точки зрения конструктивных особенностей, подобное оборудование может быть выполнено в виде кресла или платформы, установка которой производится преимущественно в помещениях с лестничными маршами достаточной ширины, на участках, характеризующихся высотой подъема более двух метров, а также в зданиях, где установка лестничного лифта с вертикальным перемещением не представляется возможной;

• Мобильные подъемники, также называемые ступенькоходами – еще одна разновидность подъемных устройств, упрощающих жизнь людей с ограниченными возможностями. Они предназначены для перемещения инвалидной коляски по лестничным пролетам. Их установка осуществляется в зданиях, в которых не представляется возможным осуществление перепланировки, а также в строениях, характеризующихся лестничными маршами небольшой ширины. Установку ступенькоходов не нужно регистрировать в Гостехнадзоре, а их доступная стоимость способствует их повсеместному распространению.

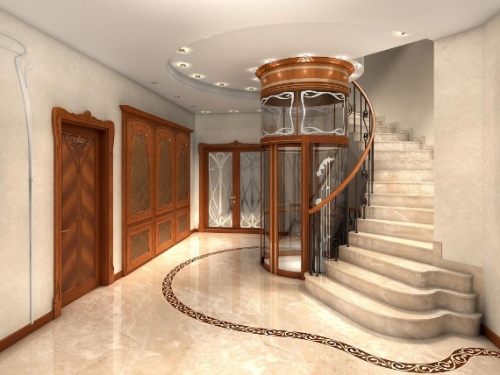

Важно! Лестничные подъемники первых двух типов могут использоваться в качестве основных инструментов для передвижения как внутри здания, так и для подъема на крыльцо дома. Альтернативным вариантом подобным устройством являются коттеджные лифты, обустройство которых не требует монтажа машинного зала. Будучи конструкциями, оснащенными электрическим и гидравлическим приводом, они характеризуются надежностью, комфортностью и большой грузоподъемностью. Однако их высокая стоимость и необходимость обязательной постановки на учет в Гостехнадзоре, значительно ограничивает их установку.

Преимущества и недостатки лестничных лифтов

• Возможность передвижения людей с ограниченными возможностями без непосредственного участия помощников – передвижение между этажами пожилой или больной человек сможет осуществлять самостоятельно;
• Перемещение хрупких предметов без дополнительных вибраций, что позволяет свести к минимуму риск повреждений;
• Легкость перемещения грузов, обладающих любыми техническими характеристиками.

Недостатки стационарных лестничных лифтов

• Громоздкие размеры стационарных конструкций могут сделать проблематичной полноценную эксплуатацию лестничных маршей;
• Необходимость своевременного и регулярного ухода и проведения профилактических мероприятий;
• Отношение к высокой ценовой категории.

Разновидности ступенькоходов: краткая характеристика

Прежде, чем приобрести ступенькоход, необходимо определиться со способом закрепления инвалидной коляски на нем. В соответствии с этим признаком, можно выделить два типа ступенькоходов:

• Активные ступенькоходы, предусматривающие возможность самостоятельной интеграции вспомогательных устройств без участия помощников;
• Пассивные ступенькоходы, особенности конструкции которых подразумевают обязательное участие помощников в процессе установки инвалидной коляски на платформе ступенькохода, а также размещения человека в собственном кресле.

Принцип передвижения – еще один признак, в соответствии с которым можно классифицировать ступенькоходы. Ориентируясь на этот критерий, можно выделить следующие разновидности ступенькоходов:

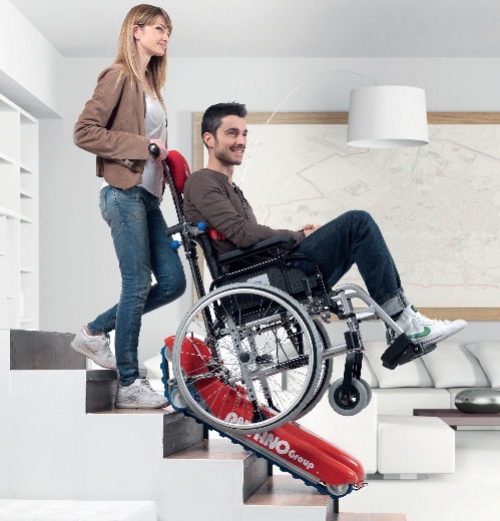

• Гусеничные ступенькоходы – мобильные конструкции, оснащенные гусеничным механизмом, обеспечивают легкость и комфорт передвижения человека в инвалидной коляске по лестничным пролетам. Отличительными особенностями подобных конструкций является надежность, удобство управления мобильным устройством, а также безопасностью передвижения. Преимуществом гусеничного ступенькохода, благодаря которому ему зачастую отдают предпочтение, является щадящее механическое воздействие на поверхность ступеней и пола при соприкосновении с ними плоскостей ступенькохода. Недостатком, ограничивающим использование гусеничных ступенькоходов, является их громоздкость и большой вес;
• Шагающие ступенькоходы или, так называемые, колесные, представляют собой конструкции, оснащенные системой дополнительных колес различного диаметра и других элементов, объединенных в единый механизм. Благодаря особенностям этого механизма, блокирующего движение инвалидной коляски по кромке ступеней и регулирующего центр ее тяжести, осуществляется ее беспрепятственное передвижение со ступени на ступень. Большая маневренность и незначительный вес, не выходящий за рамки от 50 до 100 кг, являются основными достоинствами шагающих ступенькоходов.

Преимущества мобильных ступенькоходов

• Использование ступенькоходов не нуждается в дополнительной установке на лестницы рельсов и других вспомогательных конструкций;
• Работа ступенькоходов осуществляется от двигателя, аккумуляторы которого заряжаются от сети;

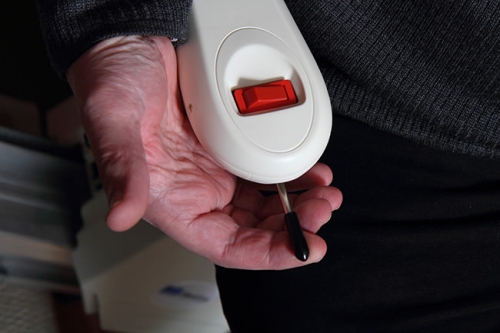

• Управление ступенькоходом осуществляется с помощью проводного пульта и удобной ручки, характеризующейся наличием необходимого набора функциональных кнопок;
• Современный ступенькоход представляет собой мобильное и компактное устройство, характеризующееся простотой в управлении, а также удобством в хранении и транспортировке.

СНиП, регламентирующие установку лестничных лифтов

• К высоте лестничных лифтов не предъявляется особых требований;
• Скорость передвижения лестничных лифтов во время подъема и спуска по лестнице не должна превышать 0,15 м/с, тогда как во время движения по прямолинейным участкам скорость увеличивается до 0,3 м/с;
• Площадь нижней платформы – параметр, к которому предъявляются определенные требования, она не должна превышать 1,15 кв. м;
• Грузоподъемность одного передвижного мобильного устройства не должна превышать 350 кг.
• Согласно СНиП, лифты и лестничные клетки должны обустраиваться таким образом, чтобы лифты располагались в шахтах, представляющих собой пространство, в котором перемещается кабина лифта.

В соответствии с местом расположения, шахты разделяют на:

• Внутренние, расположенные внутри строения;
• Наружные, которые пристроены к зданию.

Конструкция внутренних шахт выполнена таким образом, что они могут располагаться в атриумах и характеризоваться отсутствием одной стены.

Монтаж шахт может осуществляться из кирпича, бетона или металла, при этом последние также называются металлокаркасными.

Важно! К ограждающим конструкциям шахт лифтов и помещениям машинных отделений лифтов предъявляется ряд требований. Они должны соответствовать требованиям пожарной безопасности, предъявляемым к противопожарным преградам, предел огнестойкости которых не ниже такового, предъявляемого к пересекаемым шахтой перекрытиям.

Важно! Объем обычных лестничных клеток предполагает размещение не более двух лифтовых конструкций. Лифты в лестничных клетках должны опускаться не ниже первого этажа, а ограждающие конструкции лифтовых шахт должны изготавливаться из негорючих материалов, характеризующихся ненормируемым пределом огнестойкости.

Важно! Ограждающие конструкции лифтовых шахт, расположенных вне здания, должны изготавливаться из негорючих материалов с ненормируемым пределом огнестойкости.

Лестничные лифты: популярные производители

Для перемещения внутри здания используются подъемные устройства, предназначенные для перемещения по лестнице прямой или сложной конфигурации. Чаще всего их производят для использования как снаружи, так и внутри помещения. Несмотря на многогранные возможности использования, оборудование, предназначенное для подъема по лестницам, характеризующимся сложной конфигурацией, устанавливается преимущественно внутри зданий и бывают двух типов:

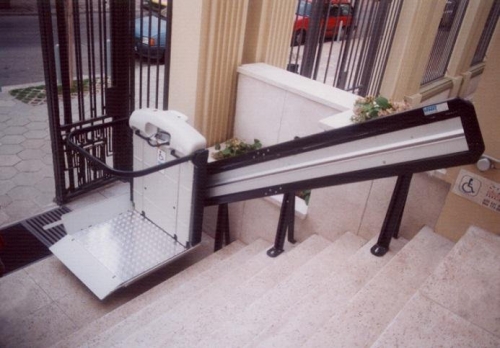

• Лестничные платформы, предназначенные для подъема стоящего или сидящего в инвалидной коляске человека;
• Кресельное подъемное оборудование, предназначенное для перемещения сидящего в них человека.

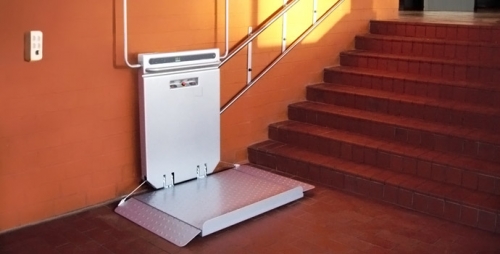

Одним из наиболее распространенных на территории Российской Федерации подъемников-платформ является российское оборудование «ИНВАПРОМ А310», предназначенное для подъема по лестницам со сложной траекторией. Проект стандартной модели предполагает неограниченное количество остановок в пути и эксплуатацию только внутри помещения. Установка подъемного устройства, функционирующего от электрического привода, может осуществляться на любой стороне лестничного марша. Угол подъема платформы не должен выходить за пределы 50 градусов;

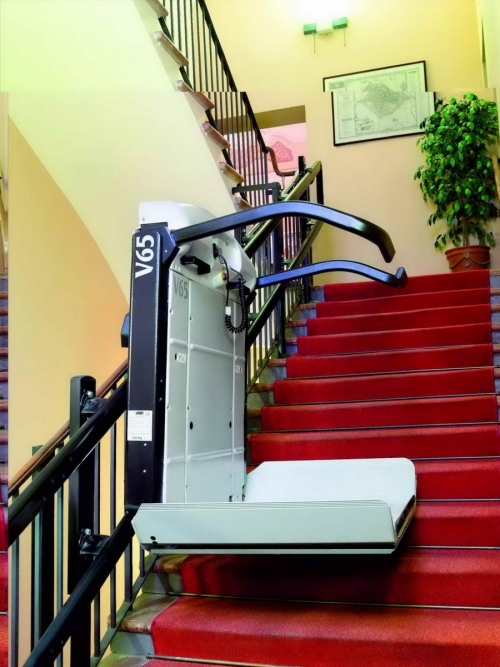

Существуют также лестницы с поворотом, для преодоления которых компания «VIMEC» разработала подъемник V65, оснащенный платформой. Основное предназначение устройства заключается в перемещении инвалидной коляски по нескольким лестничным пролетам. Устройство характеризуется простотой установки и не нуждается в дополнительном проведении перепланировки и дополнительных монтажных мероприятий. Выпуск лестничной платформы данного производителя осуществляется в нескольких вариантах:

• «Стандарт» — модификация, предназначенная для небольших лестничных маршей и характеризующаяся средними размерами;
• «Крупный» — модификация, предназначенная для подъема инвалидных кресел, к которым предъявляются особые требования;
• «Особо крупный» — модификация устройства, которая комплектуется платформой, характеризующейся крупными габаритами.

Благодаря тому, что эксплуатация оборудования может осуществляться в тяжелых климатических условиях, оно может использоваться для подъема как внутри, так и снаружи помещения. Комплектация подъемного устройства предполагает наличие пассивных и активных устройств безопасности, а также выдвижных поручней, которые позволяют экономить свободное пространство. Для того, чтобы осуществить расчет стоимости подъемного устройства, необходимо учитывать протяженность лестничных маршей и комплектацию оборудования.

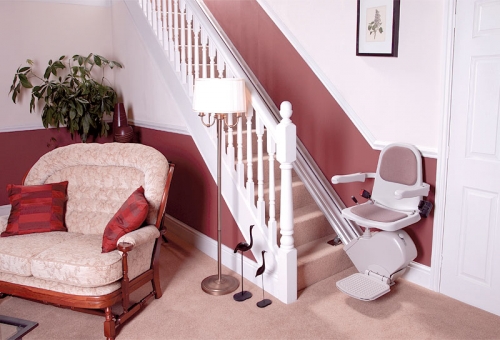

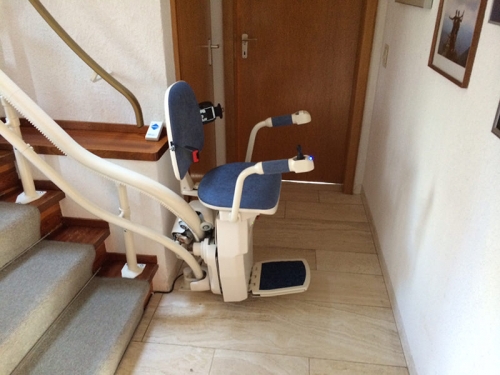

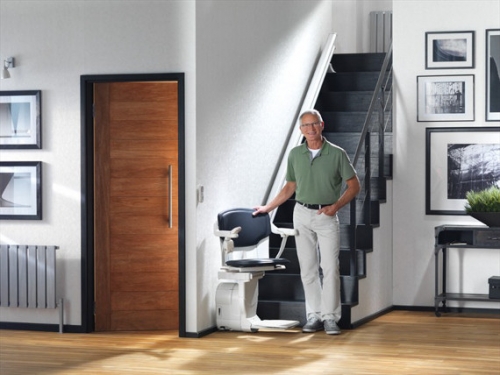

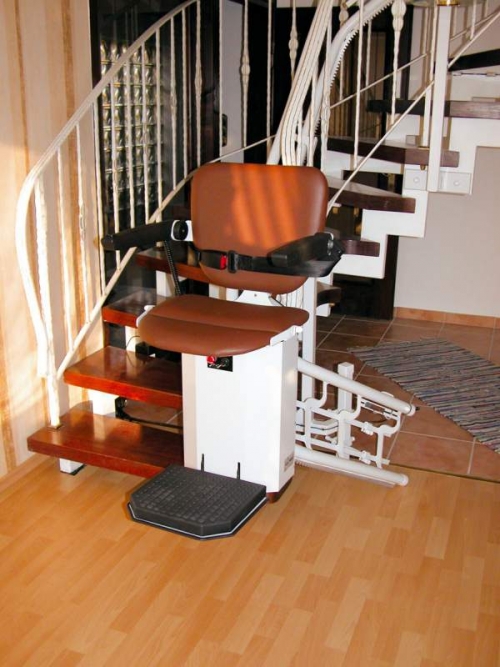

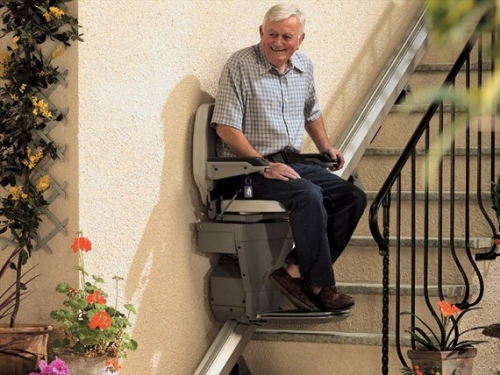

Подъемные устройства второй группы, конструкция которых предполагает перемещение людей в комфортных креслах, являющихся составным элементом устройства, на данный момент не получила должного признания на территории России. Они представляют собой конструкции, оснащенные системой безопасности и напоминающие комфортные кресла, которые без проблем осуществляют свое перемещение вдоль лестницы любой конфигурации. Наибольшее, по сравнению с остальными конструкциями, удобство использования обуславливает их эксплуатацию преимущественно тяжелобольными и пожилыми людьми.

На российском рынке лидирующим производителем подобных конструкций является европейская компания Stannah, выпускающая различные модификации лестничных лифтов:

• Starla – модификация кресельных подъемников, оснащенных широким мягкими сиденьями с поддерживающей ортопедической спинкой, которая обеспечивает максимальный комфорт и удобство передвижения;
• Sofia – благодаря тому, что данная модификация подъемников оснащена сиденьем с высокой спинкой, тело человека, сидящего в них, надежно зафиксировано;
• Solus – подъемники, оснащенные комфортным сиденьем со стандартными параметрами.

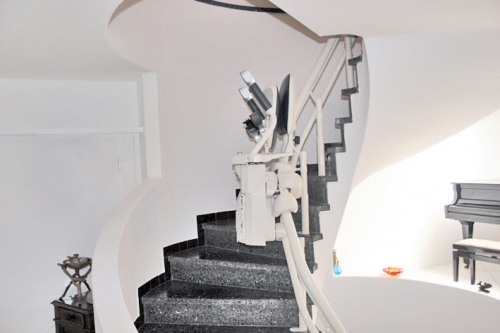

Важно! Продукция компании Stannah интересна тем, что может устанавливаться на готовые лестничные конструкции, характеризующиеся как прямой, так и изогнутой конфигурацией. Помимо ручного управления, устройства дополнены опциями полной автоматизации передвижении и дистанционного управления.

Преимуществом кресельных лестничных подъемников является их оснащенность датчиками безопасности, такими как «нагрузка на сидение», обеспечивающим остановку в случае неудачной посадки «пассажира», «края», обеспечивающим остановку лифта при встрече с препятствиями, и другими. Наличие ремней безопасности предоставляет возможность передвижения лицам, лишенным возможности самостоятельного передвижения.

Эстетичный внешний вид также можно считать одним из достоинств продукции европейского производителя. Благодаря тому, что в процессе их оформления используются различные варианты текстильной обивки, они гармонично впишутся в любой интерьер. Дополнительной опцией в обивочной ткани для кресельных лифтов, эксплуатируемых в общественных и медицинских учреждениях – антибактериальная пропитка.

Еще одним известным производителем кресельных подъемников является компания VIMEC, выпускающая подъемники двух разновидностей:

• Capri – подъемники, предназначенные для передвижения по лестницам со сложной траекторией;
• Ischia – подъемники, предназначенные для подъема по лестницам с прямой траекторией.

Отличительной особенностью данного оборудования является комфорт и повышенная безопасность, одной из составляющих которой является остановка лифта при встрече с препятствием. После того, как человек осуществит подъем на нужный ему этаж, сиденье поворачивается на 80 градусов, обеспечивая удобство схождения. В связи с тем, что конструкция является складной, установив данный подъемник, вы сможете сэкономить свободное пространство.

Кресельные лестничные лифты видео
