Расчет числа теоретических ступеней контакта
Лекция №19
Расчет проводится для изотермического процесса. Процессы физической абсорбции, как правило, сопровождаются выделением теплоты, а следовательно, повышением t абсорбента и смеси. При значительном росте t возможно резкое снижение растворимости газа, поэтому для поддержания производительности в абсорбере приходится в ряде случаев прибегать к ее охлаждению путем размещения внутренних или внешних охлаждающих элементов.
Поэтому процесс абсорбции изотермический – несколько идеализированный процесс
Для изотермических процессов равновесие между фазами является только функцией их состава
.
Алгоритм расчета числа тарелок представлен на рис. 6.7.
1. Из уравнений материального баланса находим:
2.
– из уравнения равновесия.
3. Из уравнений материального баланса 1 ступени находим расход газа, уходящего с первой ступени:
и расход жидкости, поступающей на нее с предыдущей ступени:
4.
и т.д. – до тех пор, пока не станет yn ≤ yк.

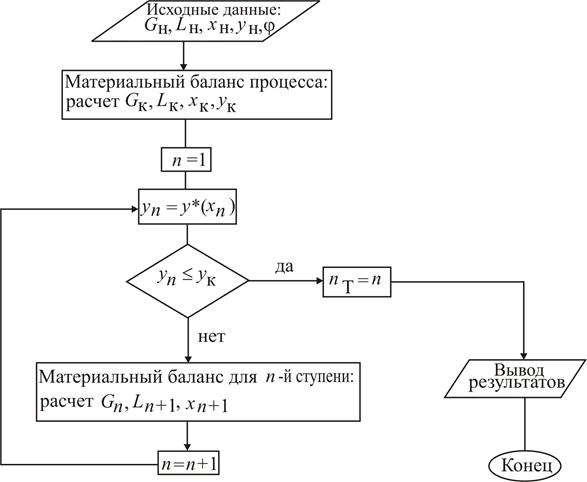

Рис. 6.7. Алгоритм расчета теоретических ступеней контакта
6.5. Расчет движущей силы массопередачи и числа единиц переноса
Движущей силой массопередачи является отклонение от равновесного состояния рабочей концентрации.
Первоначально рассчитываются движущие силы массопередачи внизу абсорбера (рис. 6.8)
и вверху абсорбера:
где
,
— равновесные концентрации компонента в газовой фазе, кгА/кгВ;
— концентрация распределяемого компонента на входе и выходе потока жидкости в аппарате, кгА/кгВ; Рн, Рк – парциальные давления компонента в газе на входе и выходе из аппарата;
– парциальные давления компонента в газе, равновесным с жидкостью на входе и выходе из абсорбера;
– равновесная концентрация компонента в жидкости.

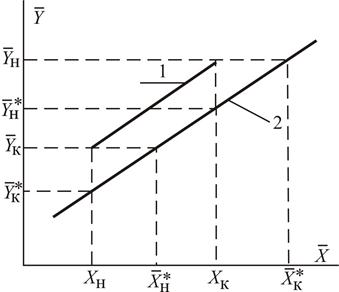

Рис. 6.8. Графическое изображение движущих сил массопередачи
на Y — X диаграмме: 1 — равновесная линия, 2 — рабочая линия
Средняя движущая сила массопередачи
равна:
(6.20)
Если
, то с достаточной точностью среднюю движущую силу можно найти как среднеарифметическую:
(6.21)
Более точным способом является определение движущей силы через число единиц переноса массы. Число единиц переноса noг определяется по формуле
(6.22)
6.6. Расчет скорости газа и диаметра абсорбера
Фиктивная скорость газа (на полное сечение колонны без учета наличия насадки) в точке захлебывания (Wз) находится из решения следующего уравнения [17]:
, (6.23)
где av — удельная поверхность насадки, м 2 /м 3 ; g — ускорение свободного падения, м/с 2 ; Vсв — свободный объем насадки, м 3 /м 3 ; mж — динамический коэффициент вязкости жидкости, мПа×с; rг, rж — плотность газа и жидкости, соответственно, кг/м 3 . Значения коэффициентов A1 и B1 в зависимости от типа насадки представлены в табл. 6.2.
Таблица 6.2. Значения коэффициентов A1 и B1 в зависимости
от типа насадки
| Тип насадки | А1 | В1 |
| Кольца Рашига внавал | –0,073 | 1,75 |
| Кольца Палля внавал | – 0,49 | 1,04 |
| Седла размером 25 мм | – 0,33 | 1,04 |
| Седла размером 50 мм | –0,58 | 1,04 |
Рабочая (фиктивная) скорость газа W для абсорберов, работающих в пленочном режиме, меньше значения Wз на величину b
, (6.24)
где b = 0,75 для абсорберов, работающих с повышенным давлением, и b = 0,4 в случае пенящихся жидкостей.
После выбора рабочей скорости газа, диаметр колонны Dк (абсорбера) определяется из уравнения расхода
. (6.25)
По расчетному диаметру Dк подбирается близкий стандартный диаметр колонны Dгости уточняется рабочая скорость газа:
,
.
Определение плотности орошения. Для обычных насадочных колонн после определения диаметра абсорбера необходимо рассчитать действительную плотность орошения U, которая должна быть не меньше Uопт:
, (6.26)
где b – коэффициент (при абсорбции аммиака водой b = 4,38∙10 -5 м 3 /(м 2 ∙с); при абсорбции паров органических жидкостей b = 2,58∙10 -5 м 3 /(м 2 ∙с); при ректификации b = 1,8∙10 -5 м 3 /(м 2 ∙с)).
Если плотность орошения U меньше Uопт, то насадка будет недостаточно смочена; в связи с этим в процессе массопередачи будет участвовать не вся возможная поверхность. Это учитывается коэффициентом смачиваемости Ψ, который определяется при
по рис. 6.9.
Для увеличения плотности орошения U следует применять насадку с меньшей удельной поверхностью, чтобы снизить Uопт.
Максимальное смачивание насадки (Ψ = 1) достигается при
. Кроме того, для равномерного смачивания насадки необходимо обеспечить следующее соотношение диаметра колонн Dк и диаметр насадки dн:
.
Рис. 6.9. Коэффициент смачиваемости Ψ при различном отношении
: 1 – на насадке из колец навалом; 2 – на деревянной
Существенным моментом расчета абсорбера является выбор числа точек орошения n, приходящихся на 1 м 2 сечения колонны. Число точек орошения следует определять, исходя из данных растекания струи жидкости в насадке и по допустимой высоте слоя насадки, в котором растекающиеся струи будут сближаться. Этот слой будет как бы частью распределителя орошения и может быть назван слоем разравнивания. Для этого необходимо первоначально определить коэффициент растекания жидкости
, см, по формуле [11]
, (6.27)
где dнас— диаметр насадки, см.
Рассчитав по выражению (6.27) и задавшись высотой слоя разравнивания h, число точек орошения определяем по графической зависимости, показанной на рис. 6.10 [11].

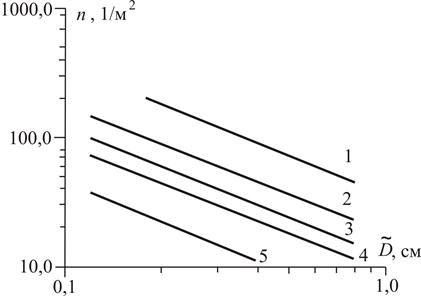

Рис. 6.10. Зависимость необходимого числа точек орошения (на 1 м 2
сечения колонны) от коэффициента растекания
при разной высоте разравнивающего слоя насадки h: 1 – 0,25 м; 2 – 0,5 м; 3 – 0,75 м;
4 – 1,00 м; 5 – 1,5 м
После определения n выбирается стандартный ороситель жидкости [21].
Тарельчатые колонны. При противотоке газа и жидкости в зависимости от скорости потоков на тарелке устанавливаются режимы неравномерной работы, равномерной работы, газовых струй и брызг.
Режим неравномерной работы наблюдается при малых скоростях газа в свободном сечении колонны w
