Как выбрать и испол­ьзовать лестницу-палк­у

Ручные и автоматические пожарные лестницы – конструкции особенные. Применяют их в экстремальных ситуациях, а поэтому их характеристики чрезвычайно важны. Ведь поломка в данном случае может обернуться гибелью людей.

Пожарная лестница-палка – один из вариантов таких конструкций, прошедший все обязательные испытания.

Назначение лестницы-палки

Основное назначение изделия – подъем в оконные или балконные проемы первого этажа с целью спасения людей и материальных ценностей. В отличие от штурмовой лестницы, например, этот вариант подходит для выноса пострадавших – ее можно применять в качестве носилок. Также она применяется при работе внутри горящих или задымленных помещений, и очень активно используется во время тренировочных занятий и испытаниях на полигоне. На фото – образец изделия.

Назначение лестницы-палки определяет ее устройство. Ее составляют 2 тетивы и 8 ступеней. Проступи удерживаются шарнирами – металлическими втулками специальной конструкции. Ось шарнира проходит сквозь втулку и тетиву.

В разложенном виде лестница-палка выступает привычным лестничным устройством длиной чуть более 3 м. В сложенном ступени укладываются в пазы, сделанные на внутренней стороне опоры. Чтобы тетивы не скалывались, их усиливают стальными накладками. В сложенном виде конструкция, оправдывая ее название «палка», представляет собой что-то типа трости с закругленными окованными концами. В этом случае ее назначение меняется: приспособление используют как таран, чтобы открыть заклинившие створки, отбивают куски штукатурки или горящие предметы.

Характеристика лестни­цы-палки

ТТХ пожарных конструкций утверждаются после того, как изделие многократно испытывается. В отличие от обычных видов сооружений они предназначены для куда более высоких нагрузок. Вес, длина, дистанция между поступями, материал – все имеет значение.

Все значимые характеристики изделия представлены в следующей таблице.

Длина лестницы-палки, мм
в сложенном состоянии	3400
длина в разложенном состоянии	3116
Сечение в составленном виде, мм	105*68
Дистанция между тетивами, мм	250
Дистанция между ступенями, мм	340
Вес, кг	10,5

В сложенном состоянии, конструкция очень компактна, ее легко перевозить. В разложенном виде позволяет с легкостью добраться до оконного проема. Масса небольшая, что позволяет управиться с приспособлением любому члену пожарной команды. Испытать ТТХ, можно на первом же тренировочном занятии.

Пожарная лестница может изготавливаться из двух видов материала:

• дерево – на сегодня встречается редко, так как быстрее изнашивается и нуждается в более частом обслуживании;

• алюминий – материал отличается лучшими характеристиками: малым весом, устойчивостью к коррозии. Он не боится ни влаги, ни высокой температуры, не склонен к износу, что гарантирует длительный срок эксплуатации и достаточно прочен, чтобы выдерживать положенную нагрузку.

Порядок испытаний

Чем сложнее конструкция, используемая в работе, тем больше ее испытывают и тем сложнее порядок испытаний. Лестница-палка достаточно проста, однако и она нуждается в периодической проверке. Более того, испытания лестницы-палки проводятся перед каждым тренировочным занятием, а не только практическим.

Порядок проверки следующий:

• изделие осматривается на предмет возможных повреждений – сколы на ступенях, трещины в тетиве недопустимы;

• изделие испытывается на прочность. При этом конструкцию раскладывают, устанавливают под углом в 75 градусов к вертикальной опоре и на середину проступи посреди лестницы укладывают груз. Деревянная выдерживает 120 кгс, алюминиевая – не менее 200 кгс. Груз удерживается не менее 130 с;
• затем изделие складывают. Лестница-палка должна складываться без затруднений, ступени должны плотно входить в пазы;
• результат проверки заносят в журнал.

Источник

Пожарная лестница-палка: первое знакомство

Что это за изделие — лестница-палка? В статье мы выясним, для чего оно предназначено, как устроено и каким нормам должно соответствовать. Кроме того, нами будут затронуты методы испытаний пожарных лестниц этого типа и несколько альтернативных решений, использующихся пожарными.

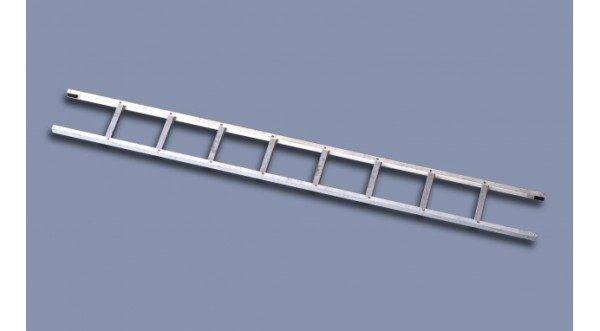

Переносные пожарные лестницы.

Что это такое

Собственно, перед нами обыкновенная раскладная приставная лестница. Материал — как правило, легкий и достаточно прочный алюминий. Как правило — поскольку в требованиях к порядку испытаний упоминаются деревянные конструкции; возможно, они еще сохранились в некоторых пожарных частях.

Однако: учитывая ограниченный срок службы древесины и ежегодные испытания на прочность, это представляется довольно маловероятным.

Почему складная лестница носит столь странное название? Потому, что складывается она не вполне обычным способом: тетивы лестничной конструкции сводятся вместе; при этом ступени, закрепленные подвижно, укладываются в их пазы. Длина конструкции в сложенном виде увеличивается, зато она становится очень компактной по остальным габаритным размерам.

В результате получается изделие двойного назначения:

1. В разложенном состоянии перед нами обычная лестница, пригодная для эвакуации людей через оконные проемы первого и (иногда) второго этажа или для доступа пожарных к очагу возгорания в обход блокированных огнем путей.
2. Сложенная лестница может использоваться для пробивания препятствующих проходу деревянных перегородок и дверных филенок.

Деревянные перегородки при пожаре часто мешают эвакуации и разрушаются любым способом. Длинная лестница в сложенном виде здесь будет как нельзя кстати.

Характеристики

Давайте выясним, каковы размеры и другие характеристики интересующего нас изделия.

Образцом нам послужит изделие Харцызского машиностроительного завода под немудреным названием ЛП.

• Длина в рабочем состоянии — 3100 мм с допустимым отклонением в большую или меньшую сторону, равным 20 миллиметрам.
• Длина в сложенном состоянии несколько больше — 3380 миллиметров. Допуски, разумеется, те же.
• Ширина в разложенном состоянии — 300 миллиметров при допустимом отклонении 5 мм.
• Высота (проще говоря, толщина тетив) — 50 миллиметров при допуске 1 мм.
• Расстояние между ступенями лестничной конструкции — 340 миллиметров (плюс-минус 5 мм).
• Допустимая статическая нагрузка на одну ступень — не более 200 кгс; при этом одновременно на лестнице может находиться лишь один человек.
• Масса не должна превышать 9,7 кг. Лестница рассчитана на переноску и использование одним работником пожарной службы.
• Усилие, необходимое для приведения сложенной лестницы в рабочее положение, не должно превышать 80 ньютонов (около 8 кгс).

Ряд характеристик может меняться в зависимости от производителя. В продаже несложно найти изделия с восемью и с девятью ступенями; изделие немецкого производства HS-1 имеет длину 3050 мм при ширине 310 мм; возможны и другие несущественные отклонения.

Одна из разновидностей, отличающаяся размерами.

Стоимость

Она зависит скорее от производителя, чем от характеристик изделия. Пресловутая HS-1 продается в России за 280 евро; в то же время цена лестницы российского производства ЛПМК — всего 2655 рублей.

Документация

Давайте изучим техпаспорт на уже знакомое нам изделие Харцызского завода.

В нем содержатся:

• Описание назначения изделия.
• Комплектность.
• Технические характеристики, уже изученные нами в одном из предыдущих разделов статьи.
• Инструкция по использованию и описание принципа работы.
• Информация о приемке и гарантии, предоставляемой производителем.
• Сведения о том, как изделие упаковывается, хранится и транспортируется.
• Перечень мер безопасности при пользовании лестницей.
• Порядок технического обслуживания.

Уделим внимание основным моментам.

Назначение

Упоминается лишь использование внутри помещений и вне — для подъема через оконные проемы. О применении лестницы в качестве тарана — ни слова. Таким образом, производитель полностью снимает с себя ответственность за возможные повреждения при нецелевом использовании лестницы.

Комплектация

В перечне целых два пункта:

1. Собственно лестница.

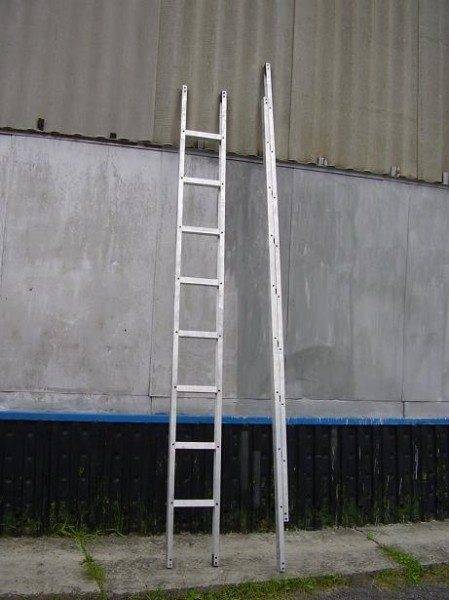

На фото — лестницы ЛП в компактном и развернутом виде.

1. Паспорт. Он же — руководство по эксплуатации и описание.

Принцип работы и руководство по использованию

Честно говоря, в этом разделе не изложено никакой информации, которая не была бы очевидной.

• Лестница состоит из восьми ступеней и двух тетив, которые соединяются с ними шарнирами. Конструкция тетив позволяет ступеням полностью убираться в их пазы в сложенном состоянии.
• Изделие складывается и раскладывается вручную одним человеком. Чтобы привести его в рабочее положение, достаточно установить тетивы вертикально и раздвинуть в стороны. Сдвинув их с взаимным продольным смещением, мы сложим лестницу.

Приемка и гарантия

Здесь присутствуют подписи и печати отдела технического контроля о признании лестницы пригодной к использованию. Срок гарантии при соблюдении всех норм эксплуатации, хранения и транспортировки — 12 месяцев.

Будем реалистами: учитывая специфику условий реального пожара, прошедшее предэксплуатационные испытания изделие в дальнейшем можно смело считать негарантийным.
Когда речь идет о спасении людей, едва ли кто-то станет уделять внимание нормам эксплуатации.

Упаковка, транспортировка и хранение

• Для транспортировки используются решетчатые ящики из дерева; однако по согласованию с заказчиком партия лестниц может быть выслана и без них.
• Условия хранения и перемещения должны предохранять лестницы от механических повреждений и других неблагоприятных воздействий.

В частности, хранить алюминиевые конструкции под открытым небом не стоит.

• После годичного хранения необходима проверка лестниц. Порядок проверки и, при необходимости, испытаний — такой же, как при сдаче в эксплуатацию.

Безопасность

Меры безопасности вполне предсказуемы и стандартны.

• Перед тем, как приступить к работе с изделием, пожарные должны пройти инструктаж и проверку знаний.
• Снимая лестницу с пожарной машины, не стоит бить ее о землю. Алюминий — не самый прочный из металлов.
• Изделие должно использоваться только по назначению. Проще говоря — выбивать сложенной лестницей перегородки и двери производитель не разрешает. Впрочем, как уже сказано, едва ли этому пункту при пожаре уделяется серьезное внимание.
• Раскладывая и складывая лестницу-палку, нужно держать ее за тетивы. Иначе легко травмировать руки, зажатые между тетивой и ступенькой.
• Подниматься и спускаться нужно осторожно, внимательно и не торопясь. С учетом целевого назначения изделия этот пункт вызывает некоторую иронию.
• Не стоит опирать разложенную лестницу на поверхности и объекты, на которых присутствует электрическое напряжение, цеплять ей провода и совершать прочие преступления против правил электрической безопасности. Все-таки алюминий — проводник.

Проверки, испытания и техобслуживание

Хотя этот пункт присутствует в документации на изучаемое нами изделие, мы вынесем его в отдельный раздел статьи. Источником информации нам послужит не только техпаспорт, но и правила пожарной безопасности.

Итак, как часто нужно проверять и испытывать пожарные лестницы-палки? Можно ли выполнить эту работу своими руками или для нее необходимо какое-либо специальное оборудование?

Давайте обобщим всю доступную нам информацию.

• Периодичность испытаний — раз в год, при приемке в эксплуатацию и после любого ремонта (исключая покраску). Если лестница не пошла испытания, ее использование запрещено.

Биография новой лестницы начинается не с перемещения на склад, а с испытаний.

• При осмотре проверяется внешний вид и состояние тетив и ступеней. Вмятин, трещин и выбоин присутствовать не должно.
• Во время проверки лестница должна раскладываться и складываться без больших усилий. Точное измерение необходимого усилия выполняется во время испытаний.
• Проверка технического состояния проводится во время приемки на хранение после каждого использования. Перед перемещением на склад лестница не только проходит визуальный осмотр, но и очищается от грязи, сажи и влаги. При необходимости шарниры смазываются.
• Чтобы измерить необходимое для раскладки лестницы усилие, достаточно зажать одну из тетив в тиски и приложить ко второй тетиве постоянное усилие при посредстве динамометра.
• Наконец, главная характеристика пожарной лестницы-палки — ее несущая способность — испытывается следующим образом:

• • Изделие раскладывается в рабочее состояние и ставится к стене таким образом, чтобы угол между тетивами и горизонтом составлял 75 градусов.
  • Затем к средней ступени подвешивается груз фиксированной массы либо прикладывается соответствующее усилие лебедки (с контролем по динамометру) или специального стенда. Продолжительность воздействия испытательной нагрузки — 2 минуты.
  • После испытаний лестница проходит повторный визуальный осмотр. Деформаций и других повреждений проявиться не должно; кроме того, при трансформации в рабочее и компактное положение подвижные соединения не должны заедать.

• Испытательная нагрузка для металлических лестниц-палок составляет 200 кгс (2 кН), для деревянных — 120 кгс (1,2 кН).

Альтернативы

Какие еще типы переносных лестниц могут применяться при тушении пожаров?

Штурмовая

Этот вид лестниц, в отличие от предыдущего, не трансформируется. Алюминиевая лестница представляет собой прочную конструкцию из коробчатых тетив и развальцованных в них ступеней. Для фиксации верхнего края в оконном проеме или на краю крыши служит стальной зубчатый крюк.

В качестве образца рассмотрим еще одно изделие Харцызского машзавода — штурмовую лестницу ЛШ.

• Длина изделия равна 4110 мм.
• Ширина — 300 мм.
• Вылет крюка за поверхность тетив — 650 мм.
• Расстояние между осями ступеней — 340 мм.
• Масса — не больше 11 кг.

Любопытно: испытания лестницы проводятся двумя способами.
Она подвешивается на крюк вплотную к стене и испытывается нагрузкой в 200 кгс; затем проводятся испытания нагрузкой 160 кгс с фиксацией концевым зубом крюка.
В обоих случаях усилие прикладывается ко второй снизу ступени.

Выдвижная

Выдвижная пожарная лестница состоит из трех соединенных телескопически колен. Для приведения в рабочее состояние служит система канатов и блоков.

В отличие от предыдущих двух типов пожарных лестниц, эта рассчитана на перемещение и использование двумя людьми: масса ВПЛ (выдвижной пожарной лестницы) может достигать 48 килограммов, а усилие на канате — 50 кгс.

При испытаниях нагружается каждая ступень ВПЛ; нагрузка составляет внушительные 200 кгс, которые прикладываются перпендикулярно к находящейся в горизонтальном положении лестнице. Кроме того, она испытывается одновременным приложением 100 кгс к средней ступени каждого колена в положении под углом 75 градусов к горизонту и нагрузкой в 200 кгс, приложенной к середине среднего колена.

Продолжительность приложения нагрузки — все те же 120 секунд.

Выдвижная пожарная лестница.

Вывод

Предназначенные для использования в экстремальных ситуациях, пожарные лестницы отличаются исключительной надежностью. Жесткие требования к испытаниям делают их использование вполне безопасным — насколько вообще может быть безопасной работа на пожаре.

Как обычно, в представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Успехов в работе!
