Крепление люка чердачной лестницы

Люк на чердак с лестницей: принцип действия и монтаж

Создавая проекты домов, для конструктора основной задачей является правильная организация свободного пространства и экономия площадей. Именно поэтому многие их решения связаны с различными техническими устройствами, чтобы спрятать громоздкий элемент или украсить его, превратив в экстравагантный предмет интерьера.

Ярким примером такого творчества является чердачная лестница с люком.

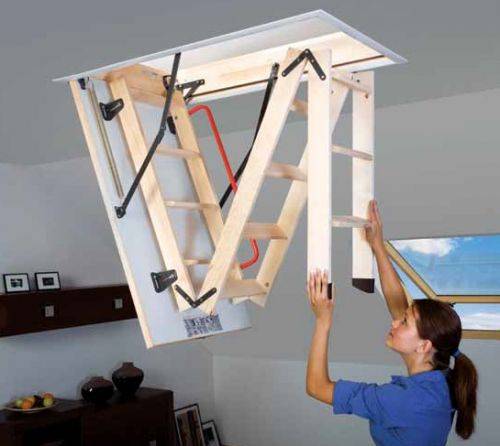

Любительское фото раскладной лестницы с люком, на котором можно детально рассмотреть принцип ее действия и фурнитуру

Разновидности и технические характеристики

Прежде всего, необходимо отметить, что чердак в повседневной жизни используется довольно редко. Поэтому применять стационарные конструкции для доступа к нему будет расточительным со стороны экономии пространства. Именно поэтому современный чердачный люк с лестницей представляет собой устройство, которое не только позволяет забраться наверх, но и при необходимости складывается.

Необходимость внутреннего монтажа

Еще совсем недавно для того, чтобы попасть на чердак приходилось выходить на улицу и с помощью приставной деревянной или металлической лестницы подниматься наверх к небольшой дверце.

Однако существует масса причин для организации доступа к этому помещению изнутри дома.

• Прежде всего, это очень удобно, поскольку не нужно выходить во двор, особенно во время дождя или в мороз. При этом лестница-люк на чердак является довольно герметичной, чтобы не нарушать микроклимат помещений, которые он соединяет.
• Создавая доступ изнутри дома, можно значительно упростить процесс переноса различных предметов и при этом получить не заброшенное пространство, а вполне приличную комнату для хранения различной утвари.
• Обычно противники такого обустройства мотивировали свое решение тем, что для организации правильного доступа потребуется масса места, но современные чердачные лестницы Велюкс решили эту задачу, путем применения складных устройств, которые при этом самостоятельно убираются на чердак.

Совет!
Правильно организованный доступ на чердак изнутри помещения решит массу различных проблем в доме и при этом не отнимет ни одного лишнего сантиметра.

Принцип действия

Прежде всего, следует помнить, что люки на чердак с лестницей имеют массу различных конструкций и видов.

Однако все они созданы по одному принципу, который предполагает использование специальных устройств и фурнитуры.

• Закрытый люк представляет собой небольшую дверцу в потолке, которая обычно располагается рядом со стеной. При этом из него обычно свисает веревка, которая приводит в действие механизм открывания.
• Если необходимо попасть на чердак, то достаточно потянуть за шнур и запустится механизм, который откроет люк и приведет в движение чердачную лестницу.

Наглядное пособие по эксплуатации

• Способ раскладывания всей конструкции зависит только от модели устройства или личных предпочтений изготовителя.
• Обычно чердачные люки с выдвижной лестницей выглядят довольно хлипкими, но на самом деле их изготавливают из прочных материалов, способных выдерживать большой вес.
• После того, как конструкцию использовали по назначению, ее следует сложить. Для этого обычно достаточно просто поднять нижний край устройства и пружинный механизм выполнит всю остальную работу. При этом люк для чердака с лестницей закроется достаточно плотно, чтобы не пропускать воздух.

Совет!
Выбирать конкретный вид данного устройства необходимо из собственных предпочтений, ориентируясь на вес, удобство и практичность.
Это значительно облегчит последующую эксплуатацию.

Монтаж

Подобные устройства довольно просты и не требую для своей установки специальных знаний.

Однако при их монтаже необходимо четко выполнять все указания, которые дает инструкция по их эксплуатации:

• Прежде всего, следует знать, что производить такую установку лучше всего в процессе строительства, но при необходимости это возможно сделать даже в старом доме.
• Сначала нужно проделать отверстие в потолке и укрепить его. Для этого по его краям устанавливают опорные балки, которые связывают с элементами опоры крыши или потолка. Стоит отметить, что размеры люка чердачных лестниц подбираются таким образом, чтобы поместив изделие в отверстие, между ним и краем прорези было небольшое пространство, в которое можно вложить утеплитель.

Установка изделия в готовый проем

• Далее нужно выровнять всю конструкции используя водяной уровень. Даже небольшой перекос может значительно отразиться на дальнейшей эксплуатации.
• После этого следует произвести фиксацию. При этом необходимо помнить, что различные чердачные люки с лестницей имеют собственные способы крепления, связанные с их конструкцией. Однако все они основаны на том, чтобы распределить нагрузку равномерно по опорным балкам, находящимся по краям.
• Дальнейший монтаж заключается в последовательных действиях, описанных в конкретной инструкции к выбранному изделию. Фактически он напоминает сборку большого конструктора.

Фиксация лестницы при помощи специальных планок

• На финальном этапе установки своими руками следует заняться теплоизоляцией. Для этих целей можно использовать обычную монтажную пену, которую наносят в область между балками и конструкцией люка. Однако сначала рекомендуется установить распорки в проем, чтобы при расширении утеплителя не деформировать изделие.

Совет!
Строгое соблюдение инструкции является залогом успешного монтажа.

Сделай сам

Создать подобное устройство довольно просто. Дело в том, что основным элементом такой лестницы является специальная фурнитура, цена на которую не очень высока, а приобрести ее можно в любом специализированном магазине. В качестве несущей конструкции можно использовать дерево или алюминий.

Самостоятельное изготовление лестницы с использованием магазинных фитингов

Главным достоинством самостоятельного изготовления является не только его цена, но и возможность создать устройство с индивидуальными параметрами, идеально подходящими к конкретным условиям. При этом можно использовать уже готовые чертежи и разработки заводских моделей.

Совет!
Перед тем, как идти в магазин за комплектующими, необходимо сначала создать чертеж, который поможет подобрать нужные детали определенных размеров.
Это поможет избежать проблем при последующем монтаже.

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании информации предложенной выше можно сделать вывод о том, что складные лестницы с люком могут значительно облегчить доступ к чердаку и при этом сэкономить массу пространства. При этом такие изделия можно не только приобрести в магазине, но и создать самостоятельно.

Источник

Как установить люк на чердак с лестницей своими руками: размеры и расстояние от стены- Обзор +Видео

Чердак – это отличное место для размещения различных старых вещей, одежды и прочих принадлежностей. Хотя, для его использования, нужно специальное обустройство люка, которое поможет без особого труда попасть на него. О разных типах люков для чердака и об их особенностях более подробно напишем ниже.

Выбор места люка на чердак и подготовка к работе

Назначение чердака – это обычно кладовое помещение. В нем хранят разные вещи, которые периодически или сезонно используют.

И чтобы быстро достать их, нужно иметь постоянный доступ к чердаку.

Для данных целей рекомендуется устройство люка, который позволит доставать из чердака, любую нужную вещь.

Есть два способа входа в чердачное помещение. При первом способе проделывается на фронтонной части, специальное входное отверстие, на котором монтируется чердачная дверь. Такой способ достаточно хорош и в потолке не обязательно делать отверстие и нарушать его общую целостность. При использовании двери, необходимо будет устанавливать специальную лестницу, а это требует определенных материальных затрат и сэкономить вряд ли получится. Второй способ, более легкий и заключается он в обустройстве люка на чердак, который будет располагаться на потолке.

Люк с лестницей

Помимо этого, дизайн люка, должен хорошо гармонировать с общим стилем дома.

Если планируется монтаж стационарной лестницы, то она также не должна создавать препятствие в свободном перемещении по комнате.

Если на потолке располагаются балки перекрытия, то нужно учесть, чтобы люк не располагался именно на них, так как прочность потолочного перекрытия может существенно снизиться.

Люк на чердак своими руками должен иметь следующие особенности:

• привлекательность;
• простота монтажа;
• надежность, прочность и безопасность;

Особенности и разновидности чердачных люков

Люк на чердак в зависимости от своего расположения и конструктивных особенностей бывает:

• горизонтального типа;
• вертикального типа;
• углового типа.

При первом варианте монтаж люка идет на поверхности потолка. Данные люки отличаются высоким удобством при эксплуатации и легкостью выполнения.

Второй тип люков называют еще лазом. Угловой тип люка устанавливается на мансардном помещении, при условии наличия покатого типа кровли.

Люк на чердак утепленный

Для сооружения утепленного люка необходимо применять следующую инструкцию:

1. Перед началом монтажа, необходимо сделать чертеж люка на чердак, в котором будет указана его форма, размер и особые конструктивные особенности.
2. Для сооружения каркаса люка необходимо подготовить доски, толщина которых будет ровна 2 см. Из них соорудите прямоугольную конструкцию.
3. Все углы должны быть ровными. Обычно, размер стандартного люка равен — 600х1200 мм. Размер люка также зависит от конституции людей, которые будут им пользоваться и соответственно от размера вещей, которые будут храниться на чердаке.
4. Дальнейший этап – это вырезание проема на потолке, при этом проем должен быть на 5 см больше, чем исходные размеры люка на чердак. Основная задача данного припуска – это обшивка проема при помощи специальной рамки.
5. При работе в деревянных домах, для производства люка подойдет такое же дерево, которое вырезается с потолка. Либо приобретите подходящую древесину в магазине.
6. При выборе древесины, лучше выбрать лиственницу, так как этот сорт дерева хорошо ведет себя при использовании и обладает высокими прочностными свойствами.
7. Сторона крепления петель на люке, будет зависеть от индивидуальных желаний хозяев.
8. Для придания дополнительной прочности крыши, нужно позаботиться об установке специальной диагональной распорки, ее фиксируют при помощи саморезов или стальных уголков.
9. Для обеспечения теплоизоляции дереянного люка, используйте утеплитель. Наиболее часто, применяют такой строительный материал, как и при утеплении чердачного помещения, например, минеральная вата.
10. Необходимо также учесть, что на дне крышки нужно установить пароизоляцию, так как данные виды утеплителей восприимчивы к сырости и влажной среде и может появится плесень.
11. Далее устанавливается фурнитура, т.е. различные защелки и доводчики. Установка уплотнителя по периметру люка позволяет предотвращать попадание холодного потока воздуха из чердака в комнату.
12. Рама с внутренней стороны обшивается с помощью наличника, для более красивого внешнего вида люка.
13. Заключительным этапом идет установка лестницы, которая помогает подниматься и спускаться с чердачного помещения.

Монтаж и установка люка на чердак

Монтаж и установка люка на чердак, купленного в строительном магазине немного проще, чем самодельный люк. Хотя, в данном вопросе существуют свои нюансы, которых обязательно следует придерживаться.

Стоимость магазинного люка напрямую будет зависеть от материала, из которого он выполнен. Цена на металлический люк на чердак, выше, чем деревянный.

Перед тем, как купить люк лестницу на чердак, необходимо предварительно провести замеры высоты потолка в комнате, и места установки лестницы.

Плюсами покупных магазинных сдвижных лестниц для люков считают:

• Легкость в использовании и компактность;
• Многофункциональность;
• Простота монтажа и установки;
• Красивый и привлекательный внешний вид.

Для раскладывания лестницы на чердак вам не потребуется прикладывать больших усилий. Благодаря этому, покупные модели выдвижных люков распространены гораздо больше, чем самодельные.

Для того, чтобы собрать люк и лестницу потребуется два человека. Один будет находиться на чердаке, и поднимать готовую конструкцию наверх.

Перед тем, как зафиксировать раму, на нижней части необходимо установить две доски, именно на них в будущем будет производиться укладка люка.

Далее вся конструкция монтируется на них и выравнивается специальными клиньями. Для качественного контроля ровности угловых соединений используйте строительный уровень.

За счет этого, вам удастся избежать различных деформаций люка в процессе его монтажа и установки. После фиксации лестницы на раме, люк крепится на нее шурупами.

При возникновении незначительного зазора, для его заполнения применяют монтажную пену.

Далее снимают доски, которые страхуют люк от перекоса, но следует учитывать, что пока монтажная пена полностью не застынет, использовать люк будет невозможно.

Люк на чердак своими руками

Если вы планируете устройство люка для чердака на железобетонных перекрытиях, то рекомендуем обустраивать люк в местах стыка двух плит. Благодаря этому, вам удастся предотвратить снижения прочности всей конструкции.

Для производства стандартных или противопожарных люков на чердак необходимо проделать специальное отверстие, для бетонной плиты, при этом работы займут как минимум два часа. Для проделывания отверстия вам потребуется болгарка, со специальными насадками для металла, а также вам понадобится перфоратор, лом и кувалда.

Первым делом, необходимо сделать разметку, при этом размер отверстия на бетонной плите должен быть на пару сантиметров больше, чем размер люка.

Для получения строго вертикального торцевого участка люка, нужен будет перфоратор и сверло в нем, длина которого больше, чем толщина бетонной плиты.

Нужно следить, чтобы перфоратор находился строго вертикально по отношению к рабочей поверхности. В каждом из намеченных углов нужно просверлить по одному отверстию.

При помощи алмазного диска нужно прорезать одну из линий разметки. И необходимо строго следить, чтобы диск не соприкасался с арматурой, во избежание его порчи. После того, как прорези подготовлены, при помощи перфоратора найдите пустые участки бетонной плиты, просверлив их насквозь.

С помощью кувалды, разбейте плиту, в местах соприкосновения бетона с металлической арматурой, используйте лом.

Как только вы оббили весь бетон аккуратно срежьте всю металлическую арматуру, при помощи проведения нивелировки сгладьте все имеющиеся неровности, появившиеся на поверхности металла. Необходимо отметить, что от ровности и гладкости чердачного проема будет зависеть точность и качество установки люка.

При выполнении люка на чердак своими руками, с каждой стороны следует оставить по два сантиметра.

Для изготовления люка на чердак, следует сначала соорудить раму, которая крепится в проеме при помощи анкеров. Для обеспечения плавного закрывания или открывания люка, нужно приобрести специальные доводчики.

И поверхность крышки должна быть похожей с отделкой потолка. Идеальный вариант — использование пенополистирольных плит, которые будут сверху обшиваться листами ДСП.

Рекомендации изготовления люка на чердак

Готовый чердачный люк должен быть оснащен при помощи уплотнителей и лицевых планок. И отверстие под его монтаж, и установку должно быть сделано с максимальной точностью.

Для проведения данного типа работ лучше взобраться на чердак и начать именно с этой части. Нужно разметить пол в соотношении с внешними размерами готового кожуха, на который будет устанавливаться люк.

Используйте болгарку для снятия верхнего слоя перекрытия. При наличии слоя гидроизоляции и утеплителя на потолке, нужно аккуратно их снять. Для того чтобы увидеть периметр финишного расположения люка в комнате, нужно проделать несколько отверстий.

Далее, нужно взять люк и приложить его на поверхность пола на чердаке, сопоставив его размеры с проделанными отверстиями. Каркас люка необходимо располагать в проеме как можно герметичнее. При наличии щелей, для их заделывания применяйте монтажную пену. И работу с ней начинайте только после тщательного и качественного выравнивания места положения люка.

При наличии с двух сторон стропил, с третьей стороны нужно будет установить балку, на которую будет фиксироваться люк.

Работы по монтажу и установке люка требуют определенных навыков и знаний. Максимальная нагрузка на люк и лестницу равна 200 кг.

Монтаж и установка люка, требуют выполнения следующих действий:

• сборка каркаса и установка его в отверстие;
• крепление обода на поверхности стропил сверху, либо на балках;
• крепление обода с нижней части комнаты;
• крепление крышки на люке;
• соединение люка с лестницей;
• итоговая проверка всей системы.

Пожарные люки на чердак

Данные люки имеют очень простые конструктивные характеристики. В основном они состоят из стальной рамы, утеплителем для которой используется негорючий материал, и стальной дверцы, которая защелкивается автоматически после ее закрывания.

Для входа на чердак монтируют выдвижную лестницу. Перед установкой данного люка, ознакомьтесь с его особенностями:

1. Огнестойкость до одного часа.
2. Толщина стали, из которой он выполнен, минимум 1 см. Возможность покрыть люк таким же материалом, как и отделка комнаты, чтобы обеспечить полную его гармоничность в интерьере.
3. Наличие специального негорючего термостойкого активного уплотнителя, при расширении которого блокируется попадание дыма на чердак или в комнату.
4. Внутреннее наполнение – это минеральная вата либо другой огнестойкий строительный материал.
5. Наличие фурнитуры (доводчики, ручки, замки – все высокого качества).
6. При установке люка на перекрытия из дерева, нужно дополнительно приобретать строительные материалы, которые будут устанавливаться между отверстием для люка и самим люком.
7. После люк монтируется и устанавливается в соответствии с выше описанными рекомендациями. Помимо этого, если вы устанавливаете покупное устройство, то особенности его монтажа описаны в его технических документах.
