Конструктивные элементы деревянной лестницы

Элементы деревянной лестницы

Если вы собираетесь строить деревянную лестницу своими руками, вы должны хорошо разобраться в ее конструкции. Чтобы правильно изготовить все элементы лестницы из дерева, необходимо представлять в деталях весь процесс.

В данной статье мы с вами разберем все основные и обязательные элементы лестницы, а также дополнительные комплектующие, которые смогут украсить и дополнить готовую конструкцию.

Элементы деревянных лестниц

Из каких элементов и комплектующих будет состоять лестница, зависит от того, какого вида лестницу и на какой конструкции вы выберете.

Перед началом производства работ вы должны определиться, из какого дерева будет строиться лестница. Все комплектующие для деревянных лестниц из сосны будут более доступны, по сравнению с другими породами дерева.

На выбор вида лестницы и ее конструкции в первую очередь влияют:

  • площадь, выделенная под лестницу;
  • габариты потолочного проема;
  • высота потолка и толщина перекрытия;
  • ваши предпочтения.

Исходя из этих данных, будут определяться и все составные элементы будущей лестницы. Рассмотрим их детально

Каркас

Одним из двух самых главных элементов лестницы является ее каркас (или несущие элементы).

Несущие элементы лестницы подразделяются на несколько видов:

  • На косоуре. Конфигурация лестницы выполнена таким образом, что ступени расположены на несущей конструкции, как на полочках.

  • На тетиве. Каркас аналогичен косоуру, за тем лишь исключением, что ступени располагаются между двух направляющих.

  • На больцах. В данной конструкции ступени крепятся с одной стороны к стене или к любому из вышепредставленных типов конструкций, а с другой стороны при помощи больцев к перилам.

  • Модульная. Каркас собирается из заранее подготовленных блоков. Используются стандартные блоки, из которых есть возможность собрать лестницу с любыми параметрами.

Существует еще одна конструкция, но она может быть выполнена только в сочетании с металлическим каркасом, это консольная лестница.

Ступени

Вторым главным элементом любой лестницы, без которого невозможно ее изготовить, является ступени.

Ступени в зависимости от конструкции подразделяются:

  • Открытые. Без подступенка, используется только проступь.

  • Закрытые. Выполнены в сочетании подступенка и проступи.

Элементы ступеней для лестницы из дерева различаются по форме в зависимости от конструкции, на которой используются, и могут быть:

  • прямые;
  • трапециевидные;
  • забежные;
  • радиальные (полукруглые);
  • гусиный шаг.

Площадка

Не является обязательным элементом деревянной лестницы. Лестничные площадки используются в прямых лестницах как промежуточные при длинном марше, и в поворотных для перехода на другой марш. В обоих случаях их наличие может быть исключено.

В поворотных лестницах площадки могут быть заменены поворотными и забежными ступенями.

Ограждение

Ограждения также не являются обязательным компонентом. Требуется их использовать в первую очередь для безопасности, особенно если лестницей пользуются дети.

Ограждения могут устанавливаться как на лестницу, так и для ограждения потолочного проема на верхнем этаже.

Ограждения, в свою очередь, включают:

  • опорные стойки, на которых держится вся конструкция,
  • балясины,
  • поручень.

Ограждением лестничного проема также является балюстрада, которая состоит:

  • поручня,
  • балясин,
  • подбалясенника (нижняя часть ограждения, к которой крепятся балясины).

Дополнительные комплектующие

Дополнительными комплектующими для лестницы из дерева являются:

  • Крепежные элементы. Возможна сборка лестницы без применения специального крепежа, путем соединения элементов конструкции в паз с предварительной обработкой места соединение столярным клеем.
  • Декоративные заглушки. Применяются в том случае, если все же используется специальный крепеж, чтобы закрыть место крепежа.

Источник

Деревянные лестницы: конструктивные элементы. Отделочные работы, защита и монтаж

Сейчас практически все застройщики возводят даже частные дома в несколько уровней, как минимум в два, а то и три. А старые одноэтажные строения многие реконструируют, надстраивая еще один этаж. В том или ином случае вам придется столкнуться с устройством лестницы, которая необходима для перемещения на разные уровни вашего дома.Об этом мы с вами и поговорим в нашей статье, а так же о том, как делают прямые деревянные лестницы.

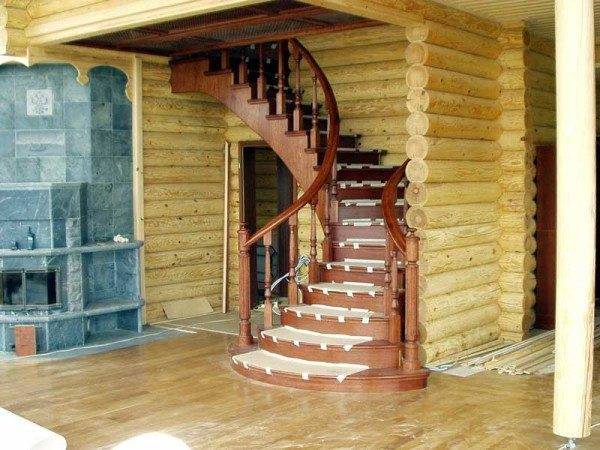

Разнообразие деревянных лестниц безгранично, вы вряд ли встретите одинаковые конструкции и двух соседей, да и в ближайших домах

Почему деревянная лестница

Многие застройщики задают этот вопрос, пытаясь найти наиболее оптимальный вариант для своих домов. Лучшим выбором для частного домостроенияпо-прежнему остаются деревянные классические лестницы.

Все-таки натуральный материал признан по многим аспектам лучшим строительный материал для всего жилища и в частности для лестниц.

Деревянные конструкции имеют несколько основных преимуществ:

  • Теплые. Вы не будете бояться за своих детей, которые могут прошлепать по ступеням босыми ножками, и даже, только что вынырнув из-под одеяла. Конструкция не будет столь значительно остывать в холодное время года, в сравнении с металлическими и железобетонными изделиями.
  • Созвучность практически с любым дизайнерским решением интерьера. Просмотрев образцы деревянных лестниц в салонах, каталогах фирм торгующих готовыми изделиями, вы, несомненно, подберете конструкцию идеально подходящую вашему дому. Ее легко комбинировать с другими материалами, к примеру, прекрасно вписываются в интерьер кованые поручни лестниц на деревянных перилах.

Разность оттенков двух материалов играет только на руку, контраст «холодного» и «теплого» всегда делает интерьер более насыщенным

  • Практичные. Их легко убирать, при необходимости несложно выполнить мелкий ремонт или замену отдельного фрагмента. Хотя, справедливости ради, стоит отметить, что мастерски выполненная и правильно обработанная деревянная лестница прослужит вам десятилетия без ремонта. А малейшие сколы, которые могут образоваться в процессе эксплуатации, легко замазываются специальными средствами.
  • Доступны для возведения даже людьми, не имеющими никакого отношения к строительной сфере. Конечно же, браться за возведение своими руками сложной конструкции новичку не стоит, начните с лестницы более простой: с прямыми маршами.

Совет!
Также начинающий строитель может справиться с монтажом готовой, покупной конструкции.
Их всегда сопровождает подробная инструкция по сборке и эксплуатации лестницы.

Но если вы твердо намерены выполнить все от изготовления до монтажа самостоятельно эта статья для вас.

Какими бывают лестницы

Лестницы из дерева, как впрочем, и любые другие, могут быть по конструктивному решению:

  • Маршевые.
    • Прямые конструкции.
    • Деревянная лестница с поворотом на 90, 180 градусов.
  • Винтовые. При наличии достаточной площади для монтажа лестницы вы можете поиграть с углом ее поворота вплоть до 360 градусов.

Если проблемы с местом, используйте конструкцию лестницы максимально – врежьте в нее выдвижные ящики и сделайте несколько небольших дверок

Последний вариант очень красиво смотрится и занимает гораздо меньше места, нежели маршевые, но они довольно сложные в исполнении. Лучше такую конструкцию доверить профессионалам. Понятно, что цена, искусно исполненной винтовой лестницы из добротного материала в итоге может соревноваться со стоимостью половины дома.

Поэтому для эксперимента первого изготовления лестницы своими руками лучшим выбором станет простая маршевая конструкция — деревянная прямая лестница.

На фото – один из самых простых вариантов для дома, изготовленный из обычных пиломатериалов, приобретенных в строительном магазине

Конструктивные элементы деревянных лестниц

До начала работ определимся с конструкцией нашей лестницы. Просмотрите эскизы деревянных лестниц, в большом количестве представленные в интернете. Не беда, если не нашлось конструкции идеально подходящей к вашему случаю.

Воспользуйтесь наиболее подходящей, понравившейся вам конструкцией и доработайте ее по «себе». Для этого вам нужно разобраться, какие узлы деревянных лестниц вам придется изготавливать и собирать.

Классические лестницы из натуральных материалов состоят из:

  • Марша, который, в свою очередь собирается из:
    • Тетивы или косоуров. Различие несущих элементов ощутимо, если в косоурах приходится вырезать под проступь и подступенники, то в тетиве достаточно сделать паз.
    • Ступеней.
  • Ограждения, состоящего из:
    • Столбов.
    • Балясин.

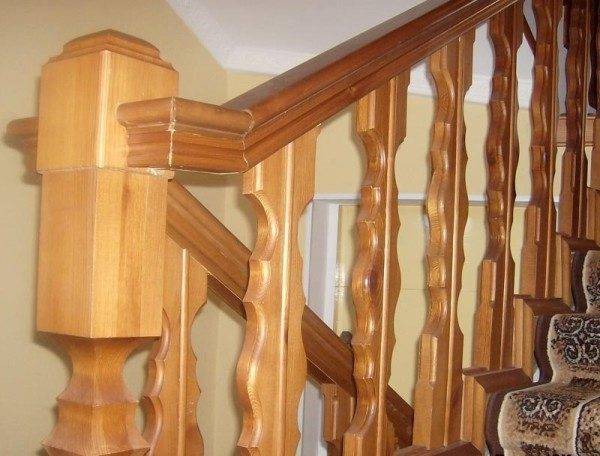

Такие балясины сделать в домашних условиях практически невозможно, если только вы не слесарь и у вас случайно есть фрезер для создания узоров

К сведению!
Балясины лестничных конструкций могут быть как единые, к примеру, в виде резных элементов, либо состоять из вертикальных стоек.

Все детали деревянных лестниц можно приобрести в готовом виде. Но если постараться, то и самостоятельно изготовить их не так уж сложно. Исключение составляют резные опорные столбы и балясины, это по силу только опытному мастеру.

Если вы не намерены отказываться от красивых резных перил, сделайте комбинированную лестницу с частично приобретенными готовыми деталями. А остальное берите в свои руки.

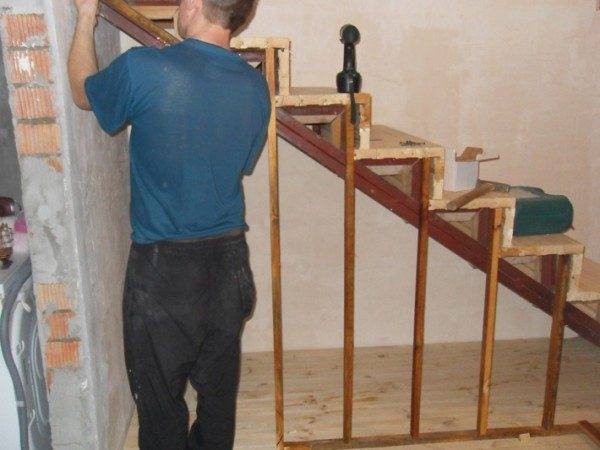

Деревянной лестница может быть только внешне, каркас же можно изготовить из металлических уголков и швеллера

Как самому рассчитать лестницу

В любом случае до начала работ вы должны выполнить хотя бы простенький проект своей лестницы.

Что включает в себя проект:

  • Конструктивное решение.
  • Просчет всех размеров лестницы:
    • Угол наклона.
    • Ширина ступени.
    • Глубина проступи.
    • Высота подступенника (расстояние между ступенями).
    • Высота и частота (количество балясин между опорными столбами) ограждения.
    • Длина лестницы.
    • Количество ступеней в марше.
  • Способ монтажа.
  • Решение чем покрыть деревянную лестницу.

С конструктивным решением мы определились – одномаршевая прямая лестница. Собственно, все необходимые габариты вы можете смерить с готовыми изделиями, подобрав высоту конструкции под необходимый размер ваших потолков.

Угол наклона

Просчет размеров лестницы начинаем с определения ее уклона. Для внутренних лестниц в жилых домах угол наклона лестницы должен варьироваться от 30 до 45 градусов. Этот диапазон считается наиболее комфортным и безопасным для передвижения людей по лестнице, особенно для маленьких детей.

Восхождение по лестнице с углом, превышающим верхний предел комфорта утомительно и не безопасно. Устраивать подобные лестницы допустимо только в помещениях малой площади (дачи, подвалы и т.п.), дополнительно усилив ограждение.

Итак, зная высоту этажа и размеры площадки, на которую будет опираться лестница, с помощью простого графического метода вы сможете определить наиболее оптимальный угол наклона и другие параметры лестницы.

Внимание!
При определении высоты этажа должны быть учтены толщины «пирогов» покрытия полов на первом и втором этажах (цементная стяжка, утеплитель, плитка, паркет, линолеум и многое другое).

Графический метод

Этот метод основывается на эргономике движения человека и очень прост в использовании.

  • Вооружитесь разноцветными карандашами, бумагой и линейкой.
  • Нанесите оси координат.
  • Разбейте их на отрезки равные соответственно высоте – вертикальную, длине – горизонтальную комфортного шага. Не забывайте соблюдать масштаб.
  • Из концов отрезков проведите линии параллельные осям до пересечения друг с другом (синего цвета).
  • Из точки соединения осей, вычерчивайте основную линию лестницы (красного цвета), соблюдая высоту этажа и горизонтальную проекцию ее на плоскость.
  • Из точек пересечения красной и синих линий опускаем перпендикуляры к осям (пунктирные линии).
  • По пунктирным линиям вырисовываем ступени.

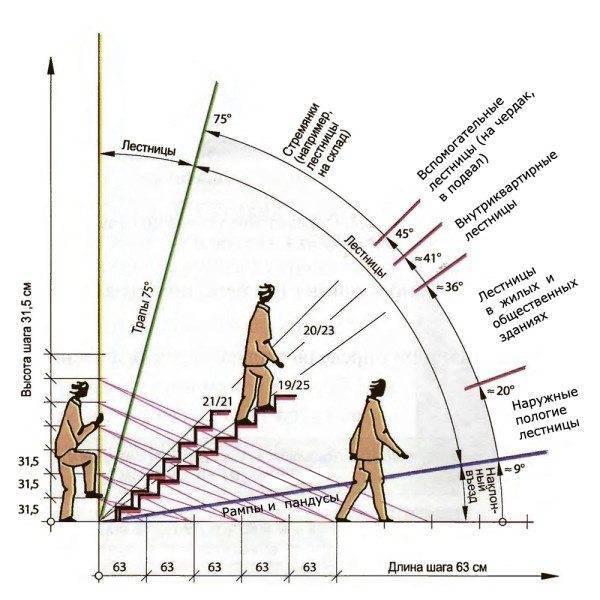

Что-то подобное должно получиться у вас на бумаге

Меняя угол уклона лестницы, сокращая или увеличивая длину проекции на плоскость (высота этажа у нас – величина неизменная) найдите наиболее удобные для вас величины подступенника и глубины проступи, количество ступеней. Но не выходите за рамки рекомендованных параметров удобства и безопасности лестниц.

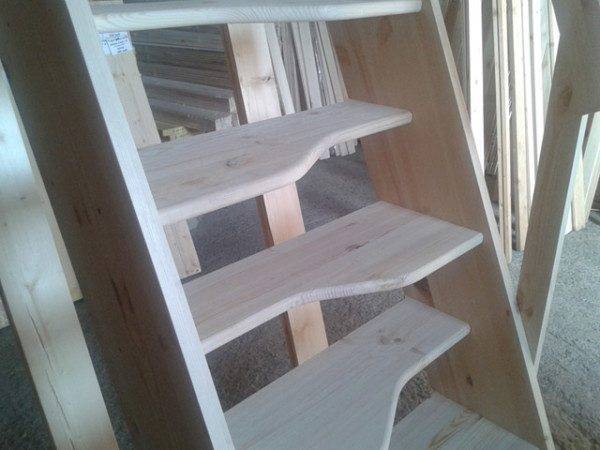

Если угол наклона конструкции получился слишком высоким, то использование «утиного шага» поможет решить эту проблему

Можно сделать проще – установить в проем несущую балку по максимально допустимым габаритам для вас, то есть, сколько квадратных метров вам не жалко выделить под лестницу. После того, как есть опора, которая, естественно, подрезается по месту, можно разделить имеющийся габарит на рекомендованную высоту подступенника с учетом толщины проступи. В итоге вы получите необходимое количество ступеней.

Другие размеры

Требования к размерам степеней диктуются практическими соображениями. Средний шаг человека по горизонтальной поверхности равен, примерно 600-650 мм, а комфортная высота подъема ровно вполовину меньше, то есть 300-325 мм. Для простоты вычисления размеров ступеней существует формула 2А + В = 600-650 мм, гдеА — высота подступенника, а В — глубина проступи.

Совет!
Это усредненные параметры шага, вы же при расчетах учитывайте физиологические особенности всех обитателей вашего дома и найдите среднюю величину индивидуально для вашей лестницы.

Что касается ширины ступеней, то здесь довольно широкий диапазон цифр. Все зависит от конструктивной задумки, площади, которой вы можете располагать, целевого назначения лестницы. Для нашей простой одномаршевой лестницы на второй этаж будет достаточно минимально допустимой ширины 80-90 см.

К количеству ступеней в лестничном марше нет строгих требований. Рекомендовано от 3 до 18 ступеней в одном марше, желательно всегда нечетное число.

Отделочные работы и защита

Чем обработать деревянную лестницу решает сам хозяин в зависимости от личных пожеланий и предпочтений в дизайне интерьера. Это могут быть краски любого цвета, лаки, морилки, пропитки и другие материалы.

Главное, чтобы покрытие, кроме эстетической функции, надежно охраняло конструкцию от:

  • Проникновения влаги.
  • Порчи вредителями.
  • Возможного воздействия огня.

Монтаж

Наконец о том, как собрать деревянную лестницу.

Имея все необходимые узлы лестницы можно приступать к ее монтажу.

  • Устанавливаем тетивы или косоуры (в зависимости от того, что у вас), закрепляя их на полу, стене и потолке – полу второго этажа. В качестве крепежных элементов используются анкерные болты.

Пазы в тетивах делаются именно таким методом

  • На выставленные по уровню несущие опоры укладываем ступени и подступенники.

Для ступеней можно использовать вид скрытого крепежа, с использованием клея и шкантов

Важно!
На косоуры первым делом крепятся подступенники, а уже к ним прижимаются ступени.

  • Затем устанавливаем столбы ограждения на расстоянии 0,6-1 м. Основные стойки устанавливаются на лестничные площадки, ступени-парапеты или пол, в качестве крепежа лучше использовать стальные анкера.
  • Расстояние между столбами заполняем балясинами в количестве, согласно проекту. Наш совет – не следует делать отступ между декоративными стойками более 15 см, этот габарит наиболее оптимальный для эксплуатации лестницы детьми.
  • На опорные столбы монтируется поручень. Его можно закрепить либо с помощью клея, предварительно сделав пазы в нем, либо закрепить через стойки на саморезы.

Все видимые места крепления и саморезы задекорируйте, используя специальные деревянные заглушки для лестниц. Закончите создание вашей лестницы отделочными работами.

Дерево чем хорошо, что его достаточно покрыть лаком и у него уже другой, более насыщенный цвет

Помните, натуральный материал очень чувствителен к перепадам температур в помещении, поэтому вам придется лично поддерживать условия пригодные для существования деревянной лестницы. В противном случае, велика вероятность того, что материал начнет расходиться и деформироваться.

Вывод

Теперь, когда вы знаете, как возводятся простые прямые лестничные конструкции, особенно, если после ознакомления с вышеописанной информацией у вас был опыт на практике, можно двигаться дальше.

Например, изучить более сложные виды лестниц для дома, понять, как их делают, после чего – попробовать сделать самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Главное в винтовых лестницах – основная опора, которая должна быть надежно зафиксирована к полу и потолку двух этажей
