Какая должна быть длина цепи велосипеда

Думаю, многие, кто самостоятельно меняет цепи на своем велосипеде, задается вопросом: «Какая должна быть правильная длина цепи?», так как новые цепи идут с запасом по длине. И, конечно, самое простое, что мы можем сделать — это посчитать количество звеньев на старой цепи и оставить столько же на новой.

Но что если вы ставите не только новую цепь, но еще и меняете кассету или устанавливаете систему с другим количеством звезд? Длина цепи поменяется, и старая цепь уже не помощник. Тогда следует воспользоваться этими 3 способами по расчету длины цепи велосипеда, и никакого калькулятора для этого не потребуется:

Длина цепи для горного и гибридного велосипеда

1 способ. Установите цепь на самые большие звезды вашего велосипеда (большая передняя и большая задняя), максимально натяните лапку заднего переключателя, чтобы она подалась вперед — это и есть ваша оптимальная длина цепи. У вас должно получится так, что тело переключателя лежит почти на одной прямой с лапкой (это предел, дальше — поломка). Правильно будет установить лапку под небольшим углом, как на фото:

Идеальное положение лапки переключателя, когда цепь находится на больших звездах.

Если ошибиться и сделать цепь короче, чем это необходимо, то в случае случайного включения двух самых больших звезд в системе длины не хватит, и переключатель оторвет к чертям.

2 способ. То же самое, что и первый способ, только мы закидываем цепь на самые большие звезды без использования заднего переключателя и запоминаем нужную длину цепи, после чего добавляем к этой длине еще 2 звена и получаем идеальную длину. По идее у вас должно получиться примерно то же самое, что и в способе № 1.

Способ определения длины цепи велосипеда от Shimano

Звено цепи — это элемент цепи, расстояние, которое ограничено двумя пинами (осями) цепи.

3 способ. Поставьте цепь на самую маленькую звезду сзади и самую большую спереди и подберите длину цепи таким образом, чтобы лапка переключателя стояла перпендикулярно земле, т.е. оси роликов переключателя находились друг под другом.

Красной линией я показал перпендикулярность роликов переключателя относительно земли.

Внимание! Если у вас двухподвес, то необходимо измерять длину цепи в таком положении заднего амортизатора, когда ведомые звезды максимально удалены от каретки (когда амортизатор сжат).

Длина цепи для шоссейного велосипеда

Для шоссейных велосипедов обычно используют 3 способ определения длины цепи. Это способ, при котором цепь ставят на большую переднюю звезду и маленькую заднюю.

Длина цепи для односкоростного велосипеда

Для определения длины цепи для односкоростного велосипеда или велосипеда с планетарной втулкой достаточно установить втулку в дропаутах рамы так, чтобы была возможность в дальнейшем её отодвигать назад по мере растяжения цепи.

Я установил свою планетарную втулку практически в начале дропаута, чтобы была возможность отодвигать назад.

Проверяем, не слишком ли длинная цепь на велосипеде

После того, как вы выбрали длину цепи по указанным способам выше, рекомендую проверить работу цепи, когда используются две самые маленькие звезды спереди и сзади. Если лапка будет почти параллельна земле, то цепь у вас слишком длинная. Она, скорее всего, будет часто соскакивать на кочках (так как переключатель не сможет нормально ее натянуть). Лапка должна быть под небольшим углом. Подробнее смотрите на фото ниже:

Как видно на фото, лапка установлена под углом. Это значит, цепь натянута переключателем и имеет правильную длину.

Рекомендованное расстояние от верхнего ролика до цепи от 2,5 до 4,5 см. В этом случае переключатель будет работать правильно.

У меня здесь вышло где-то 2.5, так как на этом велосипеде очень большая 1 звезда на кассете.

Не факт, что у вашего нового велосипеда из магазина стоит правильная длина цепи (скорее всего, она длиннее, чем надо). Рекомендую проверить и укоротить цепь, если это потребуется.

Источник

Как выбрать цепь для велосипеда: 2 шага и несколько советов

Велосипедная цепь на скоростном байке – такой же расходный компонент, как и покрышки или тормозные колодки. Она изнашивается буквально за один сезон интенсивного катания. Цепка – деталь хоть и недешевая, но все же стоит менять ее вовремя, чтобы не влететь на капитальный ремонт привода. Для покупки новой велоцепи достаточно знать лишь один параметр и решить, какому производителю отдать предпочтение.

Как подобрать цепь для горного велосипеда: шаг №1

Пересчитайте количество звезд на кассете или трещетке. Число задних звездочек – это ориентир №1 при поиске замены изношенной цепке. Бренд на этой стадии не имеет абсолютно никакого значения, поскольку шаг между роликами у всех цепочек один – 1/2″.

Если вы знаете количество скоростей на велосипеде – смело делите их на 3 и получите заведомые исходные данные для выбора цепи для велосипеда. Интерпретацию для наиболее распространенных комплектаций смотрите в таблице.

Количество скоростей

Количество звезд в задней кассете

Принцип взаимозаменяемости велоцепей

Почему так важно знать число звезд? Ширина звеньев цепки, скажем, на 30 и 21-скоростных велосипедах разная, поскольку у них различны:

• Шаг между задними звездами.
• Толщина звездочек системы.
• Расстояние между рамками заднего дерейлера.

В итоге велоцепь для «семерика» попросту не станет на «десятерик» и наоборот, да и настроить задние передачи на велосипеде вряд ли удастся. Более подробно разница между цепями прослеживается в таблице соотношения числа звездочек в кассете и шириной звена.

Количество звезд сзади

Ширина звеньев цепи, мм 1

Принцип взаимозаменяемости несправедлив только для приводов с числом звезд 10, 11, 12. У остальных вопрос непрямого применения частично решен:

• «Девятириковую» цепочку можно смело воткнуть на более младшие модели. Наоборот нельзя.
• Цепи для 7- и 8-скоростных кассет абсолютно одинаковы, о чем прямо говорят надписи на упаковках: 7/8 Speed. Их же можно ставить на трещотку с 6-ю звездами.

Шаг№2: какая цепь для велосипеда лучше и обзор брендов

На слуху – 4 крупных фирмы, занимающиеся производством велокомплектующих:

• Shimano (Япония).
• SRAM (США).
• Campagnolo (Италия).
• KMC (Тайвань).

Все эти иностранные названия знать ни к чему, если бы не одна важная деталь – ресурс компонента. Шимановские и срамовские цепки «ходят» в среднем до 1 500 км. Примерно столько же отхаживают цепки KMC, изготавливаемые по лицензии Shimano.

Campagnolo могут бегать до 5 000-7 000 км. Секрет высокой износостойкости скрывается в увеличенном диаметре ролика и толстых боковых пластинах. Совершенен и металл – хромоникелевая сталь с тефлоновым покрытием (NI-PTFE), а тефлон, как известно, материал антифрикционный.

Чтобы подобрать правильную цепь на горный велосипед, изучите маркировку – она у каждого производителя своя. Короткие аспекты заводского шифра представлены в таблице.

Производитель

Комментарии

Shimano Например, CN-HG53 и CN-HG93. Обе цепки – для «девятирика», о чем наименование не сообщает. Но 53-я – из любительской группы Deore, а 93-я – из гоночной серии Deore XT. Итого: чем выше цифра в маркировке, тем лучше. SRAM К примеру, PC-951 и PC-991. Оба продукта – для 9-скоростной кассеты, что отражено в шифре модели в качестве первой цифры (9). 51 и 91 – это уровни: чем выше, тем качественней. Наборы для 11 и 12 звезд имеют специфические названия, не раскрывающие суть предназначения товара. Поэтому, внимательно читайте описание изделия. Например, X1 или GX Eagle. Первая – для 11 скоростей, а вторая – для 12. Campagnolo Группы Record, Super Record, Potenza, Veloce различаются не качеством, а весом. Актуальны не для каждой кассеты. Компания поставляет расходники только для компоновок с 9-ю звездами и более. KMC Например, Z7, X8-93 и X9 SL. Первая и вторая предназначены для 7/8 скоростных кассет, третья – для «девятерика» (об этом говорит цифра рядом с буквой Z или X). Иксы по качеству выше, чем «зеты». Через черточку или пробел могут стоять циферки (чем больше, тем лучше) или буквы L/SL. L – легкая, SL – суперлегкая.

К сведению. Начиная с 10 скоростей цепи Shimano и Campagnolo несовместимы.

Сколько стоит цепь на горный велосипед

Допустим у вас полупрофессиональный внедорожный байк с 27 скоростями. Ему подойдет цепка 9 Speed. Ориентируясь на среднее и высокое качество, подберем 2 модели от каждой фирмы и сравним цены.

Источник

Как правильно определить длину и натяг велосипедной цепи

В предыдущей статье был рассмотрен вопрос об устройстве велосипедной цепи и их типах. В этой статье мы рассмотрим актуальный для многих вопрос о правильном подборе длины цепи.

Если Вы меняете старую цепь на новую то тут все просто – необходимо новую цепь брать той же длины, что и старую. При этом, устанавливая на односкоростной велосипед новую цепь, нужно правильно отрегулировать натяг цепи.

При сильно натянутой цепи тяжело крутить педали, да и сама велоцепь будет подвержена большему износу.

При слабой натяжке цепь может соскакивать со звездочек и тогда не будет никакой возможности ни ехать вперед, ни затормозить. Особенно если на переднем колесе нет V-brake тормоза. Это уже очень опасно и может привести к трагедии. А цепь соскакивает всегда в самый неподходящий момент. Как поставить обратно слетевшую цепь на таком байке рассказано в отдельной статье.

Длина цепи и ее натяг на односкоростных велосипедах

Для определения длины цепи на односкоростных велосипедах используют следующий алгоритм действий:

1. Положите велосипед вверх колесами или поставьте его на подставки, но так, чтобы заднее колесо свободно двигалось.
2. Ослабьте гайки или эксцентрики на втулке заднего колеса.
3. Выровняйте заднее колесо в вертикальной и горизонтальной плоскости (чтобы оно не перекашивалось) и, передвигая его вперед-назад по дропаутам (наклонным пазам в которых крепится колесо), настройте правильное провисание (провис) цепи. Оно должно составлять 10-15 мм в центре между звездами.

Правильно замерить провис цепи можно приложив ровную линейку к нижним точкам передней и задней звезды и, оттянув цепь в центре, замерить расстояние от линейки до цепи.

Если двигать колесо в дропауте вперед или назад дальше некуда, а цепь еще не натянута – удалите лишние звенья.

1. Проверьте равномерность вращения, прокрутив педали. Педали должны крутиться плавно, без рывков и свободно. Если этого нет, то скорее всего заднее колесо выставлено неправильно, с небольшим скосом.

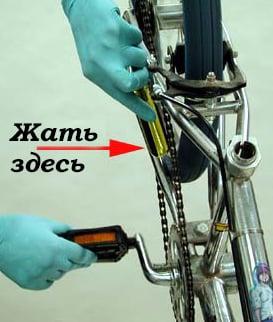

2. Проверьте, не будет ли соскакивать цепь со звезд. Для этого в процессе вращения педалей нажмите чем-то твердым, например, ручкой отвертки или молотка в районе передней звезды, перпендикулярно цепи, стараясь прижать ее к раме. Потом проделайте то же самое с цепью в районе задней звезды. Правильно натянутая цепь не будет соскакивать со звезд.

Видео о натяге цепи на односкоростной велосипеде.

На односкоростных велосипедах или велосипедах с планетерной втулкой можно поставить и натяжитель цепи, как на картинке снизу.

Натяжитель цепи это механическое устройсто, обеспечивающее необходимое натяжение цепи при катании. Используется в основном в агрессивных стилях катания.

Принцип работы натяжителя цепи основывается на том, что пружина оттагивает цепь и создает натяжения, тем самым препятствуя спаданию цепи со звезд.

Длина цепи на велосипедах с переключением передач.

Для определения длины цепи на велосипедах с переключением передач существует три способа. Все они равноценны между собой и использовать можно любой из них.

1. Цепь надевается спереди на большую звезду, а сзади на самую маленькую звезду. При этом линия, проходящая через центры роликов, должна быть перпендикулярна земле. Ось нижнего ролика может отклоняться вправо-влево от оси задней кассеты на чуть-чуть.

1. Цепь надевается спереди и сзади на самые маленькие звездочки. Нижняя часть цепи должна идти параллельно земле, не цеплять направляющий ролик или лапку и расстояние между цепью и нижней частью переключателя должно быть 2 — 4 см.

1. Цепь надевается спереди и сзади на самые большие звезды. После этого цепь стягивается на сколько это возможно, лапка вытягивается полностью вперед и с того места, где сомкнулись начало цепи и та ее часть что проходит через полностью натянутую лапку, добавляем одно полное звено (одно внутренне и одно внешнее звено).

Длина цепи определяет точность переключения передачи. Иногда даже производители ставят чуть большую цепь, чем нужно. Учтите, что от длинной цепи проблем меньше чем от короткой. Вам повезет, если вы просто не сможете сменить передачу. Большую опасность представляет возможность поломки переключателя, который может выбить еще и спицы из колеса. Да и сама цепь может порваться.

Есть еще одна интересная идея. Как уже говорилось выше, удалять у обычной цепи можно только по целому однодюймовому звену. Но иногда, для более точного подбора длины цепи, когда нужно удалить или добавить именно одно полузвено (1/2″ или 12,7 мм.), можно поставить в цепь одно халфлинк звено. Некоторые цепи даже продаются сразу с таким звеном. Вторым вариантом выхода из подобной ситуации можно рассматривать вариант подвинуть немного вперед или назад заднее колесо в дропаутах, добившись нужного натяжения цепи.

Сколько звеньев должно быть в велосипедной цепи?

Хочется остановиться на одном моменте. Часто можно услышать вопрос: «Сколько звеньев должно быть в велосипедной цепи?«

Ответить на него однозначно нельзя. Их должно быть столько — сколько нужно для нормальной езды.

Прежде всего нужно четко определиться, что подразумевается под термином звено цепи.

Напоминаем, что у всех велосипедных цепей одинаковый размер полного звена – один дюйм (25,4 мм) и, следовательно, одного полузвена в 1/2″ или 12,7 мм. А есть еще и Халфлинк цепи (по английски Half-link, где half — половина, link — звено), у которых длина звена составляет 1/2″ (12,7 мм.). Это рассмотрено в статье об устройстве велосипедной цепи.

Поэтом длина цепи зависит от типа рамы велосипеда, размера перьев и т.д. Обычно на шоссейных или гибридных велосипедах от 114 до 116 полузвеньев или чуть меньше. У горных велосипедов рама меньше и цепи обычно от 106 до 108 полузвеньев или немного больше. Ну а как правильно определять длину цепи для Вашего конкретного велосипеда было описано выше.

Если точно нужно знать сколько звеньев именно в цепи Вашего велосипеда есть два способа: просто их пересчитать или измерить длину цепи рулеткой (сантиметром) и разделить это число выраженное в мм на 25.4 — длину одного звена (или 12,7 для Халфлинк цепи).

Видео по определению длины велоцепи для велосипеда с переключением передач
