Как сделать лестницу с площадкой ревит

Содержание
  1. Продукты Revit
  2. Создание многоэтажной лестницы
  3. Продукты Revit
  4. Создание компонента лестничной площадки с помощью выбора двух маршей
  5. Продукты Revit
  6. Создание лестниц путем построения эскиза пролета
  7. Построенная на 3D виде лестница с ограждением и балясинами по умолчанию
  8. Пример
  9. Пример
  10. Создание и настройка лестниц в Autodesk Revit
  11. Построение лестницы готовыми блоками
  12. Построение лестницы по эскизу в Revit
  13. Продукты Revit
  14. Многоэтажные лестницы

Продукты Revit

Не удалось извлечь оглавление

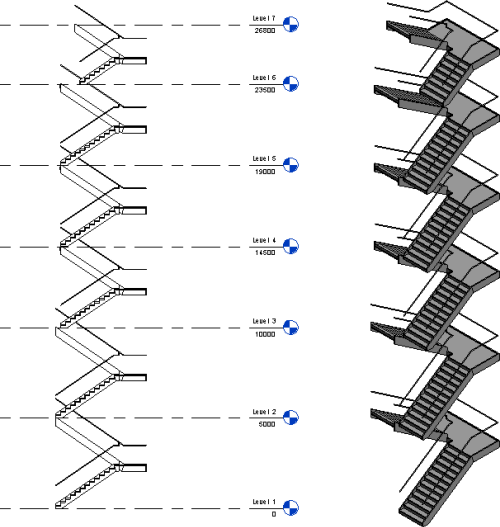

Создание многоэтажной лестницы

Автор:

При создании лестницы можно использовать команду «Многоэтажная: выбрать уровни», чтобы создать многоэтажную лестницу на выбранных уровнях.

  1. Перейдите на вкладку «Архитектура» панель «Движение» («Лестница») и создайте требуемый компонент лестницы.
  2. Выберите вкладку «Изменить | Создать лестницу» панель «Редактирование» («Многоэтажная: выбрать уровни»).
  3. При необходимости откройте вид фасада или разреза.
  4. Выберите уровни для удлинения лестницы.

Их можно выбрать, например, с помощью рамки выбора или нажав и удерживая клавишу CTRL. Нажмите клавишу SHIFT и щелкните уровень, чтобы отменить его выбор.

Выбранные уровни будут выделены, однако лестница не будет удлинена, пока не нажата кнопка «Готово».

  • Перейдите на панель «Редактирование», установите значения параметра «Выровнять по» для выравнивания лестниц по промежуточной лестничной площадке или по точке начала марша.
  • Необязательное действие. На панели «Редактирование» нажмите («Редактирование лестницы»), чтобы вернуться к созданию лестницы на основе компонентов.
  • Нажмите («Готово»).

    Создается лестница на основе компонентов, и на выбранных уровнях генерируется многоэтажная лестница.

    Источник

    Продукты Revit

    Не удалось извлечь оглавление

    Создание компонента лестничной площадки с помощью выбора двух маршей

    Автор:

    Создание лестничной площадки между двумя маршами в сборке лестницы.

    Во время создания марша можно выбрать параметр Автоматические площадки, чтобы площадки для соединения маршей создавались автоматически.

    Если этот параметр не выбран, можно соединить два связанных марша позднее при условии, что

  • два пролета были созданы во время одного и того же сеанса редактирования сборки лестницы
  • либо начальный, либо конечный уровень одного марша совпадает с начальным или конечным уровнем другого.

    • Лестничные площадки, созданные с помощью инструмента «Выбрать два марша», не отличаются от площадок, созданных автоматически при создании маршей. Форма площадки изменяется автоматически при изменении положения или размеров маршей.

    1. Убедитесь, что открыт режим редактирования сборки лестницы. При необходимости выберите лестницу и на панели «Редактирование» щелкните значок («Редактировать лестницу»).
    2. На панели «Компоненты» щелкните значок («Площадка»).
    3. В галерее «Рисование» щелкните значок («Выбрать два марша»).
    4. Выберите первый марш.
    5. Выберите второй марш.

    Источник

    Продукты Revit

    Не удалось извлечь оглавление

    Создание лестниц путем построения эскиза пролета

    Автор:

    При создании лестницы по эскизу построение эскиза пролета является самым простым способом. При построении эскиза пролета контуры (границы) и подступенки формируются автоматически.

    По завершении построения эскиза автоматически применяется ограждение. Инструмент «Пролет» позволяет создавать только лестницы с прямыми пролетами, прямыми пролетами с площадками и винтовые лестницы. Чтобы иметь больше возможностей при проектировании лестниц, выполняйте построение эскиза пролета путем построения линий границ и подступенков.

    Построение эскиза пролета лестницы

    1. Откройте вид в плане или 3D вид.
    2. Перейдите на вкладку «Архитектура» панель «Движение» раскрывающийся список «Лестница» («Лестница по эскизу»).
    3. Выберите вкладку «Изменить | Создать эскиз лестниц» панель «Рисование» «Пролет».

    По умолчанию выбран инструмент «Линия» . При необходимости выберите на панели «Рисование» другой инструмент.

    Щелчком укажите начало пролета.

    Укажите начальную точку на левой стороне

    Укажите конечную точку на правой стороне

    Построенная на 3D виде лестница с ограждением и балясинами по умолчанию

    Создание лестницы с площадкой

    1. Перейдите на вкладку «Архитектура» панель «Движение» раскрывающийся список «Лестница» («Лестница по эскизу»).
    2. Выберите вкладку «Изменить | Создать эскиз лестниц» панель «Рисование» «Пролет».

    По умолчанию выбран инструмент «Линия» . При необходимости выберите на панели «Рисование» другой инструмент.

  • Щелчком укажите начало пролета.
  • Щелчком разместите площадку, когда будет построено требуемое количество подступенков.
  • Переместите курсор вдоль выносной линии и щелкните, чтобы начать построение остальных подступенков.
  • Щелкните для завершения остальных подступенков.
  • Щелкните на значке («Выход из режима редактирования»).

    Пример

    Первый марш лестниц: 9 ступеней создано, 9 осталось

    Дополнительный марш, перпендикулярный исходному

    Законченный эскиз; лестничная площадка создана автоматически

    Изменение пролета лестницы

    Можно изменить проекцию лестницы, для которой был построен эскиз, с помощью одного из инструментов построения линий.

  • Выберите лестницу.
  • Выберите вкладку «Изменить | Лестница» панель «Режим» «Редактировать эскиз».
  • Выберите вкладку «Изменить | Лестница» «Редактирование эскиза» и на панели «Рисование» выберите подходящий инструмент рисования для внесения изменений.

    Пример

    На следующем изображении эскиз площадки изменен с помощью инструмента построения дуги по начальной точке, конечной точке и радиусу.

    Редактирование лестничного пролета

    Завершенный эскиз с измененной площадкой

    Нарисовав эскиз лестницы, можно изменить ее путем задания свойств экземпляра на палитре свойств. Для доступа к свойствам типа выберите «Изменить тип» на палитре свойств.

    Источник

    Создание и настройка лестниц в Autodesk Revit

    Часто при создании лестниц возникает много трудностей, начиная от геометрии построения до настройки отделки. В данной статье мы рассмотрим построение лестниц разными методами и их настройки в программе Autodesk Revit.

    Построение лестницы готовыми блоками

    Инструмент «Лестница» находится во вкладке Архитектура_Движение_Лестница
     (Рис. 1):

    Рассмотрим параметры настройки лестниц.

    Для начала можно настроить привязку построения марша и изменить его текущую ширину. Если поставить галочку «Автоматические площадки», то при построении отдельных маршей они будут автоматически соединяться площадками. Также можно настроить ограждение по умолчанию, либо без ограждения.

    Далее рассмотрим настройки экземпляра лестницы. В свойствах указывается нужная высота лестницы – от какого уровня и до какого уровня она будет идти. При этом Revit сам подсчитывает требуемое количество подступенков, исходя из заданных параметров по лестнице, и указывает их текущее количество (Рис. 3):

    В настройках типоразмеров можно настроить отделку для марша и для площадок. Также есть семейства «Монолитные», «Сборные» и «Смонтированные лестницы» с разными типоразмерами.

    Построение лестницы по эскизу в Revit

    Более интересные и сложные лестницы можно сделать по эскизу. Для этого необходимо выбрать инструмент «Построение по эскизу» (Рис. 5):

    Прежде чем начать построение, задаем высотные отметки будущей лестницы. Далее следует начертить границу будущей лестницы (Рис. 6):

    Затем чертятся подступенки и указывается направление марша (Рис. 7):

    После этого при необходимости средствами «Обрезать/Удлинить» делаем контур, чтобы все пересекалось, и настраиваем необходимое ограждение.

    В итоге получаем лестницу как на рисунке 8.

    Источник

    Продукты Revit

    Не удалось извлечь оглавление

    Многоэтажные лестницы

    Автор:

    Многоэтажная лестница создается из лестницы путем выбора этажей здания. Многоэтажные лестницы автоматически корректируются при изменении высоты уровней.

    Многоэтажную лестницу можно создавать при добавлении лестницы, или ее можно сгенерировать на основе существующей лестницы позднее.

    Видеоролик: «Создание многоэтажных лестниц»

    • В режиме создания лестницы (перед завершением), выберите вкладку «Изменить | Создать лестницу» панель «Редактирование» («Многоэтажная: выбрать уровни»).
    • Выберите лестницу на виде фасада/разреза и перейдите на вкладку «Изменить | Лестницы» панель «Многоэтажные лестницы» («Многоэтажная: выбрать уровни»).

    Имеются следующие возможности:

    • создание многоэтажной лестницы из лестниц, созданных с помощью самых обычных маршей, таких как прямой марш, забежная ступень, винтовой марш и т. д.
    • выравнивание лестниц на каждом уровне по промежуточной лестничной площадке или по точке начала марша
    • добавление или удаление уровня лестниц в составе многоэтажной лестницы
    • проверка того, соответствует ли фактическое количество подступенков требуемому количеству подступенков
    • изменение типа многоэтажной лестницы и ширины проступи

    Источник
