Построение лестницы в Автокаде — основные этапы проектирования

Специализированные конструкторские программы значительно экономят время при разработке чертежей, расчете основных размеров конструкций, составлении сопроводительной документации на изделия. Кроме того, используя программы, можно не сомневаться, что все этапы проектирования будут выполнены с соблюдением существующих СНиП и ГОСТов. Статья поможет понять, как выполнить построение лестницы в автокаде.

Возможности программы при проектировании

Программа позволяет спроектировать сооружения любого назначения, даже новичку, не обладающему особым опытом владения системы, в комплектации которой имеются:

• Металлические строения промышленного и бытового назначения;
• Пожарные;
• Инструкция по сборке и монтажу любых других конструктивных вариантов.

В программе имеется своя библиотека данных, в которую включены нормативные документы для выбора конструкции, ее параметров или СНиПы, и правила построения модели. Серия нормативных актов включает основы построения металлоконструкций, ГОСТы на применяемые материалы, требования пожарной безопасности и элементарные правила градостроения.

В документации или сериях регламентируются основы построения конструкции, ограждений для них, приводятся правила для грамотного монтажа изделий и эксплуатации, имеется перечень доборных элементов.

Порядок проектирования конструкции

Чертежи, выполняемые в программе AutoCad, должны соответствовать определенным правилам:

• Прежде всего наносятся осевые линии, проходящие по центру ;
• Расположение марша привязывается к стенам здания;
• На основном виде проставляются отметки уровней пола первого и второго этажей;
• На разрезах должны быть видны все изгибы и скосы;
• На монтажной схеме за контуром основной проекции изделия, наносятся тонкими линиями габариты помещения, размещение в нем проемов для окон и дверей.

Для разработки чертежа «для себя» — это основные положения для работы с программой.

Выбор типа

Изначально следует выбрать тип ее конструкции и материал изготовления.

Типы, представленные на фото:

• а – прямая одномаршевая;
• б – прямая двухмаршевая с промежуточной площадкой между маршами;
• в – Г-образная двухмаршевая с угловой площадкой между маршами;
• г – П-образная двухмаршевая с промежуточной площадкой в углу помещения;
• д – трехмаршевая с площадками в промежутках между маршами;
• е – одномаршевая криволинейная, размещается у стенки;
• ж — одномаршевая криволинейная, размещается в прямоугольном объеме;
• з – винтовые;
• и – одномаршевая с поворотом на 90° и с забежными ступеньками;
• к – одномаршевая с поворотом на 90°, с нижними и верхними забежными ступеньками;
• л — одномаршевая с поворотом на 180°, с забежными ступеньками посредине конструкции.

На выбор типа оказывают влияние:

• Площадь, выделяемая для ее монтажа;
• Высота потолка;
• Архитектурный стиль.

Выбор материала зависит от капитальности дома и степени его огнестойкости. Самая удобная конструкция, которая обеспечивает наиболее безопасный подъем — пологая с одним маршем, с 15-ю ступеньками.

Состав марша в программе AutoCad

При виртуальном создании конструкции, используются готовые блоки, которые предлагаются программой — их можно редактировать, задавая требуемые параметры. В состав входит несколько основных элементов.

К ним относятся:

Узлы и элементы

В программе AutoCad чертежи создаются составлением и выбором параметров для каждого конкретного элемента. Универсальность такого компьютерного софта, позволяет выполнять и заранее просчитывать абсолютно любой конструкции с наличием площадки или без нее.

Весь чертеж разрабатывается в разрезе, что позволяет просмотреть внимательно все выбранные элементы. Каждый из них на чертеже имеет вид не только самой конструкции, но и все основные размеры.

Комплект готовой документации, которая разработана в программе AutoCad, включает продольное и поперечное сечения объектов, спецификацию с необходимыми крепежными элементами. Все выполняется с соблюдением соответствующих ГОСТов.

Ступеньки и марши

Марши и узлы в AutoCad выполняются по ГОСТ 9818-85.

Ступеньки для них могут быть:

• Плоскими без фризов – ЛМ;
• Ребристыми с фризами — ЛМФ;
• Ребристыми, в составе которых две полуплощадки — ЛМП.

При этом плоские устанавливаются на плите, а ребристые виды — на косоуре. При этом марши ЛМП имеют конструкцию больших габаритов, объединенную вместе плитой.

Каждому типу конструкций, подбирается площадка, заложенная в программе.

Совет: Следует обратить внимание на поворот — он может быть правым и левым.

Проектирование с заданными параметрами

Для примера рассматривается наиболее сложный вариант — создание сооружения в программе AutoCad. В этом случае, ступеньки снизу доверху размещены вокруг общей стойки.

Пользователь задает радиус на экране, при отсутствии ограничений на траекторию модели. В другом случае, радиус необходимо определить с учетом заданной длины проступи и параметров ее формы. Чтобы получить нужный радиус, следует отрегулировать длину проступи.

Для создания модели заданной ширины проступи по средней линии (T), необходимо:

• Сформировать сооружение шириной в два раза больше заданного расстояния (A);
• Используя функцию «Адаптация кромок», внешняя кромка смещается в положение, которое соответствует общей ширине B;
• Величина смещения равна B — 2A.

Совет: Перед выбором инструментов, для отображения палитры свойств, нужно щелкнуть последовательно: вкладку «Главная», затем панель «Создание», далее раскрывающийся список «Инструменты» и Свойства.

• Открыть требуемую для работы палитру инструментов, и выбрать нужный инструмент;
• На палитре свойств нужно перейти на вкладку «Проектирование» и развернуть узлы «Общие» и «Основные»;
• Выбирается стиль конструкции;
• Для параметра «Форма» выбирается значение «Винтовая»;
• Задается горизонтальная ориентация;
• Задается для модели тип вертикальной ориентации;
• Разворачивается узел «Размеры».
• Задается ширина, высота и привязка;
• Определяется способ завершения конструкции;
• Задается радиус;
• Выбирается тип зависимости, используемый для создания;
• Щелкнуть значок рядом с «Правилами расчета» и, при необходимости, задать:

1. Общую длину конструкции.
2. Общее число подступенков.
3. Высоту всех подступенков.
4. Ширину каждой проступи марша.

• Разворачивается палитра «Дополнительные параметры»;
• Задаются «Параметры для этажей»;
• Устанавливается минимальная высота или количество ступенек в марше или задается «*НЕТ*»;
• Задается максимальная высота или количество ступенек в марше или выбирается значение «*НЕТ*»;
• Задается центральная точка;
• Задается местоположение;
• Продолжается разработка;
• Нажимается Enter.

Более подробно построение любой конструкции показывает видео.

Современные технологии позволяют значительно экономить время на разработку чертежей, монтажных схем для металлоконструкций, на необходимые вычисления. Программа позволяет познакомиться в 3D проекции со всеми углами лестничной конструкции, увидеть расположение ее в пространстве помещения. Проектируя разрез по модели, можно получить представление об ее конструкции, о внутреннем устройстве всего здания.

Применение специализированной компьютерной программы позволяет значительно упростить и ускорить построение в автокад. Однако по возможности, лучше процесс разработки чертежей доверить профессионалу. Цена даже небольшой ошибки оказывается слишком высокой, ведь лестница – это один из наиболее важных узлов здания.

Источник

AutoCAD Architecture

Автор:

Лестницы — это AD-объекты, в которых для обеспечения перемещения между этажами здания используются марши и ступени. Еще один вид объектов, с которыми взаимодействуют лестницы — перила. Можно управлять стилем лестницы, формой площадки, типом ступеней, высотой подступенков и шириной проступей.

Формы лестниц

Хотя в современных зданиях преобладают строго прямоугольные лестницы, в некоторых случаях кромки маршей могут быть не параллельны друг другу или иметь криволинейные контуры. Площадки также могут быть непрямоугольными. Для кромок маршей и площадок лестниц можно использовать практически произвольные профили. Кроме того, на кромках маршей и площадок могут быть заякорены перила и несущие конструкции. Также для моделирования различных условий пользовательские лестницы можно создавать из линий или профилей.

Площадки и повороты

Формирование лестниц выполняется при заданной общей высоте, а для этого надо знать общую длину, которая вычисляется на основании длины проступи. Лестница может включать в себя площадки и повороты. При создании лестничного марша прежде всего строится прямоугольник, соответствующий его ширине и длине, как для одномаршевой лестницы. По мере последовательного выбора точек в зависимости от требуемой формы лестницы создаются площадки и повороты.

Материалы лестниц

В системе AutoCAD Architecture можно назначать лестнице материалы. Эти материалы отображаются в визуальном стиле «Реалистичный» или когда они визуализированы. В материалах имеются специальные установки для физических компонентов лестницы, таких как подступенок, свес и проступь.

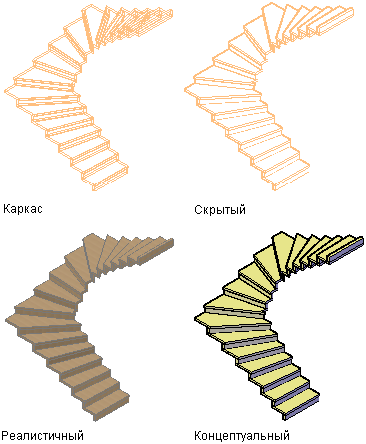

Просмотр лестницы с помощью разных визуальных стилей

Система AutoCAD Architecture предоставляет набор стандартных материалов, предназначенных для основных задач проектирования и включающих в себя установки для компонентов лестниц. В работе можно использовать эти стандартные материалы или изменять их в соответствии с конкретными задачами проектирования. Кроме того, можно создавать собственные материалы. Стилям объектов, встроенным в данное приложение, уже назначены соответствующие материалы.

Источник

AutoCAD Architecture

Автор:

Эта процедура используется для создания лестницы с круглым сечением или винтовой лестницы. Винтовая лестница снизу доверху обращается вокруг общей центральной точки.

Пользователь может задать радиус непосредственно или на экране, только если нет ограничений на траекторию лестницы. В противном случае, радиус определяется на основании заданной длины проступи и параметров формы лестницы. При этом для получения нужного радиуса необходимо отрегулировать длину проступи.

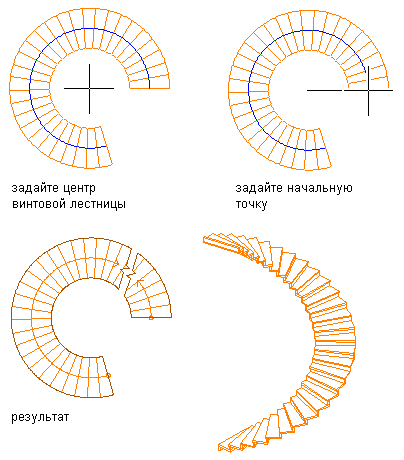

Создание винтовой лестницы

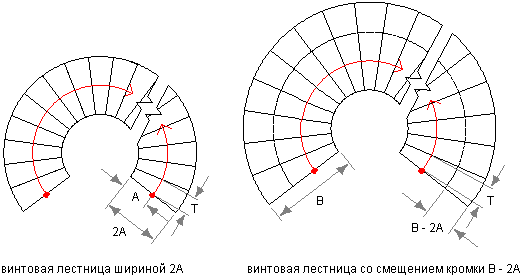

Чтобы создать винтовую лестницу с заданной шириной проступи (T) на заданном расстоянии от внутренней кромки, вначале сформируйте лестницу, ширина которой вдвое превышает заданное расстояние (A). Затем используйте функцию «Адаптация кромок», чтобы сместить внешнюю кромку в положение, соответствующее общей ширине B. Расстояние смещения равно B — 2A.

Создание винтовой лестницы с заданной шириной проступи на заданном расстоянии

1. Откройте нужную для работы инструментальную палитру и выберите инструмент лестницы.

При необходимости прокручивайте палитру, пока не появится нужный инструмент.

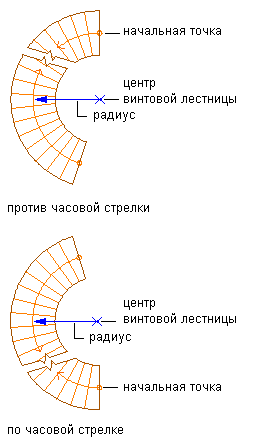

Если требуется.	то.
начертить винтовую лестницу с направлением поворота против часовой стрелки,	для параметра «Направление по горизонтали» выберите значение «Против часовой стрелки».
начертить винтовую лестницу с направлением поворота по часовой стрелке	для параметра «Направление по горизонтали» выберите значение «По часовой стрелке».

Определение для винтовой лестницы направления по горизонтали,
