Инструкция по монтажу рулонных штор мини INTEGRA SLIM

Список необходимых инструментов:

• карандаш;
• рулетка;
• ножницы;
• отвертка и дрель со сверлом Ø 2 мм (или шуруповерт со сверлом Ø 2 мм и битой).

Порядок монтажа рулонных штор мини INTEGRA SLIM на саморезы

Аккуратно разверните упаковку и достаньте жалюзи. Не используйте лезвие для разрезания упаковки, чтобы не повредить цепочку управления!

1. Приложите кронштейны к местам крепления и произведите разметку.

2. Прикрутите кронштейны саморезами в местах крепления через монтажные отверстия.

3. Установите трубу с тканью в кронштейны, предварительно вставив защелки с шестеренками.

4. Установите в кронштейны крышки кронштейнов.

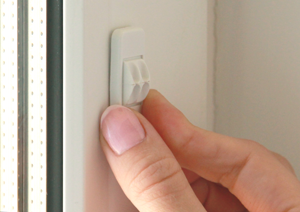

5. Установите фиксатор цепи.

Порядок монтажа рулонных штор мини INTEGRA SLIM на двусторонний скотч

1. Защелкните насадки для приклеивания на кронштейны.

2. Установите трубу с тканью в торцевые кронштейны (т.е. соберите всю конструкцию целиком) и примерьте на окно, сделайте разметку для приклеивания. Если замер производился по инструкции, ширина ткани должна быть ровно по границам штапиков.

3. Обезжирьте места приклеивания любыми доступными средствами, нанесите на ватный тампон спирт, бензин для зажигалок или средство для снятия лака (с содержанием растворителя) и хорошо протрите. Снимите защитный слой скотча с насадки для приклеивания и приклейте всю конструкцию целиком согласно меткам.

4. Установите фиксатор цепи.

Порядок монтажа рулонных штор мини INTEGRA SLIM на навесные кронштейны

1. Защелкните навесные пластиковые кронштейны на боковых кронштейнах.

2. Установите трубу с тканью в торцевые кронштейны (т.е. соберите всю конструкцию целиком) и примерьте на окно, сделайте разметку для приклеивания. Если замер производился по инструкции, ширина ткани должна быть ровно по границам штапиков.

3. Обезжирьте места приклеивания любыми доступными средствами и снимите защитный слой со скотча на навесных кронштейнах. Оденьте всю конструкцию целиком на верхнюю часть створки окна согласно разметке и плотно прижмите в местах крепления.

4. Установите фиксатор цепи.

При выборе любого типа крепления, нижнюю планку рулонных штор мини INTEGRA SLIM можно:

• ничем не фиксировать;
• установить на саморезы металлические магниты (дополнительная опция);
• установить на двусторонний скотч пластиковые магниты (дополнительная опция).

Источник

Установка INTEGRA SLIM

Крепление на саморезы

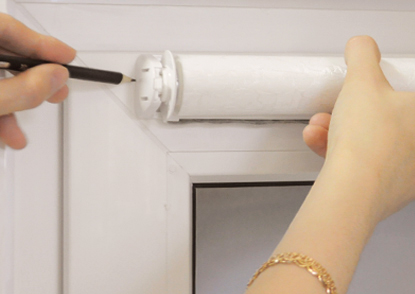

Для определения мест крепления кронштейнов приложите всю конструкцию горизонтально по уровню к створке окна и сделайте отметки с двух сторон изделия. Обратите внимание! Изделие должно крепиться строго горизонтально и не иметь перекосов. Даже небольшое отклонение от горизонта может стать причиной неправильной работы изделия.

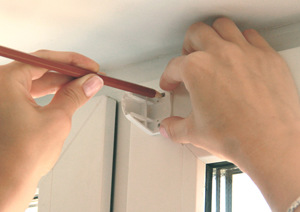

Приложите кронштейны к створке окна, ориентируясь на размеченную по ширине изделия область, и отметьте места отверстий.

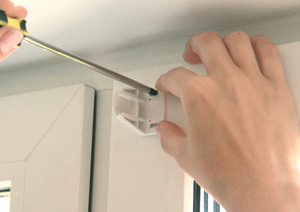

Прикрутите кронштейны саморезами к раме окна через монтажные отверстия. Обратите внимание! Чтобы не повредить стеклопакет, рекомендуем длину самореза подбирать исходя из глубины штапика.

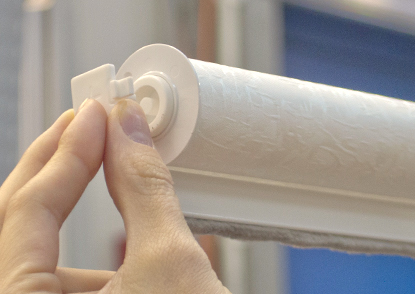

Вставьте с торцов в рулонную штору защелки с шестеренками.

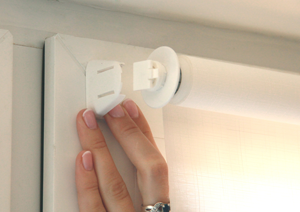

Придерживая защелки, вставьте рулонную штору в прикрученные к раме кронштейны, утопив в них защелки с шестеренками до характерного щелчка.

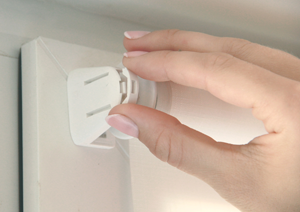

Установите в кронштейны крышки кронштейнов.

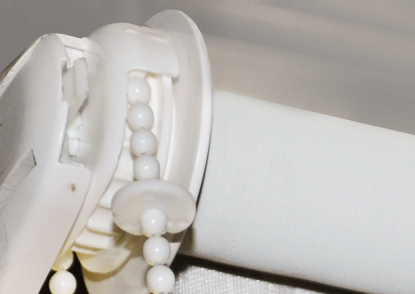

С помощью двух установленных на цепь ограничителей движения цепи отрегулируйте крайние положения ткани.

Прикрутите на раму фиксатор цепи управления.

Источник

Инструкция по монтажу рулонных штор INTEGRA SLIM DUO

Тип крепления №1. Крепление на двусторонний скотч

1. Для определения мест крепления приложите всю конструкцию строго горизонтально к створке окна и сделайте отметки с двух сторон изделия.

2. Обезжирьте участки поверхности оконного профиля в местах крепления изделия.

3. Нагрейте бытовым феном скотч, расположенный в местах крепления на изделии. Снимите защитный слой скотча с адаптера короба.

4. Плотно прижимая пластиковый карниз по всей ширине изделия, приклейте конструкцию к оконному профилю.

5. Прикрутите на раму фиксатор цепи управления.

Тип крепления №2. Крепление на навесные пластиковые кронштейны

Установка производится только на открывающуюся или откидную створку окна

1. Вставьте навесные пластиковые кронштейны в пазы верхнего карниза и равномерно их распределите исходя из габаритных размеров изделия.

2. Откройте створку окна и наметьте места крепления, приложив всю конструкцию строго горизонтально к раме окна.

3. Отмерьте необходимое количество лески и закрепите ее, продев в верхнюю вставку для лески и завязав узел.

4. Вставьте верхнюю вставку в карниз изделия, прижимая конец лески.

5. Обезжирьте участки поверхности оконного профиля в местах крепления.

6. Нагрейте бытовым феном скотч, расположенный в местах крепления на кронштейнах. Снимите защитный слой скотча с навесных пластиковых кронштейнов.

7. Зацепите кронштейны за верхнюю часть створки, плотно прижимая в местах приклеивания.

8. Проденьте леску через заглушку отвеса для ткани.

9. Установите фиксатор нижнего кронштейна на нижнюю часть створки окна.

10. Проденьте леску в нижний кронштейн для лески через монтажные отверстия.

11. Затяните фиксатор нижнего кронштейна для лески, повернув его по часовой стрелке.

12. Прикрутите на раму фиксатор цепи управления.

Источник

Инструкция по монтажу рулонных штор INTEGRA SLIM

Тип крепления №1. Крепление на саморезы

1. Для определения мест крепления кронштейнов приложите всю конструкцию горизонтально по уровню к створке окна и сделайте отметки с двух сторон изделия.

2. Приложите кронштейны к створке окна, ориентируясь на размеченную по ширине изделия область, и отметьте места отверстий.

3. Прикрутите кронштейны саморезами к раме окна через монтажные отверстия. Обратите внимание! Чтобы не повредить стеклопакет, рекомендуем длину самореза подбирать исходя из глубины штапика.

4. Вставьте с торцов в рулонную штору защелки с шестеренками.

5. Придерживая защелки, вставьте рулонную штору в прикрученные к раме кронштейны, утопив в них защелки с шестеренками до характерного щелчка.

6. Установите в кронштейны крышки кронштейнов.

7. С помощью двух установленных на цепь ограничителей движения цепи отрегулируйте крайние положения ткани.

8. Прикрутите на раму фиксатор цепи управления.

Тип крепления №2. Крепление на двусторонний скотч

1. Обезжирьте поверхность створки окна в местах крепления изделия.

2. Защелкните насадки для приклеивания на кронштейны, соединив их вместе.

3. Для определения мест крепления кронштейнов приложите всю конструкцию горизонтально по уровню к створке окна и сделайте отметки с двух сторон изделия.

4. Нагрейте скотч, расположенный на кронштейнах бытовым феном. Снимите защитный слой скотча с насадок для приклеивания.

5. Плотно прижимая, приклейте насадки с кронштейнами к створке окна.

6. Вставьте с торцов в рулонную штору защелки с шестеренками.

7. Придерживая защелки, вставьте рулонную штору в приклеенные к раме кронштейны, утопив в них защелки с шестеренками до характерного щелчка.

8. Установите в кронштейны крышки кронштейнов.

9. С помощью двух установленных на цепь ограничителей движения цепи отрегулируйте крайние положения ткани.

10. Прикрутите на раму фиксатор цепи управления.

Тип крепления №3. Крепление на навесные пластиковые кронштейны

(Установка производится только на открывающуюся или откидную створку окна)

1. Отмерьте необходимое количество лески и закрепите ее на кронштейнах, продев через монтажные отверстия в кронштейнах и завязав узел.

2. Защелкните навесные пластиковые кронштейны на боковых кронштейнах, тем самым соединив их вместе.

3. Откройте створку окна и разметьте места крепления, приложив всю конструкцию горизонтально по уровню к раме окна.

4. Обезжирьте поверхность в местах крепления изделия.

5. Нагрейте скотч, расположенный на навесных пластиковых кронштейнах, бытовым феном. Снимите защитный слой скотча с навесных кронштейнов

6. Зацепите навесные кронштейны за верхнюю часть створки, плотно прижимая в местах приклеивания.

7. Вставьте с торцов в рулонную штору защелки с шестеренками.

8. Придерживая защелки, вставьте рулонную штору в зацепленные на раме кронштейны, утопив в них защелки с шестеренками до характерного щелчка.

9. Установите в кронштейны крышки кронштейнов.

10. Установите кольца для лески в заглушки отвеса ткани и проденьте через них леску.

11. Установите нижние кронштейны для лески.

12. Натяните леску и закрепите ее в технологических отверстиях нижних кронштейнов для лески.

13. С помощью двух установленных на цепь ограничителей движения цепи отрегулируйте крайние положения ткани.

14. Прикрутите на раму фиксатор цепи управления.
