Лестничные марши ЖБИ: ГОСТ, расшифровка маркировки. Классификация ступеней, весовая характеристика и технические требования

Так ведь это издавна повелось, какой бы многоэтажный дом ни был – из каменных блоков, из панелей, монолитный – в нём обязательно будет использоваться этот непременный способ подъёма, хотя бы к лифту – железобетонная лестница. Поэтому не стоит удивляться, что, несмотря на усиленное развитие строительных технологий в последнее время, такие лестницы составляют более 80% всех устанавливаемых конструкций.

А отсюда и масса предложений, и масса всевозможных вариантов, обусловленных долгими годами производства.

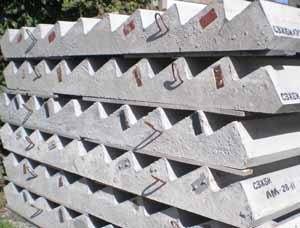

Ассортимент железобетонных изделий огромен, лестничные ступени ЖБИ среди них не только самые распространённые, но и самые востребованные Лестницы ЖБИ тем и хороши, что изготавливаются по одной и той же технологии, с использованием одних и тех же лекал, по одному и тому же стандарту, а значит, идентичность размеров гарантируется на 100%

Сначала многоэтажки, а потом уже и частное владение

Отсюда и ГОСТы, датируемые 80-ми годами XXвека и принятые ещё «Государственным стандартом Союза ССР» по представлению «Государственного строительного комитета СССР».

Все определяющий ГОСТ

Основной стандарт под номером 9818-85 был принят в 1985 году и называется «Марши и площадки лестниц железобетонные. Технические условия».

В первую очередь стандарт определяет типы лестниц из железобетона.

Всего таких типа три:

• ЛМ – самый распространённый тип ступеней, плоских без фризовых ступенек;
• ЛМФ – эти, в противоположность предыдущим, уже ребристые и с фризовыми ступенями;
• ЛМП – тоже ребристые, но с одной или двумя полуплощадками в качестве верхней и нижней ступени.

Как видим, стандарт определяет и два вида ступеней лестниц:

• плоские – изготавливаются из единой армированной плоской железобетонной плиты;
• ребристые – здесь уже используются две армированные балки.

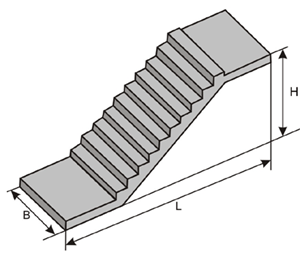

ЖБ лестницы такой конструкции своими руками уже не сделаешь, это промышленное производство, а значит строгая инструкция изготовления и более низкая цена

Установку железобетонных лестниц можно проводить и на существующую конструкцию полов.

Но ГОСТ определяет и специальные лестничные площадки под каждый базовый тип марша:

• 1ЛП – плоская площадка для марша типа ЛМ;
• 2ЛП – хоть ступени такого марша плоские, он может комбинироваться с данной ребристой площадкой;
• ЛПФ – ребристые площадки для маршей ЛМФ;
• ЛПП – тоже ребристые, но для ЛМП.

Существует ещё одна классификация, определённая нашей природой – мы ведь, кто правши и кто левши. Также и весь комплект лестниц делится в правом и левом исполнении или, другими словами, для подъема по часовой стрелке и против.

Лестницы Ж Б вверху и внизу уже конструктивно изготавливаются с целью удобной фиксации на обоих этажах здания – обратите внимание на фото, верхняя и нижние ступени уже имеют установочные пазы

Полезный совет!
Очень внимательно отнеситесь к тому простому факту, в каком направлении предполагается по имеющемуся чертежу осуществлять подъём – вправо или влево.
Согласно направлению и производится выбор комплектующих для вашей лестницы.
Ошибка в этом простом, казалось бы, вопросе заставит вас всё вести обратно – модификации такие конструкции не подлежат, более того, категорически не допускаются ГОСТом.

Расшифровка маркировки

Таким образом, зная базовые особенности того или иного типа лестниц, можно расшифровывать предлагаемую вам номенклатуру.

Если вам предлагается марш с маркировкой ЛМ 27.12.14-4, это означает:

• в вашем распоряжении марш плоский без фризовых ступеней — ЛМ;
• длина марша в дециметрах – 27, или 2 метра 70 сантиметров; длина округляется до дециметра, таким образом, реально она может отличаться в большую или меньшую сторону на 10 см;

И это не недостаток конструкции под названием «ЖБ лестничные марши», просто это другая сфера применения, когда требуются более серьёзные механизмы для установки, но и в этом случае всё предусмотрено – железные петли монтируются в сами ЖБ ступени для лестниц

• ширина марша в дециметрах – 12, или 1 м 20 см; здесь также допускается погрешность в 10 см;
• перепад высот между двумя основаниями ступени лестницы, верхним и нижним – 14, тоже дециметров; эта высота ещё называется установочной;
• важнейшая характеристика – нагрузка, на которую рассчитана лестница в течение всего допустимого срока её эксплуатации – 4 килоПаскаля.

Для площадки расшифровка маркировки 1ЛП 22.13 выглядит так:

• площадка плоская для марша ЛМ – 1ЛП;
• ширина площадки, как сторона, перпендикулярная маршу, в дециметрах – 22;
• длина, как сторона в продолжении – 13, всё дециметры.

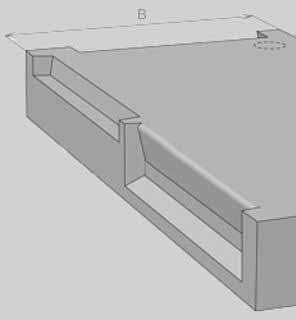

В наилучшем варианте каждый ЖБИ лестничный марш требует и соответствующей конструкции лестничной клетки, тогда задача монтажа превращается, чуть ли не в сборку детского конструктора, правда, с совсем недетскими весами и последствиями в случае ошибок

Всё определяющий проект

Описываемые лестницы слишком серьёзный строительный материал, чтобы его можно было установить уже по ходу строительства, не спланировав все работы заранее. Наоборот, точное расположение каждой лестницы со всеми ей характеристиками наносится на поэтажный план дома с обязательным указанием всех допусков и посадок.

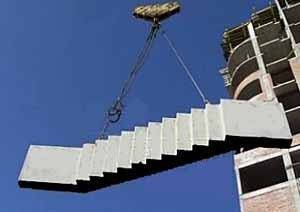

Установка лестниц производится с применением подъёмных кранов по мере возведения каждого этажа.

При этом необходимо соблюдать следующие правила:

• работы по установке в целях соблюдения всех мер безопасности должны производиться не менее чем 3 рабочими, не учитывая крановщика;
• перед установкой лестницы обязательным является установка лестничной площадки, на которой производится разметка размещения лестницы; излишне говорить, что все работы должны выполнять в строгом соответствии с размерами на чертеже – здесь приходится иметь дело с конструкциями такого веса, что ошибки даются к исправлению с большим дополнительными затратами;
• подавать марши на установку необходимо краном с четырёхветьевым стропом; причём, учтите одну технологическую особенность, две верхние ветви должны быть слегка укорочены, что придаст лестнице чуть больший реального наклон; отсюда вывод – сначала, располагая лестницу на кране, точно выверяют расположение лестницы внизу, а затем аккуратно её опускают на верхний пролёт;
• перед установкой марша на опорных площадках создают цементную постель;
• после установки и выверки, обычно, ломами, все стыки обрабатывают вновь цементным раствором;
• если лестничная клетка основана на поперечных несущих стенах, то рекомендуется использовать лестницы типа 1ЛП, 2ЛП и ЛПФ;
• лестницы 1ЛП без опорного ребра могут устанавливаться и на заранее вваренные в стены лестничной клетки стальные кронштейны;
• если у лестничной площадки несущие стены продольными, лучшим вариантом являются лестницы типа ЛМП.

Главное отличие несут в себе Ж Б ступени для лестниц, их форма, может, не является принципиальной, но выбор, тем не менее, делать придётся. По крайней мере, вариант “D” выглядит элегантнее варианта “A”, если слово «элегантность» можно отнести к железобетону (описание см. в тексте)

Классификация ступеней

При выборе подобных лестниц как-то особо не принято привередничать и думать, «почему люди не летают». Тем не менее, кое о чём вы можете подумать и в плане дизайна, в частности о форме ступенек.

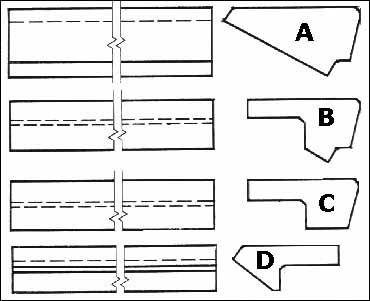

Они различаются следующим образом (см. рисунок) :

• A – ступень типа ЛС — самый распространённый и громоздкий вариант;
• B – ступень типа ЛСВ – здесь уже стремление и к облегчению всей конструкции и чувствуется забота о внешнем виде;
• C – ступень типа ЛСП – ещё один облегченный вариант;
• D– ступень типа ЛСН – и легкий и изящный вариант, насколько это может быть с железобетоном.

Весовая характеристика

Когда речь идёт о железобетоне, то обязательно на передний план выходит вес конструкции.

Приводим установленные стандартами предельные веса наиболее распространенных марок выпускаемых лестниц, приводится также расход бетона и стали для каждой марки:

• ЛМ27.11.14-4 – 1330 кг / расход бетона – 0,53 куб.м / расход стали – 14,77 кг;
• ЛМ27.12.14-4 – 1530 / 0,61 / 17,16;
• ЛМ30.11.15-4 – 1480 / 0,59 / 16,25;
• ЛМ30.12.15-4 – 1700 / 0,68 / 18,31;
• ЛМФ39.12.17-5 – 1300 / 0,52 / 28,49;
• ЛМФ42.12.18-5 – 1400 / 0,56 / 40,32;
• ЛМФ49.14.21-5 – 1930 / 0,77 / 40,90;
• ЛМП57.11.14-5 – 2250 / 0,90 / 78,00;
• ЛМП57.11.17-5 – 2380 / 0,95 / 79,00.

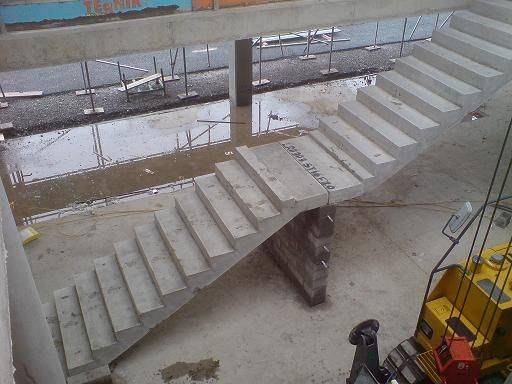

Само собой, Ж Б лестничные марши, собранные в такую конструкцию, требуют уже нижнего упора. Приведённый на фото, думается, слишком слаб и требует усиления. Здесь кашу маслом не испортишь, и лучше перестраховаться в 2-3 раза

Технические требования

Серьёзность работы с железобетонными лестницами, как при установке, так и будущем долговременном использовании, определяет и целый перечень технических требований к ним, среди которых:

• требования по фактической прочности бетона;
• требования по морозостойкости и водонепроницаемости бетона, что особенно актуально для лестниц, устанавливаемых на открытом воздухе;
• требования по плотности легкого бетона, ГОСТ строго контролирует чрезмерное стремление к облегчению конструкции;
• требования по истираемости бетона – здесь уже сказывается характер использования лестниц «по жизни», и если промышленные образцы полностью удовлетворяют данному требованию, то «кустарно» изготовленные железобетонные лестницы очень часто это требование не выполняют;
• требования к используемым маркам сталей, кстати, для монтажных петель тоже;
• требования по толщине слоя бетона до арматуры;
• требования по защите от коррозии.

Полезный совет!
Важнейшей характеристикой любой лестницы является её нагрузочная способность, которую в ГОСТах принято измерять в килоПаскалях (кПа). Важно ориентироваться в физическом значении такой величины как 1 Па.
«Один Паскаль» равен давлению на квадратный метр площади в течение 1-ой секунды 1-го килограмма.
Таким образом, если в вашем распоряжении марш с допустимой нагрузкой в 4 кПа, то это означает, что ваша лестница выдержит 4 тонны на каждый квадратный метр не более одной секунды.
Этого более чем достаточно, чтобы даже станцевать на марше брейк, но имейте в виду эту характеристику в любом случае.

Выводы

Железобетонные конструкции давно вторглись в нашу жизнь, а началось всё именно с лестниц. Безусловно, для интерьера загородного дома вы сможете подобрать и что-нибудь поизящнее, но ни в коем случае не забудьте об этом строительном материале, если предполагаете возвести лестницу снаружи.

Очень часто надёжнее и доступнее материала вам просто не найти. Когда же речь идёт о многоэтажном строительстве, то жби-лестницы не имеют конкурентов совсем.

Ну, кто сказал, что ЖБИ лестница – грубая, тяжеловесная конструкция. Вот такой, идеально белый вид, имеют православные храмы на Ближнем Востоке – Сирии, Израиле, Египте

Для наглядного восприятия изложенного выше материала, посмотрите видео в этой статье!

Источник

Применение сборных ЖБИ для лестничных маршей

Сегодня лестницы из бетона всех форм можно заказать на dnk-spiral.ru. Использование готовых сборных элементов из ж/б при заложении лестничных площадок и маршей в разы сокращает сроки строительства домов с любым назначением, они за соответствие требованиям пожарной безопасности, прочность и универсальность размеров. Область применения включает соединение этажей и обустройство входа в подвальные или цокольные помещения, монтаж осуществляется как внутри, так и снаружи зданий. Выбор конкретного типа конструкции зависит от несущих способностей внутренних стен, направления подъема, высоты комнат, запланированного числа пролетов и других особенностей проекта.

ГОСТ 9818 определяет это ЖБИ как наклонный элемент лестницы, включающий ряд ступеней, объединяющий этажные и межэтажные площадки и обеспечивающий проход на участках с разным уровнем. Исходя от их типового исполнения они разделяются на:

1. Плоские марши без фризовых ступеней. Имеют маркировку ЛМ или 1 ЛМ и представляют собой разновидность армированной плиты. При длине в 2200 и 2800 мм они изготавливаются без опорных консолей, в 2390 и 2980 – с консолями. Стандартный выступ ступеней составляет 5-10 мм.
2. Ребристые, с фризовыми ступенями – ЛМФ. Сходы сверху и снизу завершаются фризом для крепления к плоской площадке, цельность обеспечивают две армированные балки. Такое исполнение упрощает процесс стыковки, при равных размерах имеют чуть более высокую цену.
3. Ребристые, оснащенные одной или двумя плоскими площадками – ЛМП или Z-образные. Их высокая стоимость (в сравнении с покупкой сборных частей нужного размера по отдельности) окупается упрощением монтажа, их однозначно рекомендуют прибрести при сокращенных сроках работ. Единственным ограничением применения является потребность их установки в типовых проектах или подгонки расчетов строительных конструкций и лестницы друг под друга.

К сопутствующим сборным элементам относят промежуточные площадки (плоские и ребристые, соответственно) и накладные ступени, требования к их изготовлению и серия типовых чертежей также регламентированы ГОСТ 9818. В зависимости от их сочетания и конструктивного исполнения пролета (правого или левого) все ж/б лестницы делятся на одно-, двух- и многомаршевые, прямые и поворотные, с направлениям движения по часовой стрелке или наоборот.

Высота и число ступеней ограничены соображениями удобства и безопасности. При минимуме в 3 и максимуме 18 шт их высота колеблется в пределах 150-160 мм. Из-за недопущения давки при пожарной эвакуации ширина не может быть менее 900 мм, а длина – короче 2000. На практике размеры и вес этих ЖБИ лежат в стандартных диапазонах:

• Длина –1670-6960 мм, ширина – 667-1800.
• Среднее число ступеней – 16, при их высоте в 150 мм и ширине от 280 до 320 мм. Последний параметр подбирается исходя их размеров стопы, отклонение в меньшею сторону допускается только для редко посещаемых лестниц, например – на участках спуска в подвал.
• Нависание проступи над нижней – не более 50 мм.
• Высота наклонной проекции – 250-2400 мм.

Рекомендуемый угол наклона лестницы составляет 25-40° при разделении этажей в жилых зданиях, 45-70 – производственных помещениях, в условиях ограниченного пространства. Отклонение от линейных размеров не превышает ±5 мм при длине в пределах 4000 мм, ±6 – для более протяженных пролетов, ±5 – по ширине и ±3 – по толщине марша или площадки. Требования к качеству лицевой поверхности регламентированы ГОСТ 13015, данные категории могут согласовываться с потребителем, но в целом не допускается наличие усадочных или деформационных трещин, равно как и значительных перепадов.

Вне зависимости от конструктивного крепления ступеней (на плоскую плиту или железобетонные косоуры) марши изготавливаются из качественного бетона с плотностью до 2500 кг/м3 у стандартных тяжелых разновидностей и до 1400 – у облегченных. Форма ступеней бывает разной, исходя из вкусовых предпочтений владельца можно купить изделия с прямыми, скошенными, клино- или дугообразными вариациями. Армирующий каркас всегда является цельным, все возможные повороты, площадки и выступы жестко связаны между собой.

Серии и маркировка

Взаимосвязь между рекомендуемыми ГОСТ 9818 сериями чертежей, размерами и назначением отражена в таблице:

Номер проектной серии и выпуска	Номер выпуска	Конструктивное исполнение и функции ЖБИ
1.251.1-4	1	Марши общественных зданий, включая размещаемые между этажами в 3,3, 3,6, 4,2 м и ширине ребристых фризовых ступеней в 120, 135, 150, 165 см
1.050.9-4.93		Лестницы для многоэтажных зданий любого назначения
1.151.1-6		Плоские ж/б марши при высоте этажа в 2,8 м и ширине в 120 и 105 см, без фризовых ступеней
	2	Та же серия, при условии изготовления из легких и пористых бетонов
1.151.1-7	1	Марши для зданий с высотой этажей в 3 м. Плоские, без фризовых ступеней
1.152.1-8	5	Площадки с длиной 220 и 280 см при ширине маршей в 105 и 120 см высоте этажей в 2,8 м
	6 1-4	Та же серия для крупнопанельных зданий при условии засыпки в бетон легких заполнителей Площадки ребристые
1.252.1-4	1	Ребристые площадки шириной в 120; 135; 150; 165 см

Стандартная маркировка включает:

• Обозначение модификации железобетонного марша (ЛМ, ЛМФ или ЛМП).
• Длину пролета, округленную в дециметрах до ближайшего крупного числа.
• Ширину пролета лестницы, в дц.
• Высоту вертикальной проекции, дц.
• Унифицированную расчетную нагрузку, кПа.
• Дополнительную информацию о классе используемого бетона (букву «Л» у изделий, изготовляемых на основе легких марок).

Третья (завершающая и не всегда наличествующая) группа обозначения включает данные о левом исполнении марша или площадки и типе отделки лицевой поверхности («Ш» – у шлифованных разновидностей, «К» – у облицованных керамикой). У пролетов, совмещенных со встроенными площадками (ЛМП), дополнительные арабские цифры означают их положение и число (1 – при верхней удлиненной полуплощадке, 2 – нижней, 3 – промежуточной).

Все перечисленные надписи и знаки наносятся на боковые грани конструкций, обращенных к стене лестничной клетки, или на нелицевые участки накладных проступей. Размеры, вес и основные рабочие характеристики (прочность бетона на сжатие, морозостойкость, водонепроницаемость, истираемость) в обязательном порядке указываются в паспорте ЖБИ наряду с результатами испытаний арматурных элементов и закладных деталей.

Все параметры учитываются еще на стадии составления проекта дома, устанавливать б/у и не соответствующие поэтажным планам изделия не рекомендуется.

Среди обязательных условий – одновременное заложение несущих стен и лестниц с задействованием сил не менее 3 человек и контролем за высотными отметками и проектными зазорами. Из-за высокого веса работы ведутся с помощью подъемной техники, все участки креплений и соединительные растворы подготавливаются заранее. В ходе монтажа марш сначала заводится под низ промежуточной площадки (при наличии), поправку любых элементов осуществляют с помощью ломов.

Стоимость сборных ЖБИ

Марши и площадки предлагают купить многие отечественные производители крупноформатных ж/б изделий, ориентировочные расценки без учета доставки приведены в таблице ниже:

Маркировка	Тип ЖБИ	Размеры, мм	Вес, т	Цена, рубли
1ЛМ 27.11-14-4	Плоский марш	2720×1400×1050	1,3	6680
2ЛМФ 39-12-17-5	ЛМ с фризовой ступенькой	3919×1200×1650	1,29	10000
ЛМП 43.11.15-4-1	ЛМ с верхней удлиненной площадкой	4250×1050×1500	2,5	15800

Условия и цена доставки и разгрузки оговариваются отдельно. Из всех сборных крупноформатных ЖБИ данная разновидность редко используется в б/у состоянии как из-за сложностей при демонтаже, так и из-за проблем при подгонке конструкций со стандартными размерами под индивидуальные жилые проекты. Изготовление по отсутствующим в типовых сериях чертежах осуществляется исключительно по согласованию производителя и заказчика.

Источник
