Без фризовые ступени это

Лестничные ступени полный словарь терминов

Лестничные ступени

Лестничный марш

Лестничный марш — наклонная часть лестницы, состоящая из несущих балок (тетив или косоур — сборный лестничный марш, включающий несущую балку и ступени, полностью изготовленный из железобетона.) и ряда ступеней. Лестничный марш связывает между собой площадки. В качестве площадки может служить часть пола, примыкающего к лестничному маршу.

Подступенок, ширина и высота подступенка

Подступенок — вертикальный или слегка скошенный элемент ступени; расстояние по вертикали между верхними плоскостями двух чередующихся ступеней. Ширина ступени — расстояние по горизонтали (вдоль средней линии) от передней кромки одной ступени до передней кромки следующей ступени. ступени — расстояние по вертикали от проступи одной ступени до проступи следующей.

Лежень

Лежень — горизонтальный элемент, связывающий верх опорных ступеней лестниц.

Размер выступа

Размер выступа — расстояние по горизонтали, на которое передняя кромка одной ступени выступает (нависает) над проступью другой ступени.
Размер выступа = разница между реальной и расчетной шириной проступи.

Проступь

Проступь — горизонтальный элемент ступени; верхняя, рабочая плоскость ступени.

Уклон

Уклон, в строительстве — отношение высоты подступенка к ширине проступи. Уклон позволяет судить о крутизне лестницы.

Фризовые ступени

Фризовые ступени — верхняя и нижняя ступени каждого лестничного марша. По форме фризовые ступени могут отличаться от остальных основных ступеней.

Просвет между ступенями

Просвет между ступенями — расстояние между верхней плоскостью нижней ступени и нижней плоскостью верхней ступени.

Расстояние между ступенями в свету

Промежуток между лестницей и стеной — расстояние в свету от лестничного марша или площадки до поверхности стены или примыкающих конструктивных элементов.

Длина и ширина лестничного марша

Длина лестничного марша — расстояние от передней кромки нижней фризовой ступени до передней кромки верхней фризовой ступени, измеряемое по горизонтали (в плане) вдоль средней линии лестничного марша. Ширина лестничного марша — расстояние между параллельными перильными ограждениями или между ограждением и стеной.

Полезная ширина лестничного марша

Полезная ширина лестничного марша — расстояние между внутренними поверхностями двух поручней лестницы, измеряемое на высоте поручней готовой лестницы.

Если у лестницы только один поручень, то расстояние измеряется между:
− (оштукатуренной, облицованной) поверхностью стены или центральной стойкой (винтовой лестницы); и
− внутренней поверхностью поручня.

Добавлено: 13.06.2021 18:40:48

Еще статьи в рубрике Статьи о изготовлении и монтаже ступеней для лестниц, лестниц, ворот, ограждений, жалюзи:

• Лестница и ее элементы: ступени, пролеты, перила

В понятие лестницы для архитекторов, строителей и домовладельцев сегодня входит намного больше, чем просто лестница как средство для соединения одного этажа .

Перила для лестницы

Перила это предохранительное (вертикальное) ограждение лестниц, балконов, террас, набережных и мостов высотой около одного метра. .

Все о лестницах стремянках

Лестница стремянка это легкая переносная, обычно раздвижная, лестница, употр. при работах внутри помещения. .

Ограды для садового участка

В зависимости от функциональных особенностей ограждений меняется и их внешний вид. Можно выделить несколько функций ограды. .

Складные лестницы

Конструктивные особенности и технология выполнения любой лестницы зависят от месторасположения лестницы и интенсивности ее использования. Само собой разумеется, что лестницы, ведущие .

Автоматические шлагбаумы

Шлагбаумы представляют собой поднимающийся или выдвигающийся брус, позволяющий открывать и преграждать путь, и устанавливаются, как правило, на заставах, охраняемых территориях, железнодорожных .

Источник

Что такое ступень фризовая

Крайний элемент лестничного марша называется ступень фризовая, существует два его вида: верхний и нижний. Первый вид предназначен для завершения подъема и доходит до площадки, расположенной наверху. Нижние фризовые ступени присоединяются к площадке у подъема, то есть они примыкают к полу, причем на обоих ярусах. В состав лестничного марша входят и рядовые ступеньки, которые формируют конструкцию, а для комфортного передвижения между ступенями строители соблюдают одинаковые промежутки.



Технологическое своеобразие конструкции

В основном любая лестница состоит из 3 и более ступеней, при этом в одном марше не должно быть больше 16-18 элементов. Для оптимизации используют специальные площадки, их называют промежуточными.

Ступень состоит из горизонтальной (проступи) и вертикальной (подступенок) плоскостей. Если хотят возвести крутое сооружение, то глубину проступи увеличивают. Высота подступенка может составить от 12 до 22 см, а ширина проступи бывает от 25 до 40 см.

Рассмотрим некоторые СНиП, например:

• для наружной, парковой или садовой лестницы, также для обустройства пандуса между подступенком и проступью должно быть соотношение 12 к 40 см;
• для вспомогательного сооружения (пожарной, подвальной или эвакуационной конструкции) эта пропорция составляет 22 к 25 см, а при возведении удобной лестницы это соотношение должно составить 15 к 30 см.

Формула расчета шага ступеней.

Рассмотрим чертеж, где указаны формулы не только соотношений, но и идеального шага. По этой схеме можно узнать, что:

• если для однокомнатной квартиры необходимо сделать крутую лестницу, то соблюдают пропорцию 20 к 20 см;
• для жилого дома это соотношение составит 20 к 23 см, при этом цифры могут меняться от 18 к 27 см до 14 к 34 см, но самым удобным соотношением считают 17 к 29 см;
• для наружных конструкций пропорция составляет 13:37.

К пандусам применимы следующие величины:

1. Крутой уклон — от 10 до 24°.
2. Средний — 6-10°.
3. Пологий — до 6°.

Средняя длина шага составляет до 63 см. Для ее расчета необходимо две высоты подступенка сложить с шириной проступи.

Формулу удобства определяют следующим образом: из показателя ширины проступи вычитают высоту подступенка, при этом разность должна составить 12 см.

Для безопасности применяют сумму двух величин (высота подступенка и ширина проступи), причем при этом должно выйти 46 см.

Некоторые правила, которые необходимо выполнить

СНиП предотвращают ошибки в проектах. Поэтому рассмотрим некоторые требования. Например, в лестничном марше должны быть соблюдены следующие нормы:

1. Между площадками одного марша не должно быть меньше 3 и больше 16 подъемов. На первом этаже двух- и трехмаршевого аналога не допускается более 18 ступеней.
2. В постройке общественного помещения ширина марша соответствует размеру прохода на площадку.
3. Эвакуационные лестницы не должны иметь забежной ступени, также здесь не обустраивают винтовую конструкцию.
4. В многоэтажном доме ярусы соединяют одним пролетом, а для прохода в подвал или на чердак используют трансформируемое сооружение.
5. Размеры полезной ширины пролета для одного человека составляют 0,8 м, а для двух — от 1 м.
6. Такие показатели, как поворотная лестница, и узел, связывающий два этажа. Рассчитывается для свободного передвижения нескольких пользователей, хоть от этого и возрастает стоимость всей конструкции, но пропорционально увеличивается и удобство.
7. Полезная ширина марша с подъемниками для инвалидов должна составить 150 см.
8. Между маршами, расположенными по отношению друг к другу во встречном направлении, оставляют промежуток менее 5 м.
9. Для удобства пользователя число ступеней должно быть нечетным.

В этом видео говорится о расчете лестницы:

Форма, типы и материал

1. Прямыми, которые крепят по-разному, но не применяют для винтовых конструкций.
2. Круглыми, имеющими радиальную поверхность (оформляют крыльцо, иногда начинают подъем на этаж).
3. Полукруглыми, которые применяют для подхода к зданию.
4. Трапециевидные, с неровным внешним краем.
5. Открытые, они состоят из горизонтальной части.
6. Закрытые — добавляют подступенки, закрывающие проступи.

Расположение ступени фризовой может быть ниже остальных или выше рядовых, при этом ее форма должна соответствовать стилю самого здания.

Эти элементы чаще всего изготавливают из дерева, МДФ, металла, бетона, кирпича или стекла. А во время крепления применяют центральную опору, консоль, каркас или косоур.

В этом видео говорится об изготовлении деревянной лестницы:

Какого типа и формы элементы подойдут к дому или из какого материала должна быть изготовлена фризовая ступень, решает владелец. Но при этом он должен посоветоваться со специалистами, которые не только произведут расчеты, но и возведут любую понравившуюся хозяину конструкцию.

Источник

Лестничные марши из железобетона: диалоги на стройке

Какими бывают железобетонные лестничные марши? Каковы их габариты? Как изготовить железобетонную лестницу своими руками? На эти и многие другие вопросы мы постараемся ответить в статье.

Сборная железобетонная лестница.

Определения

Что такое лестничный марш? В общем случае так называется любой прямой участок лестницы со ступенями одинакового размера.

В нашем случае определение стоит несколько конкретизировать: с точки зрения производителей железобетонных изделий лестничные марши — это элементы сборных лестниц из армированного тяжелого или легкого бетона, соединяющие лестничные площадки в одноквартирных или многоквартирных домах.

Стоит уточнить: железобетонная лестница может быть не только сборной.

Разумеется, заливка может быть выполнена и на месте.
Ограничением служит лишь материал и, соответственно, прочность перекрытий: понятно, что для деревянных балок масса бетонного монолита слишком велика.

Необходимо дать определение и нескольким смежным терминам.

• Проступью называется горизонтальная поверхность ступени.
• Подступенком — вертикальная, соединяющая проступи.
• Косоур — наклонная несущая балка, на которую опираются ступени. В нашем случае косоуры для лестничной конструкции представляют собой продольные ребра жесткости, увеличивающие несущую способность марша.
• Фризовая ступень — верхняя или нижняя ступенька марша. Вероятно, определение стоит расширить: речь идет о ступени, формой или размером отличающейся от остальных.

Элемент лестницы с двумя фризовыми ступенями.

Вопросы и ответы

Давайте построим информативную часть статьи в форме диалога. Мы будем ставить вопросы и давать на них по возможности развернутые ответы. Итак, приступим.

Количество ступеней

Сколько ступеней может насчитывать марш?

• Минимальное их количество — 3. При совсем незначительных перепадах высоты проще соорудить пандус или крыльцо.
• Максимальное количество ступеней в одном марше — 18. Ограничение связано не столько с технологией производства или ограничениями габаритов при транспортировке и монтаже, сколько с безопасностью передвижения по лестнице. При случайном падении разделяющая марши площадка даст возможность остановиться и избежать серьезных травм.

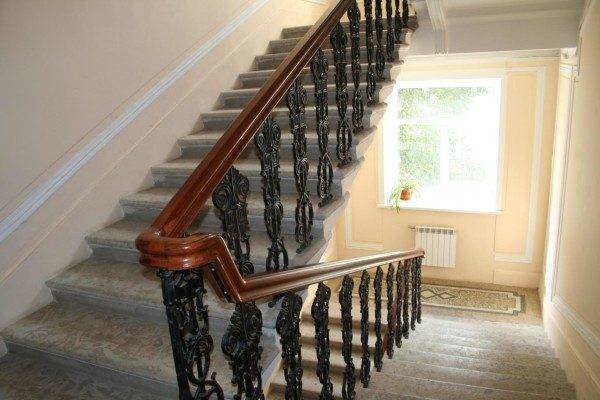

В большинстве подъездов можно наблюдать марши в 8 -12 ступеней.

Нормативные документы

Регламентируется ли производство железобетонных лестниц какими-то нормативными документами?

Да. Вся информация содержится в ГОСТ 9818, принятом первого января 1986 года. Стандарт распространяется не только на марши, но и на накладные проступи, и на лестничные площадки из армированного бетона.

Какие варианты лестничных маршей предусмотрены стандартом?

Выделяется три основных типа:

1. ЛМ — плоский лестничный марш без фризовых ступеней.
2. ЛМФ — ребристый (с несущими балками — косоурами), снабженный фризовыми ступенями.
3. ЛМП — ребристый с одной или двумя полуплощадками.

Изделие типа ЛМП.

Размеры и масса

Какой может быть высота лестничного марша?

Важный момент: под высотой подразумевается максимальный перепад между соединяемыми площадками. Максимальный продольный размер марша называется его длиной.

Все зависит от его типа.

• Для ЛМ высота может составлять 1400 миллиметров при длине 2400 мм и 1500 при длине 2700.
• ЛМФ бывают высотой 1650 мм при длине 3000, 1800 при длине 3300, 2100 при длине 3900.
• ЛМП: 1400/2700, 1500/2700, 1650/3000, 1800/3300.

Каков шаг лестничного марша по вертикали и горизонтали?

• Стандартная ширина проступи — 300 миллиметров. Впрочем, в стандарте она в явном виде не указана.
• Высота ступени может принимать значения в диапазоне 130 — 150 миллиметров в зависимости от конструктивного исполнения марша.

Стоит уточнить: несмотря на отсутствие в стандарте маршей большей длины, они существуют.
Простое умножение ширины проступи (30 см) на максимальное количество ступеней в марше (18) дает нам длину горизонтальной проекции изделия в 5,4 метра.

Какой может быть ширина марша?

• Минимальное значение, на которое стоит ориентироваться при изготовлении лестницы своими руками, оговорено правилами противопожарной безопасности. Как минимум одна межэтажная лестница в любом доме должна быть не уже 900 миллиметров. В противном случае возможны заторы при эвакуации.
• Марши ЛМ могут иметь ширину 1050 и 1200 миллиметров.
• Для ЛМФ допустимы 1200, 1350 и 1500 мм.
• Все ЛМП производятся с шириной 1150 мм.

Сколько бетона уходит на каждое изделие?

Ориентировочный объем лестничного марша нужного типа можно найти в приложенной к ГОСТ таблице.

• Расход бетона при производстве ЛМ — от 0,53 до 0,68 м3 на один марш.
• Для ЛМФ диапазон несколько больше: от 0,52 до 0,89.
• При производстве одного марша ЛМП расходуется от 0,73 до 1 кубометра бетона.

Каков вес одного марша?

• ЛМ весят 1,33 — 1,7 тонны.
• Масса ЛМФ — 1,3 — 2,23 тонны.
• Марш типа ЛМП может весить 1,83 — 2,5 тонны.

Очевидно, что собрать лестницу без привлечения тяжелой техники просто нереально.

Объем и масса некоторых изделий.

Требования к прочности

Регламентируется ли несущая способность маршей?

Согласно все тому же ГОСТ 9818 элементы конструкции лестницы без учета своего собственного веса и при коэффициенте прочности 1,2 должны быть рассчитаны на следующие нагрузки:

• Для жилых зданий — 360 кгс/м2 (3,5 кПа).
• Для общественных и производственных зданий — 480 кгс/м2 (4,7 кПа).

Маркировка

Что означает маркировка лестничных маршей?

Существует ли инструкция по ее расшифровке?

1. В первой группе символов указывается тип марша (ЛМ, ЛМФ или ЛМП) и все три его габаритных размера (длина, ширина и высота) в дециметрах с округлением до целых значений. Для ЛМП с единственным исполнением по ширине она не указывается.
2. Вторая группа содержит указание на допустимую нагрузку: 4 — для расчетной нагрузки в 3,5 кПа и 5 — для 4,7 кПа. Если при производстве марша был использован легкий бетон, добавляется буква «Л».
3. Третья группа — это дополнительные сведения. Здесь могут содержаться указания на левое исполнение (обозначается буквой «Л»), особый вид отделки поверхности марша («Ш» для шлифованной мозаичной поверхности и «К» для покрытия керамической плиткой). Для марша типа ЛМП цифрой 1 обозначается удлиненная верхняя полуплощадка, 2 — нижняя, 3 — отсутствие нижней полуплощадки.

Полезно: строчная буква «с» в третьей группе означает, что марш предназначен для сейсмоустойчивых зданий (сейсмичность 7-9 баллов).

Давайте в качестве примера разберем маркировку вида ЛМ27.11.14-5-Ш.

1. Первая группа указывает на то, что перед нами плоский марш размером 2700 (длина) на 1050 (ширина) и на 1400 (высота) миллиметров.
2. Вторая — что это изделие изготовлено из тяжелого бетона (буква «Л» в маркировке отсутствует) и имеет несущую способность в 4,7 кПа.
3. В третьей группе содержится указание на тип поверхности: мозаичная шлифованная.

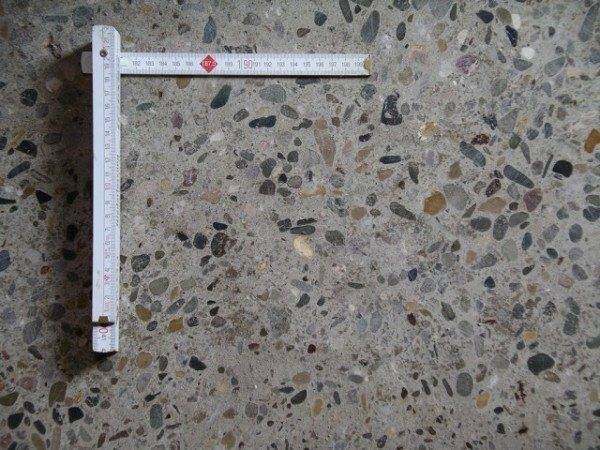

Мозаичный шлифованный бетон.

Стоимость

Какова цена маршей?

Она варьируется в зависимости от региона, объема партии и продавца.

Приведем несколько ценников, актуальных на данный момент для Киева с пересчетом на российскую валюту.

• Стоимость лестничного марша ЛМ27.11.14-4 — 4500 рублей.
• ЛМФ39.14.17-5 стоит 6600 рублей.
• ЛМП57.11.18-5 — 10000 рублей.

Монтаж и разборка лестниц

Как выполняется перемещение и установка массивной железобетонной конструкции? Что представляет собой захват для лестничных маршей?

Перемещение марша — довольно серьезная проблема. Стальные петли для перемещения его конструкцией не предусмотрены; стропить бетон — явно плохая идея: стропы под нагрузкой в 1-2,5 тонны врежутся в бетон, да и вероятность того, что стропы сместятся при наклонном положении марша, довольно велика.

Захваты для лестничных маршей — это крайне прочные П-образные конструкции, которые охватывают их сбоку и не могут смещаться вниз или вверх благодаря ступеням. Захват заводится с любой стороны и цепляется пауком (разветвленная стропа с четырьмя крюками) с двумя укороченными стропами, после чего дальнейшее перемещение элемента лестницы проблем не представляет.

Собственно монтаж сводится к посадке марша на растворную постель — вначале нижнего края, затем верхнего. При одновременной посадке краев вполне реальна ситуация, когда изделие заклинит; если садить верх первым, с большой вероятностью он просто сорвется с зуба лестничной площадки.

Порядок монтажа марша.

Корректировка положения осуществляется самым простым и доступным способом — парой ломов.

Демонтаж элементов лестницы производится, разумеется, тоже с помощью крана. Вначале стропится верхний край. Он приподнимается на 5-7 сантиметров; под марш заводится пара ломов.

Затем стропится нижний край. Изделие поднимается примерно на полметра и очищается от раствора. После того, как строповка проверена рабочими, конструкцию можно перемещать к месту складирования.

Усиление

Зачем и каким образом проводится усиление лестничных маршей?

Цели могут преследоваться довольно разнообразные:

• Увеличение несущей способности конструктивного элемента в связи с изменившимися условиями. Типичный пример — превращение некогда жилого здания в административное.
• Частичная реконструкция здания с большим сроком службы.
• Увеличение сейсмоустойчивости здания.

В зависимости от того, какие цели преследуется, подбирается и способ усиления:

• Под марш и площадки могут быть заведены дополнительные стальные или железобетонные колонны.
• Косоуры могут быть усилены стальными балками (двутавр или швеллер). Последнее время используется и наклейка многослойных композитных материалов, в том числе однонаправленного углеродного волокна.

Усиление стальными балками.

• Наконец, простейший способ реконструкции сводится к заливке поверх ступеней лестницы и площадок армированной стяжки с предварительно выполненной по поверхности бетона насечкой.

Монолит

Как самостоятельно залить бетонную лестницу?

Какой должна быть опалубка для лестничных маршей?

• Лучший материал для опалубки — струганные доски. Вполне может использоваться и OSB, QSB(она отличается размером щепы и количеством смолы) и фанера с пропиткой олифой.
• Основная проблема — надежно закрепить наклонный щит, который примет на себя всю массу бетона и арматуры. Прибить его к боковым доскам недостаточно: придется сооружать сложную конструкцию из вертикальных подпорок.
• До установки вертикальных элементов опалубки ступеней на щит выкладывается арматурная решетка. Расстояние между арматурой и нижней поверхностью марша — не менее 30 миллиметров. Чтобы обеспечить зазор, решетка выкладывается на прокладках, которые несложно согнуть из проволоки.
• Плотность армирования зависит от плановой нагрузки и длины марша; в общем случае достаточно сетки с ячейкой 10 см и толщиной проволоки 5-6 миллиметров.
• Используется бетон марки не ниже М200. При самостоятельном приготовлении раствора берется 2,8 части песка на 1 часть цемента М400. Допустима добавка 3,8 частей щебня.

На фото — готовая опалубка для заливки бетонной лестницы.

Отделка

Как украсить бетонную лестницу?

• Самый очевидный способ — облицовка кафелем. Проступи, выложенные клинкерной плиткой, будут защищены от износа как минимум на столетие.
• Бюджетный вариант — покраска алкидными эмалями. На вертикальных и тыльных поверхностях может использоваться ПФ-115, на проступях — более износостойкая ПФ-266.
• Обои для лестничного марша — идея не очень хорошая: даже если ими оклеена только тыльная сторона лестницы, разлитая при мытье ступеней вода оставит на них неопрятные разводы.

Клинкер — красивое и крайне долговечное покрытие.

Вывод

Надеемся, что мы ответили на все вопросы читателя, так или иначе затрагивающие бетонные лестничные марши. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Успехов в строительстве!
